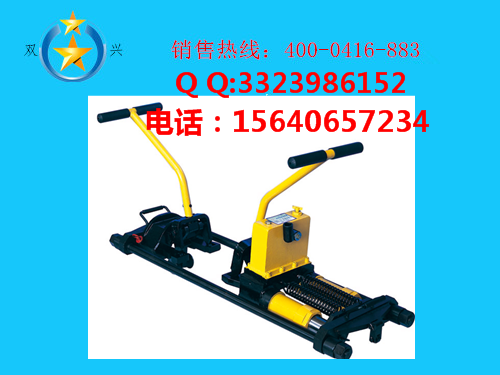

YTF-400Ⅱ型液压轨缝调整器

我厂最近推出了很多款式的养路机械，比同行业价格低，质量好，在售后方面实行定期回访，主要有捣固机系列。轨枕扳手系列，起拨道机系列，钢轨钻孔机系列，钢轨打磨机系列，轨缝调整器系列，方枕器系列，液压拉轨器系列，

一、YTF-400Ⅱ型液压轨缝调整器适用范围

YTF-400Ⅱ型液压轨缝调整器适用于各型钢轨的线路调整轨缝作业。该机具有推大和拉小轨缝两种功能，推轨、拉轨均可，操作简便，工作效率高，具有防“卡死”功能，使用安全等特点。

二、YTF-400Ⅱ型液压轨缝调整器主要技术参数

1.额定拉、推轨力 400kN

2.油缸活塞工作行程 140mm

3.额定压力 52MPa

4.空载效率 ≥2.0mm/次

5.手柄操作力矩 ≤450N·m

6.整机质量(含液压油) ≤133kg

三、YTF-400Ⅱ型液压轨缝调整器基本结构与工作原理

㈠基本结构：主要由行走轮、斜铁、夹具体、安全销、复位弹簧、安全下道装置、油箱、油缸、油泵、溢流阀、回油阀、拉杆等部分组成。

YTF-400Ⅱ型液压轨缝调整器主要结构如图：1前夹具体、2活塞杆、3油缸、4回油阀(另一侧为备用回油阀)、5中夹具体、6拉杆、7斜铁(6块)、8后夹具体、9大安全销、10扳把、11油泵摇杆、12油箱、13复位弹簧、14小安全销(2个)。

㈡工作原理：

1、增大轨缝时(即推轨)：使用前夹具体1与中夹具体5，后夹具体8不参与工作，通过四个柱塞泵将液压油压入双油缸中，活塞2向外伸出，前、中夹具体中的斜铁夹住两条钢轨后，推动钢轨使两条钢轨间的缝隙增大，从而达到调整轨缝的目的。

2、缩小轨缝时(即拉轨)：使用中夹具体5与后夹具体8，前夹具体1不参与工作。通过四个柱塞泵将液压油压入双油缸中，活塞向外伸出，经拉杆6使中夹具体和后夹具体内的斜铁夹住两条钢轨后，拉动钢轨使两条钢轨间的缝隙缩小，从而达到调整轨缝的目的。

YTF-400Ⅱ型液压轨缝调整器

作为辽宁最早的铁路养护设备的生产单位，也在铁路科技发展的潮流下产品不断的更新，服务不断的完善，轨缝调整器作为一种新型的钢轨调整设备，整体采用锻造合金钢，行走为尼龙绝缘轮，手动进口液压泵，总体性价比很高，分为单向、双向、25吨和40吨，整体铸钢的液压油缸，让性能提升数倍，在钢轨调整器材中占主导位置，主要分为以下几种型号：

AFT-400A型安全液压钢轨轨缝调整器 AFT-400B型安全液压钢轨轨缝调整器

GFT-40型液压轨缝调整器 YFT-400型液压轨缝调整器

YTF-250型液压轨缝调整器
