【主要技术参数】
产品商标
楚胜牌
公告批次
255
产品名称
CSC5070JGK16型高空作业车
产品号
ZKGCT4BM02P
总质量(Kg)
7300
罐体容积(m3)
额定载质量(Kg)
外形尺寸(mm)
7650×1980×3150
整备质量(Kg)
6975,6910
货厢尺寸(mm)
××
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人)
2+3,3+3
载质量利用系数
接近角/离去角(°)
19/13
前悬/后悬(mm)
1032/2118
轴数
2
轴距(mm)
3300
轴荷(Kg)
2920/4380
最高车速(Km/h)
95
其它
前伸1000mm,后伸200mm;驾驶室准乘人数为2+3人时整备质量为6975kg;侧防护及后防护装置的材料:冷弯槽钢Q235B;连接方式:侧防护螺栓连接;后防护焊接,截面尺寸(宽×高)mm:50×180,离地高度480mm。随底盘选装驾驶室。
【底盘技术参数】
底盘型号
DFA1070DJ35D6
底盘名称
载货汽车底盘（二类）
商标名称
东风牌
生产企业
东风汽车股份有限公司
外形尺寸(mm)
5845×1900×2220
轮胎数
6
接近角/离去角(°)
19/16
轮胎规格
7.00-16
14PR,7.00R16 14PR
钢板弹簧片数
8/9+5,6/8+4,6/6+5
前轮距(mm)
1506,1404,1441
燃料种类
柴油
后轮距(mm)
1466,1458,1500
排放标准
GB3847-2005,GB17691-2005国Ⅳ
发动机型号
发动机生产企业
排量(ml)
功率(Kw)
4B28BTCI
SD4BW754U
YN33CRD2
CY4102-CE4F
YC4FA90-40
D28D10-4DA
4F20ATCI
常柴股份有限公司
江苏四达动力机械集团有限公司
昆明云内动力股份有限公司
东风朝阳柴油机有限责任公司
广西玉柴机器股份有限公司
东风轻型发动机有限公司
常柴股份有限公司
2834
2545
3298
3856
2982
2771
1995
70
75
75
73
66
75
60
1.底盘参数：采用东风原厂底盘改装，东风锐铃双排驾驶室，轻发102马力柴油正宗国四发动机，7.00R16钢丝胎，5档变速箱，方向助力，其它东风厂标配。
2.上装部分：最高作业高度16米，工作半径：6.3-7米，折叠式吊臂，随车安装四个液压支腿，以保证整车在操作时的稳定性与安全性。
高空作业车均可上下操作，360度全方位旋转，安装手油门。
我公司生产的高空作业车主臂、吊臂全部采用高强度钢板，通过折弯成型。二氧化碳自动保护焊接，只允许二条焊缝，焊缝少，变形小，精度、强度高，并经过超声波焊缝检测。
所有定型产品的机加工、焊接、装配均在工装、夹具上完成，从而保证了质量及互换性。
66
75
60
75
64
70
72

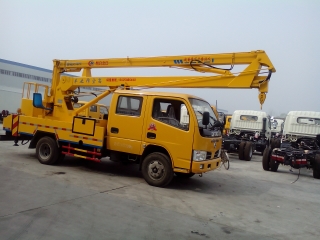

楚胜牌CSC5070JGK16型高空作业车
