一.概述

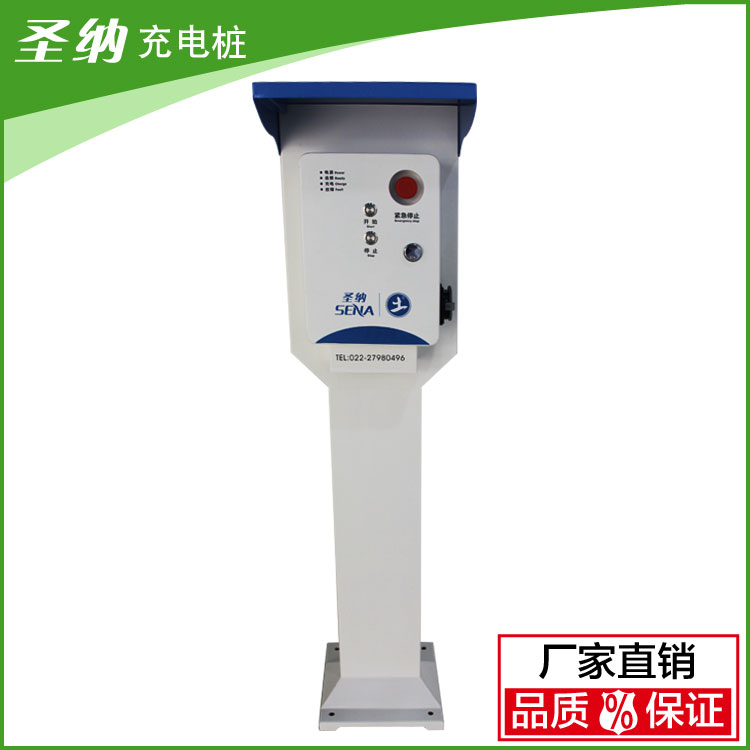

   纯电动汽车交流充电桩包括壁挂式充电桩（土）和落地式充电桩（金、火）两种类型,土系列交流充电桩由嵌入式单片机系统作为主控制器，专为私人电动汽车充电设计的小型壁挂式交流充电桩。客户在使用和连接充电器时，应遵守电动汽车充电的相关规定。本设备根据相关安全标准研发、生产、检验。质量可靠，服务周到。

二.技术参数
供电模式                 交流单相二线制式；
额定电压                 AC220V；
额定频率                 50Hz；
额定电流                 32A；
计量准确度等级           单相1.0级，三相0.5级；
剩余电流保护额定动作电流 30mA；
剩余电流保护额定动作时间 ≤0.1s；
连接器机械操作寿命       ≥10000次；
平均故障间隔时间         MTBF≥8760h。


三.指示灯说明

第一个红色灯常亮：正常待机，提供充电服务；
第二个绿色灯常亮：插枪连接；
第三个绿色灯常亮：正在充电，严禁拔电缆插头；
第四个黄灯闪烁：设备异常，暂停充电服务。

四.注意事项
4.1 交流输入配置漏电保护开关，具备输出侧的过载保护、短路保护和漏电保护功能。
4.2 交流输入配置D级防雷器，具备防感应雷、防操作过电压的保护功能。
4.3 充电方式为自动充满。
4.4 具有运行状态指示发光条，第一个红灯常亮指示充电桩 “待机”状态；第二个绿灯亮指充电桩“连接”状态；第三个绿灯亮指充电桩“充电”状态，第四个黄灯闪烁指充电桩“异常”状态。包括联锁失败、断路器跳闸（过载保护、短路保护或漏电保护）。
4.5 充电接口配置国标连接器插座。

五.适用范围
    电动汽车充电桩是中小型电动汽车重要的充电设施。适用于公共停车场、居民小区停车场、企业专用停车场等各类露天停车场与地下停车场。
