1、范围
本标准规定了板式橡胶支座的要求、规格系列及选用。

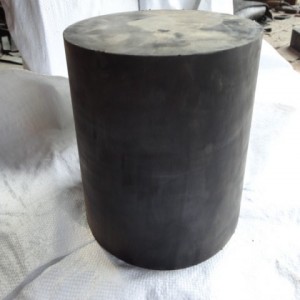

本标准适用于承载力小于5000kN 的公路桥梁用矩形、圆形平板式橡胶支座。
2、规范性引用文件
下列文中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JT/T4 一2004 公路桥梁板式橡胶支座
JTG D60 一2004 公路桥涵设计通用规范
JTG D62 一2004 公路钢筋混凝土及预应力混凝土桥涵设计规范

支座要求
3 . 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 一2004的要求.
3． 2 支座使用阶段平均压应力бC＝10M Pa ( S ＜7时бC＝8M Pa)；橡胶硬度60 ( IRHD ）时，其常温下剪变模量G = 1.OMpa 。剪变模量随温度下降而递增，
当累年最冷月平均温度的平均值O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃ 时为严寒地区，G = 1.5MPa ；当低于-25 ℃ 时，G = 2 . 0 MPa 。全国气温分区图见JTG D60 一2004附录B。
3.3支座橡胶弹性体体积模量Eb= 2000 MPa。支座与混凝土接触时，摩擦系数μ= 0 . 3 ，与钢板接触时，摩擦系数μ＝0 . 2 。聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃ 时，μf值增大30 % ，当不加硅脂时，μf应加倍。若有实测资料时，也可按实测资料采用。
3.4 橡胶支座剪切角α 正切值，当不计制动力时，tan α不大于0 .5 ，当计入制动力时，tan α不大于0 .7.
3.5 橡胶支座的计算和验算均应满足JTG D62 一2004的要求。

梳齿式桥梁伸缩缝

钢板梳齿型伸缩缝装置采用刚柔结合等措施，从构造上较彻底地消除了汽车行驶时产生跳车的条件，伸缩装置两侧采用高标号带状刚性砼保护，整体刚性好。因此，车辆行驶平

稳，无冲击震动，减少桥梁的冲击力，减少噪音，延长桥梁及车辆使用年限。

1.钢齿型桥梁伸缩缝面层板为梳齿形防滑槽钢板，从左右伸出桥面板间隙处相互啮合的支承式构造，结构刚度较大，可承受较大的水平变位，伸缩量可达420mm。

2.梳齿型桥梁伸缩缝建筑高度低。梳齿型伸缩缝在桥面铺装层高度内就能安装，不需要梁体内预留槽口，大大方便了设计和施工。

3.该伸缩缝适用范围广。新、老桥梁上都能采用，尤其是对老桥大位移橡胶板式伸缩装置的更换特别适宜，是模数式大位移伸缩缝(装置)是无法替代的。汽车行驶平稳、舒适、

不跳车、无噪声。

4.该SCB梳齿型伸缩缝具有构件运输、安装方便、不需要超长车运送，也不要用吊车装卸。本产品具有造价低。价格比模数式大位移伸缩装置可节约20%左右。
