オートカップ ＹＳＰ型
●バブル構造
●最高圧力
●常用流体
●適用流体
●適用流体
中低圧用（両路開閉式）
両路開閉型
4.9MPa
水
作動油
空気
耐薬品用
特 長
○ ローリング時にもびくともしません。
○ プラグを挿入すると、自動的にバルブが開き流体が通ります。
○ 各種流体に適合できるシール材を用意しております。
○ ＳＡＥ規格に準じたカップリング方式です。
○ 100,000回の着脱テストに耐えました。
仕 様
本体材質
真鍮 (BSBM)
ステンレス (SUS304)
1/8"1/4"
1/2"3/4"
１ 1/4"
2"
1/8"1/4"
1/2"3/4"
１ 1/4"
2"
最高使用圧力
4.9
2.94
1.96
1.47
7.35
4.41
2.94
1.96
耐圧力
7.35
4.41
2.94
2.25
9.8
6.37
4.41
2.94
シール材質
シール材質
記号
使用温度範囲
備考
ニトリルゴム
無印
-20℃～+80℃
標 準
フッ素ゴム
VT-20
-15℃～+180℃
エチレン
EPT
-10℃～+150℃
準標準

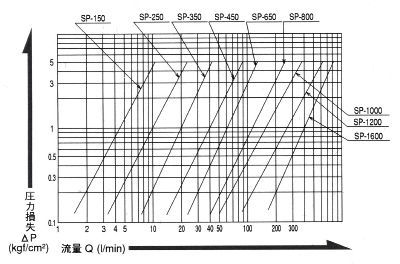

圧力損失 ━ 流量
[測定条件] ●流体名：ダフニーハイドロリックフルイド ●温 度：35℃±5℃
液体の通過
流体はソケット側?9?9プラグ側のどちらからでも流せます。
製品記号?9?9寸法表
プラグ（Plug）
製品
L
A
E
T
H
質量(ｇ)
SUS
BSBM
P-150
29
19
11
Rc1/8
六角14
18
19
P-250
35.5
22
12.4
Rc1/4
六角17
33
36
P-350
39.9
25.2
13
Rc3/8
六角21
59
63
P-450
44
28
15
Rc1/2
六角29
115
118
P-650
52
36.5
19
Rc3/4
六角35
191
199
P-800
62
40
20
Rc1
六角41
334
349
P-1000
70
45
22
Rc1?
六角54
621
650
P-1200
75
49.5
24
Rc1?
六角65
934
987
P-1600
80
52
24
Rc2
六角77
1594
1677
ソケット（Socket）
製品
L
D
E
T
H
質量(ｇ)
SUS
BSBM
S-150
48
24
11
Rc1/8
79
85
S-250
58
28
12.4
Rc1/4
124
131
S-350
65
35
13
Rc3/8
194
203
S-450
71.7
45
15
Rc1/2
403
425
S-650
88
55
19
Rc3/4
668
698
S-800
102
64
20
Rc1
958
1006
S-1000
115
77.5
22
Rc1?
1616
1723
S-1200
124.3
87.5
24
Rc1?
2381
2534
S-1600
132
109
24
Rc2
3787
3981
製品記号の表示方法
S
-
250
-
BSBM
-
①
②
③
④
①形状
S
ソケット
P
プラグ
②サイズ
150
1/8
250
1/4
350
3/8
450
1/2
650
3/4
800
1000
1?"
1200
1?"
1600
③本体材質
BSBM
真鍮
SUS
ステンレス
④シール材質
無印
ニトリルゴム
VT-20
フッ素ゴム
ETP
エチレン
サイズ
3/8"
1"
１ 1/2"
3/8"
1"
１ 1/2"
MPa (Kgf/cm2)
(50)
(30)
(20)
(15)
(75)
(45)
(30)
(20)
MPa (Kgf/cm2)
(75)
(45)
(30)
(23)
(100)
(65)
(45)
(30)
使用温度範囲
プロピレンゴム
拡大表示
記号
(㎜)
(㎜)
(㎜)
(㎜)
記号
(㎜)
(㎜)
(㎜)
(㎜)
二面幅14
二面幅17
二面幅21
二面幅29
二面幅35
二面幅41
二面幅54
二面幅63
二面幅77
1
2
(SUS304)
プロピレンゴム
