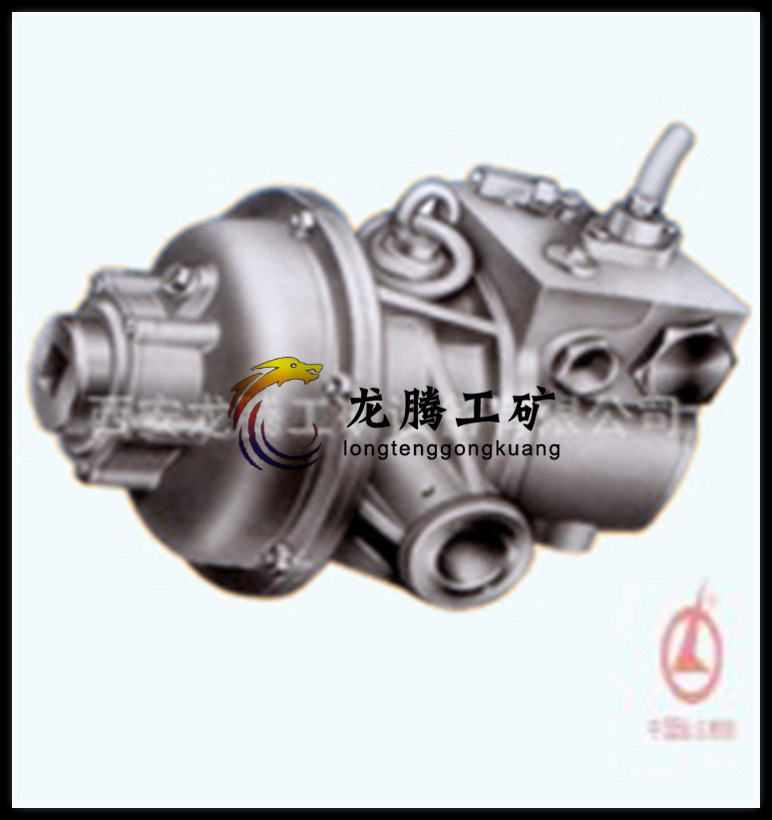

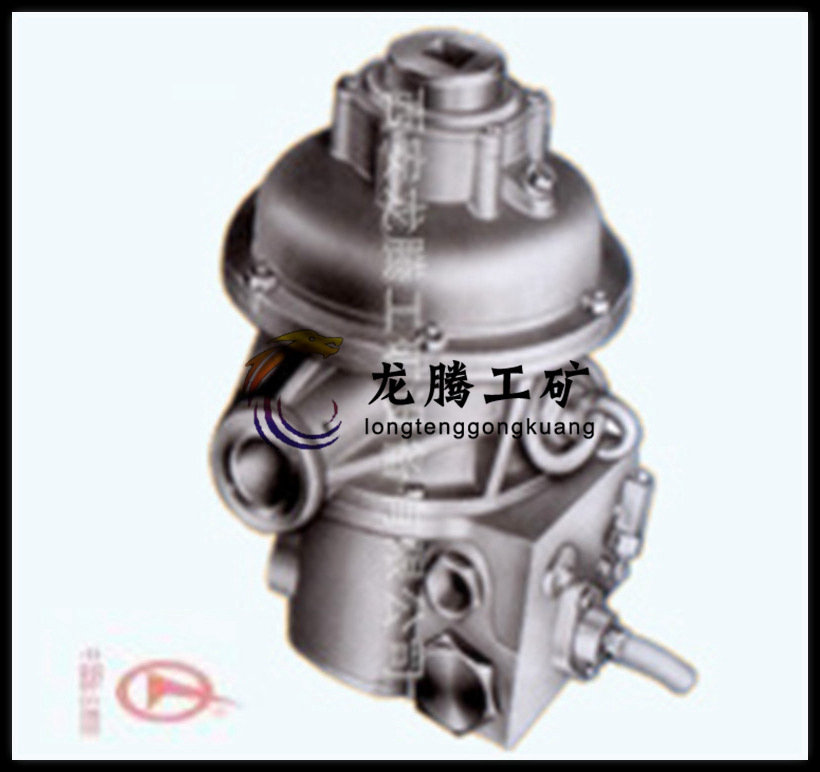

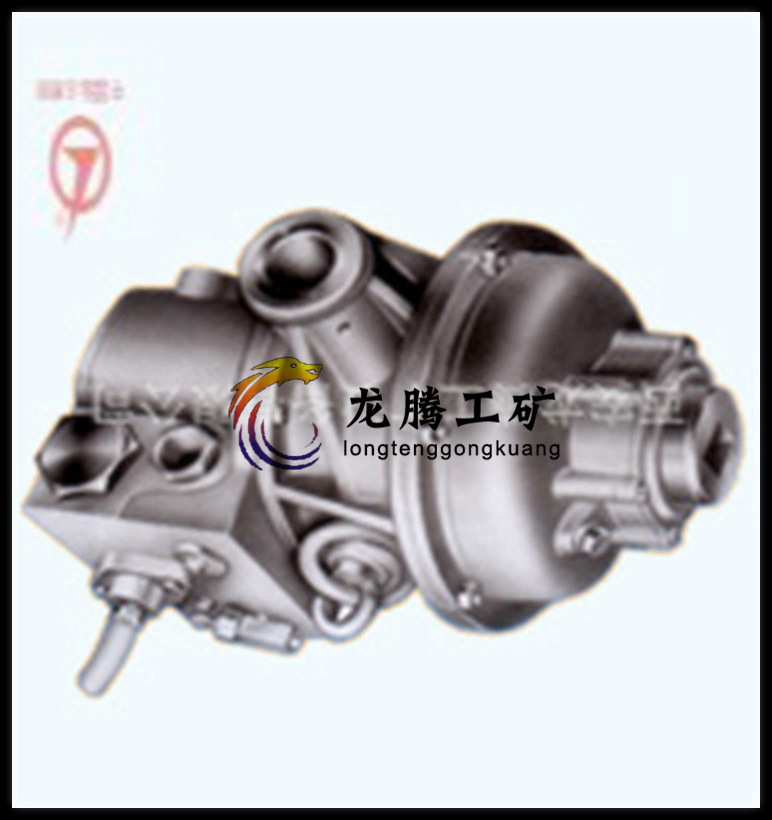

TMY3叶片式正反转气马达
·气动马达用途及特点：
·气动马达是石油、化工、船舶、航空等特殊用途的动力机构，具有防爆、耐水性强、负载起动，运转安全，可正反转操作，维修简便等优点。
※叶片式气动马达的工作原理
※叶片式气动马达的工作原理
气动马达是以压缩空气为工作介质的原动机，它是采用压缩气体的膨胀作用，把压力能转换为机械能的动力装置。
各类型式的气马达尽管结构不同，工作原理有区别，但大多数气马达具有以下特点：
1.可以无级调速。只要控制进气阀或排气阀的开度，即控制压缩空气的流量，就能调节马达的输出功率和转速。便可达到调节转速和功率的目的。
2.能够正转也能反转。大多数气马达只要简单地用操纵阀来改变马达进、排气方向，即能实现气马达输出轴的正转和反转，并且可以瞬时换向。在正反向转换时，冲击很小。气马达换向工作的一个主要优点是它具有几乎在瞬时可升到全速的能力。叶片式气马达可在一转半的时间内升至全速；活塞式气马达可以在不到一秒的时间内升至全速。利用操纵阀改变进气方向，便可实现正反转。实现正反转的时间短，速度快，冲击性小，而且不需卸负荷。
3.工作安全，不受振动、高温、电磁、辐射等影响，适用于恶劣的工作环境，在易燃、易爆、高温、振动、潮湿、粉尘等不利条件下均能正常工作。
4.有过载保护作用，不会因过载而发生故障。过载时，马达只是转速降低或停止，当过载解除，立即可以重新正常运转，并不产生机件损坏等故障。可以长时间满载连续运转，温升较小。
5.具有较高的起动力矩，可以直接带载荷起动。起动、停止均迅速。可以带负荷启动。启动、停止迅速。
6.功率范围及转速范围较宽。功率小至几百瓦，大至几万瓦；转速可从零一直到每分钟万转。
7.操纵方便，维护检修较容易。气马达具有结构简单，体积小，重量轻，马力大，操纵容易，维修方便。
天水燎原牌防爆式TMY3叶片式气动马达阿里巴巴网站地址：http://detail.1688.com/offer/1264981324.html
·相关参数：
名称
叶片式气马达
型号
TMY3
重量(kg)
38
空转转速(r/min)
负荷转速(r/min)
11
负荷耗气量(L/S)
66.7
最大功率(kW)
1176(N.m)
外形尺寸(mm)
3105×400×350
形式(mm)
叶片式
工作气压(MPa)
0.5
如图所示是双向叶片式气动马达的工作原理。
压缩空气由A孔输入，小部分经定子两端的密封盖的槽进入叶片底部(图中未表示)，将叶片推出，使叶片贴紧在定子内壁上，大部分压缩空气进入相应的密封空间而作用在两个叶片上。由于两叶片伸出长度不等，因此，就产生了转矩差，使叶片与转子按逆时针方向旋转，作功后的气体由定子上的孔B排出。
若改变压缩空气的输入方向（即压缩空气由B孔进入，从孔A孔排出）则可改变转子的转向。
