注意事项
☆风机盘管初次运行及冷、热水转换时，都应打开放气阀，排出盘管内的空气，待有水流出再关闭放气阀，否则会严重影响换热效果。
☆机组外壳应使用干布进行擦洗，切忌使用稀料或汽油进行清洗。
☆风机盘管安装完成后，应先轻转动风机叶轮并检查是否有摩擦声，无摩擦声方可通电试运转。
6. 使用维护
☆过滤器需定期清洗，以免影响换热效果。
☆机组出现故障时，应由专业技术人员进行维修。
1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪

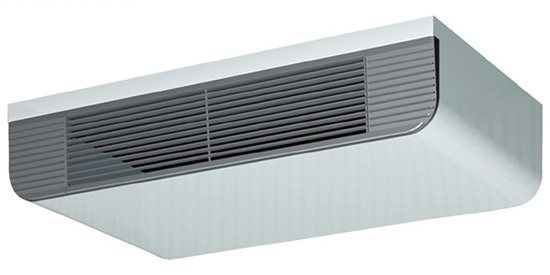

新一代卧式暗装风机盘管机组
声、水阻等。
2. 送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。
3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定：
1) 当新风与房间空气参数等焓时，风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；
2) 当新风焓值大于或小于房间空气焓值时，风机盘管机组应加上或扣除部分新风冷、热负荷；
3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，风机盘管可仅负担房间显热负荷，宜按干工况配置；
4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核风机盘管机组的风量。
4. 机组在高档转速下的基本规格应符合表1和表2的规定。
基本规格
规格
额定风量(m3/h)
额定供冷量(kW)
额定供热量(kW)
FP-34
340
1.80
2.70
FP-51
510
2.70
4.05
FP-68
680
3.60
5.40
FP-85
850
4.50
6.75
FP-102
1020
5.40
8.10
FP-136
1360
7.20
10.80
FP-170
1700
9.00
13.50
FP-204
2040
10.80
16.20
FP-238
2380
12.60
18.90
基本规格参数表
规格
额定风量(m3/h)
输入功率(W)
噪声[dB(A)]
水阻(kPa)
低静压机组
高静压机组
低静压机组
高静压机组
30Pa
50Pa
30Pa
50Pa
FP-34
340
37
44
49
37
40
42
30
FP-51
510
52
59
66
39
42
44
30
FP-68
680
62
72
84
41
44
46
30
FP-85
850
76
87
100
43
46
47
30
FP-102
1020
96
108
118
45
47
49
40
FP-136
1360
134
156
174
46
48
50
40
FP-170
1700
152
174
210
48
50
52
40
FP-204
2040
189
212
250
50
52
54
40
FP-238
2380
228
253
300
52
54
56
50
5. 在选用机组时，应考虑实际性能与额定值的偏差，并注意以下特点：
1) 机组额定供冷量一般为在空气焓降值等于15.9kJ/kg 条件下的测试值；
2) 单盘管机组额定供热量一般为额定供冷量的1.5 倍；
3) 额定值各项参数均为风机在高档转速下的值，设计时一般宜按产品样本的中档风速下的数值选用。若产品未提供不同风速下的额定值数据，可参照表3进行换算。
