松下贴片机产CM101-D品规格:杨生13823395076


配备高品质贴装的最新功能松下贴片机

配备元件对应的最新功能
扩大以往高速贴装头的元件对应范围。
新开发的通用贴装头（LS8吸嘴），能够高速贴装□32mm的大型元件。
POP,C4对应通用型转印装置
能把POP顶部套件以及C4实装用焊锡,焊剂等高精度转印到突起部,具有优越的通用性。
与CM系列产品的优良互换性
通过模块设计思想确保与CM系列产品的互换性。
扩充生产的连续性和进化性
对扩大生产规模，只需少量初期投资即可阶段性扩充生产。
另外，在CM系列产品积累的最新技术水平展开等，只需少量投资实现交付后的设备升级进化。

机种名 CM101-D
型号 NM-EJM5B
基板尺寸（mm） L50×W50  L460×W360
高速贴装头 12支吸嘴
贴装速度 0.144 s/芯片 (A-2型)
贴装精度 ±40 μm/芯片 (Cpk≧1)
元件尺寸（mm） 0402芯片 *1 L12×W12×T6.5
通用贴装头 LS8支吸嘴
贴装速度 0.19 s/芯片 (A-0型)
贴装精度 ±50μm/芯片,±35μm/QFP
元件尺寸（mm） 0402芯片 *1  L100×W50×T15*5
多功能贴装头 3支吸嘴
贴装速度 0.8 s/QFP (B-0型)
贴装精度 ±35μm/QFP (Cpk≧1)
元件尺寸（mm） 0603芯片  L100×W90×T25*6

基板替换时间 约4.0 s（背面没有贴装元件时）
电源 三相AC 200、 220、 380、 400、 420、 480 V 1.4 kVA
空压源*2 0.5MPa、150L/min (A.N.R.)
设备尺寸*2（mm） W1530×D1807×H1430 *3
重量 *4 1720 kg


无铅热风回流炉杨生13823395076
型号:X8
规格:
1)加热部分
增压式强制热风系统,直联高温马达驱动,变频调整风速
8个加温区,16个加热模块(上8个/下8个),独立温控及开关
不锈钢炉膛
温度控制范围:室温-300℃
温度控制精度:±1℃(静态)
基板横向温度偏差: ±2℃
2）冷却部分强制风冷却

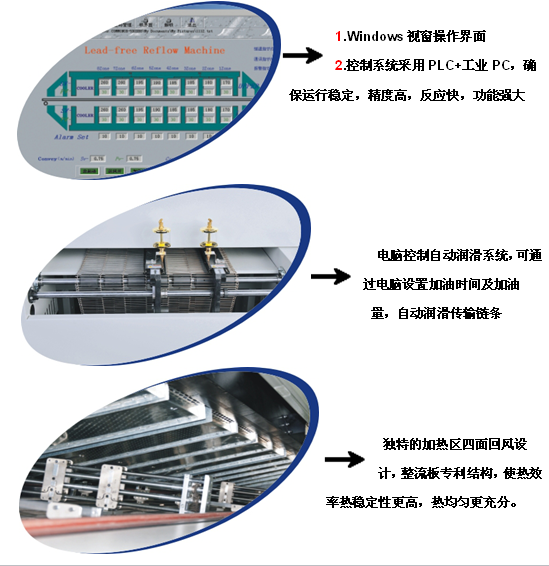

3）控制部分
长城电脑控制,中英文繁简体在线自
由切换,19″显示器
温度曲线测量及分析功能,虚拟仿真功能
4）传动部分
链条及W560mm网带同步传输(标准)
传送速度:0-1800M/Min,精度±2mm/min
传送高度及方向:900±20mm, 左至右(标准)
PCB宽度:min50mm～max460mm
基板元件高度:上层Max30mm,下层Max20mm
电动/手动导轨调宽
两段式导轨，解决炉体过长导轨变形
5）保护系统
温度超差、传送速度超差、掉板警报
内置电脑及传输UPS
链条自动润滑功能(滴注时间可调)
电脑自我诊断
操作员密码管理,操作记录
延时关机功能

7）机器规格
机身尺寸:L5200*W134*H1450mm
电源:  380V 3ф 38KW(起动),8KW(工作)

生产线流程图
