型号 SM481
对中方式 飞行视觉+固定视觉(选配）
 轴的数量 10轴*1台架
 贴装速度 0603  39000（最佳条件）
 贴装精度 chip ±50um@3ó/chip
 QFP ±30um@3ó/chip
元件范围 飞行视觉 0402-□16mmIC BGA CSP　球距0.4
标准固定视觉（FOV35）    —□16mmIC （pitch 0.3mm)
    —□32mm IC　BGA CSP球距0.5
标准固定视觉（FOV45）    —□32mmIC （Pitch 0.4mm）
   —□42mm BGA CSP球距1.0
最大高度 10mm(选项:15mm)

PCB尺寸
cm 最小 5  x 4
最大 46 X 40
 51 x 46 选件
61 X 51 选件
74 X 46 选件
PCB厚度 0.38—4.2mm
供料器数量 120
能耗 耗电量 AC200/208/220/240/380(50/60HZ)
最大5KV
耗气量 0.5-0.7MPa (5.1—7.1kgf/c㎡
260Ne/min
重量（kg) 1655
机器尺寸(M） 1.65 X 1.68 X 1.53
本公司还供应上述产品的同类产品：三星CP40,三星CP45,三星SM421

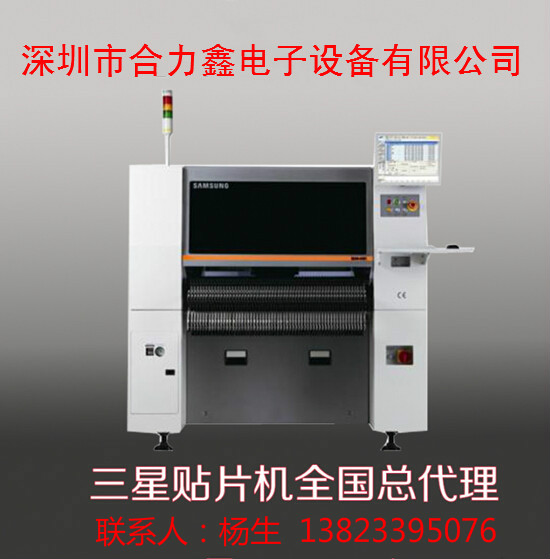

 SM481多功能贴片机(同级别速度最快)

SM481是在高速贴片机SM471的平台基础上针对VISION系统进行强化的同级设备中速度最快的设备，它配有1个悬臂10个轴杆，新型飞行相机及适用了最优化的吸料/贴装动作，从而实现了同级产品中世界最快速度39,000CPH。
 另，可对应最小0402元器件到最大□42mm IC，并且通过适用电动供料器，提高了实际生产性及贴装品质。
 其可与SM气动供料器共用，因此将客户使用便利性极大化。

39,000 CPH(Optimum)
 1 Gantry x 10 Spindles/Head
对应元器件 : 0402 ~ □42mm(H 15mm)
对应PCB : 460(L) x 400(W)(Standard)
              Max. 740(L) x 460(W)(Option)
高速.高精度电动供料器
  - 吸料位置自动整列功能
  - SM空压供料器可共用
New真空系统及吸料/贴装模式进行最优化
SMART Feeder
  *** 世界首创自动接料，自动送料 ***
     1).三星贴片机CP45FVNEO 贴装速度:14900点/小时(实际生产工效)/IPC9850 贴装精度:0.05MM 0.03MM(BGA) 贴装元件:0201~44MM BGA SOP PLCC SOT QFP
     2).三星贴片机SM321 贴装速度:21000点/小时(实际出产工效) 贴装精度:0.03MM 0.025(BGA) 贴装头数目:6个头贴装元件:0201~44MM BGA SOP PLCC SOT QFP
     3).三星贴片机SM421 贴装速度:21000点/小时(实际出产工效) 贴装精度:0.03MM 0.025(BGA) 贴装头数目:6个头贴装元件:0201~44MM BGA SOP PLCC SOT QFP
     4).三星高速贴片机SM411 贴装速度:52000点/小时(实际出产工效) 贴装精度:0.03MM 0.025(BGA) 贴装头数目:6个头贴装元件:0201~44MM BGA SOP PLCC SOT QFP
三星贴片机主推型号:
1).三星贴片机CP45FVNEO
贴装速度:14900点/小时(实际生产工效)/IPC9850
贴装精度:0.05MM 0.03MM(BGA)
贴装元件:0201~44MM BGA SOP PLCC SOT QFP
 2).三星贴片机SM321
贴装速度:21000点/小时(实际出产工效)
贴装精度:0.03MM 0.025(BGA) 贴装头数目:6个头
 贴装元件:0201~44MM BGA SOP PLCC SOT QFP
 3).三星贴片机SM421
贴装速度:21000点/小时(实际出产工效)
贴装精度:0.03MM 0.025(BGA) 贴装头数目:6个头
 贴装元件:0201~44MM BGA SOP PLCC SOT QFP
 4).三星高速贴片机SM411
贴装速度:52000点/小时(实际出产工效)
贴装精度:0.03MM 0.025(BGA)
贴装头数目:6个头
 贴装元件:0201~44MM BGA SOP PLCC SOT QFP

无铅热风回流炉杨生13823395076
型号:X8
规格:
1)加热部分
增压式强制热风系统,直联高温马达驱动,变频调整风速
8个加温区,16个加热模块(上8个/下8个),独立温控及开关
不锈钢炉膛
温度控制范围:室温-300℃
温度控制精度:±1℃(静态)
基板横向温度偏差: ±2℃
2）冷却部分强制风冷却

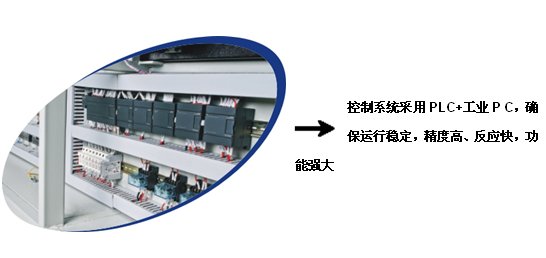

3）控制部分
长城电脑控制,中英文繁简体在线自
由切换,19″显示器
温度曲线测量及分析功能,虚拟仿真功能
4）传动部分
链条及W560mm网带同步传输(标准)
传送速度:0-1800M/Min,精度±2mm/min
传送高度及方向:900±20mm, 左至右(标准)
PCB宽度:min50mm～max460mm
基板元件高度:上层Max30mm,下层Max20mm
电动/手动导轨调宽
两段式导轨，解决炉体过长导轨变形
5）保护系统
温度超差、传送速度超差、掉板警报
内置电脑及传输UPS
链条自动润滑功能(滴注时间可调)
电脑自我诊断
操作员密码管理,操作记录
延时关机功能

7）机器规格
机身尺寸:L5200*W134*H1450mm
电源:  380V 3ф 38KW(起动),8KW(工作)
