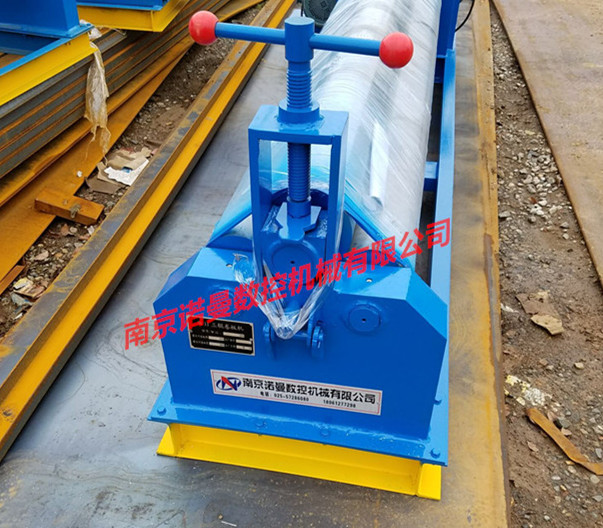

结构与传动1、主要部件（1）上下辊：为卷板机的重要部件，材质为锻制优质碳素钢。（2）机架：分左右机架各一件，机架上装有下辊轴承。机架内部有方扣丝杆，丝杆上端与上辊两端轴承座相铰接。在其下部装有蜗轮副和螺旋副。籍蜗轮中螺母旋转使上辊上什或下降。（3）减速机：采用zsy280硬齿面型减速机与垫高一同安装在槽钢底座上。（4）卸料装置：装于减速机一侧用于卸料时平衡上辊；由油缸完成卸料与恢复。（5）底座：由型钢与钢板焊接而成。将机架、减速机、电机等都安装在其上面，从而形成一个整体。（6）电气部分：全部安装在一个操纵箱内，便于操作。2、传动（1）主传动：本机两下辊为主动辊，上辊为从动辊。通过主电机经减速机和一对开式齿轮带动下辊旋转。上辊籍钢板与下辊间的摩擦力带动。（2）副传动：通过一台副电机经副减速机以及蜗轮副螺旋使上辊上升或下降。

机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。机械三辊非对称式卷板机机械三辊非对称式卷板机主要特点：该机结构型式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，具有预弯和卷圆双重功能。结构紧凑，操作维修方便。技术参数：规格型号卷板最厚度液压式三辊卷板机液压式三辊对称卷板机主要特点：该机上辊可以垂直升降，垂直升降的液压传动，通过液压缸内的液压油作用活塞杆而获得；下辊作旋转驱动，通过减速机输出齿轮啮合，为卷板提供扭矩，下辊下部有托辊，并可调节。上辊呈鼓形状，提高制品的直线度，适用于超长规格各种截面形状罐为上调式对称式三辊卷板机，可将金属板材卷成圆形、弧形和一定范围内的锥形工件，本机种两下辊为主动辊，上辊为从动辊。它广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业。适合用于金属板材的弯曲变形，可卷制圆形，弧形和一定范围内的锥形工件，并有板材端部预弯功能，本机型两个下辊为主动辊可水平移动，上辊为从动辊可上下移动，移动方式有机械式和液压式，传动轴均采用万向连轴器连接。机械式三辊对称式卷板机机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。液压式三辊对称卷板机主要特点：该机上辊可以垂直升降，垂直升降的液压传动，通过液压缸内的液压油作用活塞杆而获得；下辊作旋转驱动，通过减速机输出齿轮啮合，为卷板提供扭矩，下辊下部有托辊，并可调节。
