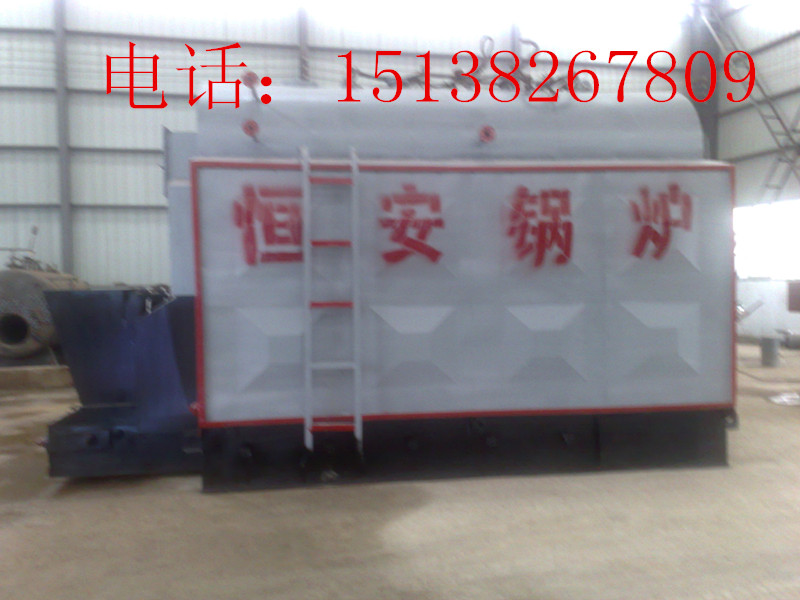

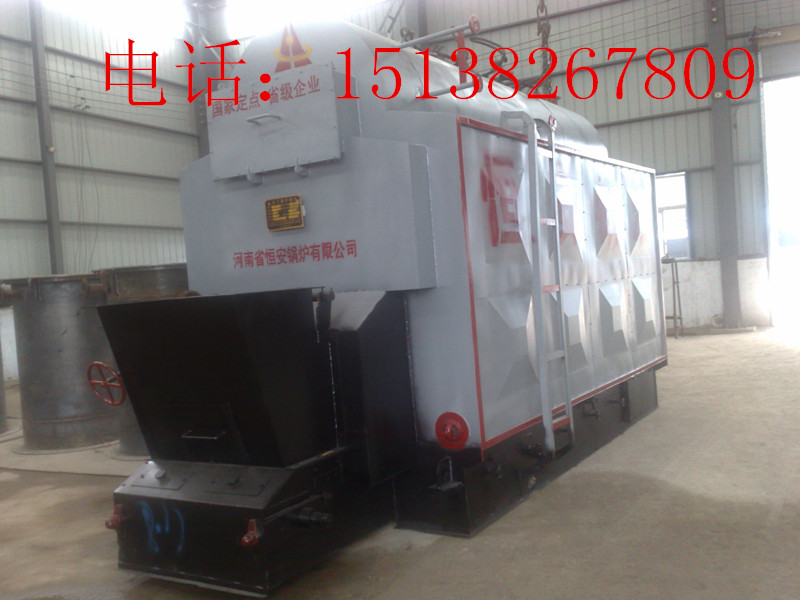

晋城蒸汽锅炉/晋城燃煤蒸汽锅炉/晋城生物质蒸汽锅炉DZL型卧式自动链条炉排燃煤蒸汽锅炉,是一种卧式三回程水火管混合式锅炉，在锅筒内布置一束螺纹烟管。炉膛左右二侧装有光管水冷墙。采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。

◆产品用途：

广泛适用于学校、纺织厂、服装厂、印染厂、餐厅、食品厂、饮料厂、豆制品厂、肉制品厂、罐头厂、酒厂、制药厂、包装厂、建材厂、涂料厂、游泳馆等企事业单位场所。

◆产品优势：

        1、通过将两侧集箱上的部分上升管拉向炉膛，然后引入锅筒侧下方并辅以锅筒底部隔热整浇成型组成炉顶受热面，以新颖的炉膛结构成功解决了锅筒底部直接受高温火焰辐射，避免产生“鼓包”缺陷。

2、两翼烟道的设置，使烟气顺利进入前烟箱，使前管板温度相同，避免因温度应力而产生管板裂纹。

3、拱形设计采用“西安交通大学国家科技进步二等奖”最新科研成果，后拱低而长，出口段为反倾斜，前拱倾角45°与后拱相呼应，形成明显倒“α”火焰，有利于劣质煤的燃烧，煤种适应性强。

4、炉排侧密封结构设计先进合理，两侧进风；采用新型曲臂螺杆调风结构，从而使调风通风截面比达到100%；调节灵活，布风均匀。

5、设计推拉式闸板清灰装置，闸板采用耐热铸铁精加工密封结构，从而有效防止二次燃烧变形和炉排漏风。
◆产品结构：

锅炉两侧布置水冷壁构成炉膛及对流烟道，锅筒内布置有单回程螺纹烟管，尾部有铸铁省煤器。炉膛内采用水冷整浇的前拱、后拱。前拱为阶梯形，后拱为人字形，使拱的 覆盖率接近85%，有利于烟煤的燃烧。采用大块式链条炉排实现机械式燃烧。配鼓引风机进行机械通风，并配以出渣机实现机械出渣，控制监测仪表齐全。

◆技术参数：
