一、振动电机的原理特点及使用范围

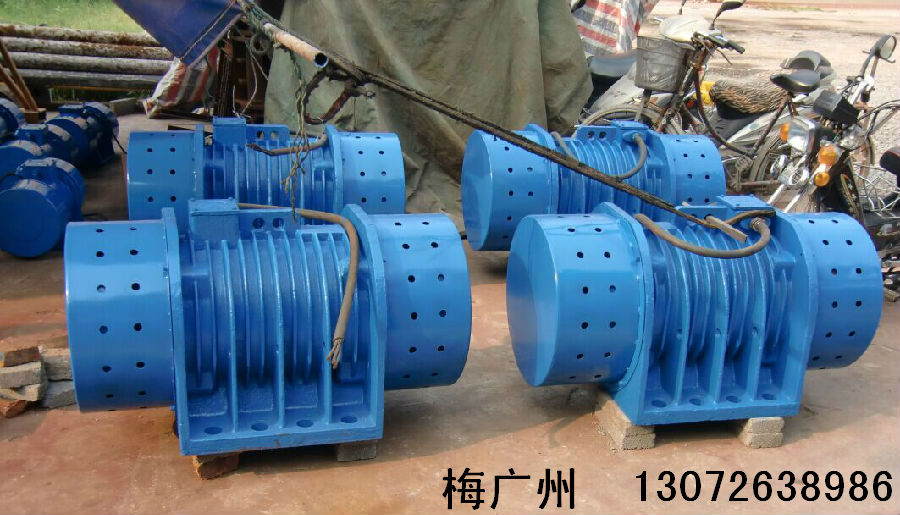

振动源三相异步电动机（振动电机）是将动力源与振动源合为一体的电动旋转式激振器。激振力强且稳定，激振力可以无级调节；机体重量轻，体积小，结构简单，安装、使用非常方便；激振力受电源电压波动的影响小，振频稳定，平稳回转产生低噪音振动，启动迅速，停车平稳；全封闭结构，适用于任何无防爆要求的工作环境；多方位安装，多机单机使用均可。
该产品广泛应用于各行业的振动给料机、振动输送机、振动筛分机、振动落砂机、振动破碎机、振动烘干机、振动冷却机、料仓振动防闭塞装置等，深受广大用户的欢迎。
主要使用条件：
１、 主机振动加速度不超过20g（g=9.8米/秒2）；
２、 海拔不超过1000m，环境温度不超过40℃，相对湿度不超过90%（温度为25℃）否则应降低功率使用；
３、 电源电压：380V；
４、 电源频率：50HZ；
５、 绝缘等级：B级；
６、 安装型式：立式或卧式地脚安装；任意方向；
７、 激振力调节范围：0～最大激振力；
８、 工作方式：连续（SI）；
９、 定子绕组温升不超过80K（电阻法）；
１０、 主机激振功率和额定电流应不超过铭牌的数据，否则应降低激振力使用；
１１、 使用环境中应无导电粉尘、易燃、易爆及腐蚀性气体。
二、振动电机的安装
１、安装前应检查：
１）包装是否完整无损，有无受潮现象；
２）电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动脱落；
３）电机铭牌数据是否符合要求；
４）用500V兆欧表检查定子绕组对地绝缘电阻不得少于20兆欧，否则对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。
２、安装
１）吊运前检查吊环是否拧紧到位；
２）振动机械与电机底脚接触面的粗糙度不低于6.3；
３）底脚螺栓应采用8.8级强度，并且用止逆螺母或弹簧垫圈锁紧以防松动。
三、振动电机的 操作与使用
１、振动电机应可靠、牢固地安装在振动设备上；
２、电机安装就位后，电缆线不得与振动体相碰或磨擦，应呈自然悬吊状态，同时要有一个大于电缆外径5～6倍的弯曲半径，再将电缆固定到静止不动的机器或框架上，其距离大约为500～1000mm，在固定电缆的卡子处应垫有柔软绝缘材料。
３、按下列要求调整好激振力
１）卸下两端防护罩，旋松两端可调偏心块压紧螺栓。
２）两侧偏心块同向转动，使所需激振力刻度线对准轴端的基准线；
３）旋紧偏心块压紧螺栓，然后安装防护罩。
４、电机接上电源即可运转，观察转向是否符合要求，否则通过更换电源相序改变转向；
５、电机如在运行中出现不正常现象，如异常响声、转速上不去，异常发热等，应立即停车检查；
６、电机累计运行100小时内为初期运行，在此期间，每班应对底脚螺栓紧固一次。
四、振动电机的维护与保养
１、振动电机运转过程中，必须注意轴承的润滑。在正常工作条件下，累计运转1600小时左右，应更换轴承润滑脂并清洗轴承、轴承室、轴承压盖。
２、电机停止使用或存放半年以上时间后，应拆卸保养并更换润滑脂。
３、电机累计运行时间超过5000小时后，应对轴承进行检查，如已损坏，应更换新轴承。
４、电机停放半年或较长时间后，使用前应测量定子线圈对地绝缘电阻，用500V兆欧表测量时，绝缘电阻应不少于20兆欧。
５、用户应熟悉本说明书后，方可使用本机。
五、订货须知
订货时请说明振动电机型号、额定功率、激振力、极数及安装结构形式，本系列电机不附带其他装置，有特殊要求者（油漆、电压及长度、是否配备电控箱等）经双方协商后方可订货。
六、售后服务
1、易损件以合理价格配套供应，亦可教会用户自行制作；
2、免费指导安装调试和培训操作维修人员；
3、不断把最新技术及工艺信息提供给客户，以使您的设备水平保持先进；
4、客户因使用我厂机器出现问题，我方获得信息1小时内给予答复，并协助解决。
YZO振动电机技术参数表（卧式）
型号
规格
激振力
（KN）
功率
（KW）
电流
（A）
主要结构尺寸
重量
（kg）
L
H
A
B
C
D
h1
h
N-M
YZO-1.5-2
1.5
0.15
0.38
310
190
180
215
124
180
77
20
4-11
18
YZO-2.5-2
2.5
0.25
0.58
310
190
180
215
150
180
77
20
4-13
20
YZO-5-2
5
0.4
1.15
318
220
240
215
208
180
103
25
4-17
23
YZO-8-2
8
0.75
1.84
308
256
265
220
230
180
122
25
4-19
35
YZO-16-2
16
1.5
3.48
418
232
295
235
256
196
112
28
4-19
38
YZO-5-4
5
0.4
1.15
325
240
215
260
176
220
113
30
4-15
37
YZO-8-4
8
0.75
1.84
380
301
250
295
180
236
142
25
4-19
48
YZO-8-4A
8
0.75
1.84
380
220
310
200
269
140
120
20
4-17
29
YZO-10-4
10
1
2.3
435
301
250
295
180
236
142
25
4-19
56
YZO-16-4
16
1.5
3.48
475
315
300
330
224
270
131
25
4-22
82
YZO-17-4
17
0.75
1.8
450
300
235
320
150
260
136
25
4-28
72
YZO-20-4
20
2
4.1
475
304
300
330
224
270
131
25
4-22
125
YZO-30-4A
30
2.5
5.75
515
390
295
395
184
326
195
30
4-32
135
YZO-50-4
50
3.7
7.4
560
425
306
400
184
326
195
35
4-32
180
YZO-75-4
75
5.5
11
670
512
420
516
248
440
245
40
4-38
350
型号
规格
激振力
（KN）
功率
（KW）
电流
（A）
主要结构尺寸
重量
（kg）
L
H
A
B
C
D
h1
h
N-M
YZO-5-6
5
0.4
1.15
388
216
216
270
176
220
91
34
4-15
48
YZO-8-6
8
0.75
1.84
490
301
247
292
180
236
142
30
4-19
65
YZO-10-6
10
1
2.3
492
301
245
295
180
236
142
30
4-19
80
YZO-12-6
12
1
2.5
540
301
245
295
180
236
142
30
4-19
86
YZO-20-6
20
2
4.1
535
350
300
322
224
270
163
30
4-22
142
YZO-30-6A
30
2.5
5.75
560
425
300
396
184
326
195
30
4-32
162
YZO-40-6
40
3
7.2
655
393
304
396
184
326
195
30
4-32
180
YZO-50-6
50
3.7
7.4
655
393
304
396
184
326
195
30
4-32
200
YZO-50-6A
50
3.7
7.4
610
385
326
415
184
326
195
30
4-32
225
YZO-75-6
75
5.5
11
746
414
380
494
122
410
215
36
6-38
390
YZO-100-6
100
7.5
17.12
748
470
414
516
124
440
240
36
6-38
520
YZO-120-6
120
8.5
19.76
794
470
414
516
124
440
240
36
6-38
550
YZO-140-6
140
9.5
21.7
920
520
510
575
140
480
265
38
8-38
640
YZO-160-6
160
11
23.5
970
520
510
575
140
480
265
38
8-38
700
YZO-180-6
180
13
27.8
998
570
510
610
140
520
290
40
8-45
845
