回流焊参数

型号 MODEL

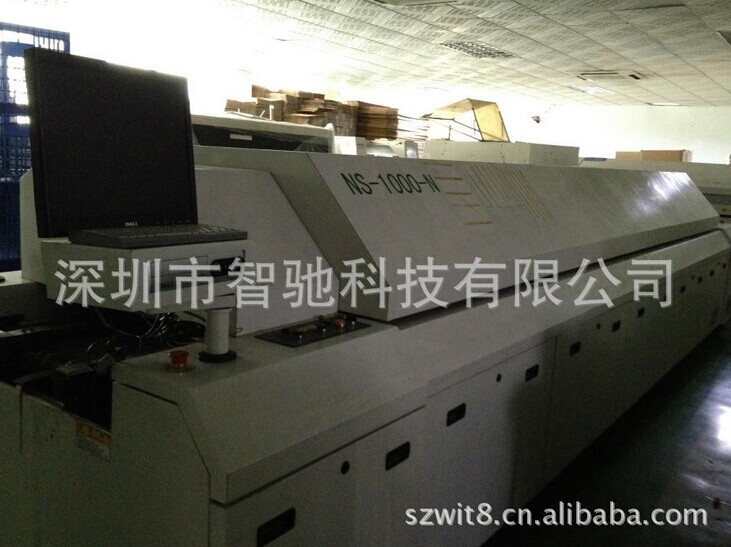

VS-1000II / NS-1000II

机体参数 GENERAL

外型尺寸(L*W*H) Outside Dimension(L*W*H)

6100x1353x1490mm

颜色           Standard Color

计算机灰 Computer Grey

重量 Weight

Approx.2450KG

加热区数量 Number Of Heating Zones

上Up10/下Bottom10

加热区长度 Length Of Heating Zones

3891mm

冷却区数量 Number Of Cooling Zones

2(内置)

排风量要求 Exhaust Volume

10 M3/ min x 2 (通道) Exhausts

控制部分参数 Standard Feature Of Control System

电气要求 Electric Supply Required

3 phase,380V 50/60Hz(optional: 3 phase,220V 50/60Hz 选配)

电源功率要求 Electric Power Required

80KW

启动功率 Power For Warm Up

36KW

正常功率消耗 Power Consumption

13KW

升温时间 Warming Time

约 Approx.25 minute

温度控制范围 Temp. Setting Range

室温 Room Temp. --- 300℃

温度控制方式 Temperature Control Method

PID闭环控制 + SSR驱动 / PID Close Loop Control + SSR Driving

温度控制精度 Temperature Control Precision

± 1.0℃

PCB板温分布偏差 Temperature Deviation on PCB

± 1.5℃ (by JT Board Test Standard)

加热器   Heating Element

Especial Heating elements For Long Life ;特制的特长寿命加热器

Commutated Element    整流板结构

Aluminium Alloy Plate铝板

Max. Temp. Gap Between Preheat & Reflow Setting
预热区和焊接区之间的最大温度设定差值

80℃

Max. Temp. Gap Between Preheat Zones Setting
预热区之间的最大温度设定差值

40℃

Max. Temp. Gap Between Reflow Zones Setting
焊接区之间的最大温度设定差值

50℃

参数存储 Data Storage

可存多种生产设置参数与状况 Process Data and Status Storage (80GB)

异常报警 Abnormal Alarm

温度异常（恒温后超高温或超低温）Abnormal Temperature (Extra-high / Extra-low Temp.)

掉板报警 Board Dropped Alarm

三色信号灯: 黄-升温；绿-恒温；红-异常 Tower Light: Yellow–Warming; Green-Normal; Red-Abnormal

运输参数 Standard Features Of Conveyor System

导轨数量

1 Lane

Rail Structure  导轨结构

Subsection Integrated Type整体分段式Subsection Separate Control分段独立控制(Option选配)

PCB最大宽度 Max.Width Of PCB

400mm (Option:610mm 选项)

导轨调宽范围/调宽形式

50--400mm(Option:50--610mm 选项)/电动 Motorized

Range Of Rail Width/Adjustment

部品高度 Components Clearance

PCB板上/下各25mm , Top/ Bottom Clearance of PCB is 25mm

运输方向 Converyor Direction

左向右(选配: 右向左) L→R (Option: R→L)

运输导轨固定方式 Fixed Rail Side

前端固定(选配:后端固定)Front Rail Fixed(Option:Rear Rail Fixed)

PCB运输方式 PCB Transmission Agent

空气炉 Air-Reflow = 链条+网带 Chain + Mesh ,氮气炉 N2-Reflow空气炉 Air-Reflow = 链条+网带 Chain + Mesh ,   氮气炉 N2-Reflow = 链条 Chain (可选配网带 Mesh is option)

中央支撑 Center Support (选配 Option)

防止PCB板因过宽及元器件过重而弯曲变形 Preventing PCB warp such too wide and heavy component load

运输带高度 Converyor Height

900±20mm

运输速度 Converyor Speed Range

300～2000mm/min
