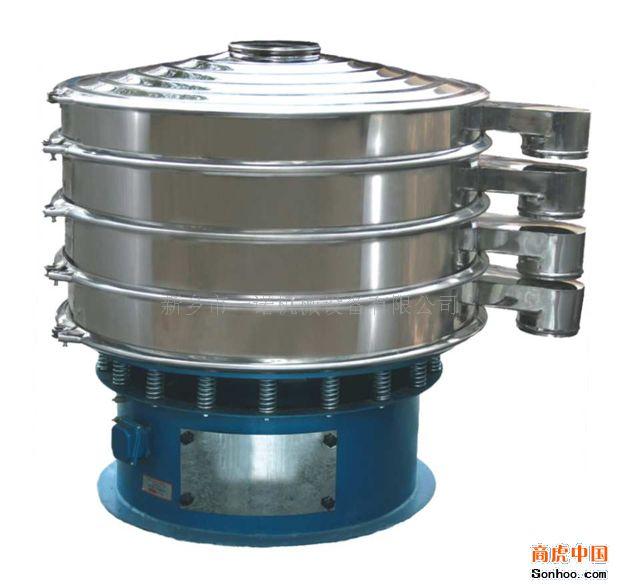

旋振筛简介
            旋振筛是由振动电机或普通（防爆）电机带动专用振子作为激振源，根据不平衡原理，将电机的力传给筛面。并分解合成，使物料在筛面上作三维运动。通过调节上、下两端的偏心块来改变物料在筛面上的运动轨迹，从而使筛分达到最佳效果。



结构原理：
            旋振筛的筛分是依靠振动体两端的偏心块产生的激振力来实现的，上部偏心块的运动用来摇动机器，使物料在网面上由中心向外扩散；下部偏心块使网面上的物料产生垂直振动，上下偏心块的振动合成使物料在网面上产生特殊的三次元运动，上下偏心块相位角的改变，可以使振动性质发生变化，根据物料比重、干湿等情况，调整偏信块的相位角与配种比，实现精确的分级率和最大的产量，达到满意的筛分、过滤效果。

结构特点与优点：
    A、侧立在机座一侧的普通电机，通过V型皮带的运动带动V型车，V型车和振动体中间采用驱动弹簧或驱动皮带连接，这样的传力效果均匀，可以使物料在网面上很均匀的分散。
    B、根据不同的物料和不同型号的机器，所需要的振动频率需要调整，达到最佳筛分效果，此种结构可以方便的实现。
    C、物料的运动速度和物料的运动轨迹半径可以调整，从而实现不同物料最佳的分辨率和最大的产量。
    D、振动体采用专业的铸造技术，使振动体使用寿命更长，从而提高设备的使用性能，振动体采用专用的振动轴承，使震动效果优于同类产品。
    E、筛网设置根据筛网目数的不同，及客户的使用方便要求，设计不同的装置来满足需求。
    F、设备出料口方向可沿圆周任意改变，全封闭，层次可根据要求随意组合，最高可达四层。


网架结构设计（适用于旋振筛系列和摇摆筛系列）
    A型、快速换网法：更换筛网方便，组装3-5分钟左右。
    B型、外置式装网结构（专利技术）：网涨紧度高，使用寿命长，是同类设备其他装网结构的3-5倍。
    C型、粘胶式结构：采用A、B胶粘接，网涨紧度高，适用于特殊要求。

清网装置：
A、球形、圆柱体料盘：适用于要求用橡胶球形构造的防堵塞设备，采用不同材料的圆柱体，可根据不同行业的要求进行选装，适用于有纤维原料等的清网，可以和球形同时使用。
B、滚动毛刷清网：采用不同材料的毛刷，用于清理结团、发粘的物料。
C、超声波式清网：采用超声波发生器和换能器将声波转换成震动波，作用于筛网上，用于清理200-500目超细、难筛分的物料。

特殊设计：
A、    气密性筛分机：适用于气体保护的物料分选。
B、    喷水型筛分机：适用于黏度大的液体增加产量活清洗网面。
C、    根据物料不同的特殊设计。


型号    直径  (mm)    有效筛分面积（m2)    层数    功率(KW)    最大入料粒度(mm)
XZS-400    400    0.102    1-  3    0.18    ＜20
XZS-500    500    0.166    1  -  3    0.25    ＜20
XZS-600    600    0.246    1  -  3    0.25    ＜30
XZS-800    800    0.453    1  -  3    0.55    ＜30
XZS-1000    1000    0.678    1  -  3    0.75    ＜30
XZS-1200    1200    1.002    1  -  3    1.1    ＜50
XZS-1400    1400    1.388    1  -  3    1.7    ＜50
XZS-1500    1500    1.605    1  -  3    1.7    ＜60
XZS-1600    1600    1.837    1-3    1.7    ＜60
XZS-1800    1800    2.349    1-2    2.5    ＜60
XZS-2000    2000    3.030    1-2    3.0    ＜60
