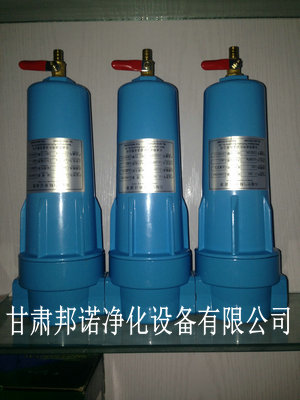

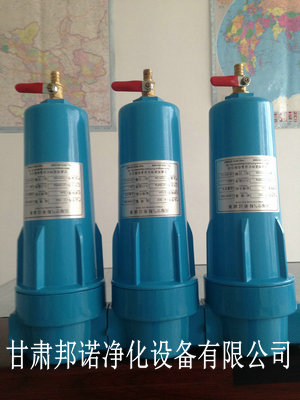

后置精密过滤器
注意事项：
1、过滤器以“先粗后精”原则组合配置，顺序不能颠倒。
2、实际通过过滤器的压缩空气流量、压力及温度不能超过铭牌规定值。
3、安装时须注意分清过滤器的进、出口位置。
4、过滤器安装应对地垂直。留有一定的离地高度，便于调换滤芯。
5、下列情况之一出现时，应当更换滤芯：
a. 过滤效果明显恶化；
b. 压差表示值超过0.07MPa；（注：滤芯初始压降＜0.015Mpa）；
c. 使用时限：FC、FT、FA为8000h，FH为2000h。
6、不带自动排水器的过滤器，应定时打开球阀排除滤壳积水。通常每班不少于1—2次。
7、过滤器进气温度不超过66℃。
8、若工作压力低于标准值（0.7MPa）时，过滤器的实际处理能力应按下表进行修正：
|
人口压力MPa
|
0.15
|
0.35
|
0.5
|
0.7
|
0.9
|
1.05
|
|
系 数
|
0.25
|
0.5
|
0.75
|
1.0
|
1.24
|
1.43
|
五、常见故障排除
过滤器在使用过程中若出现故障，请按下表找出原因，然后在对症处理。
|
故障状态
|
原 因
|
排除方法
|
|
流量骤减
|
1. 端盖不严
|
旋紧端盖
|
|
2. 配管阀门未打开
|
打开阀门
|
|
3. 进气压力低
|
检查原因，提高进气压力
|
|
4. 0型密封圈漏气
|
调换
|
|
5. 配管漏气
|
修复配管
|
|
压降增大
|
1. 滤芯堵塞或吸附量大
|
调换滤芯
|
|
2. 滤芯衰老
|
调换滤芯
|
|
3. 进气杂质负载大
|
进行预处理
|
|
4. 滤筒积水
|
找出原因，排除积水
|
|
5. 自动排水器失灵
|
调整修复或调换排水器
|
|
6. 过滤器安装不水平
|
重新安装
|
|
过滤效果差
|
1. 对进气未经预处理
|
增设前置过滤器
|
|
2. 滤芯衰老
|
换调滤芯
|
|
3. 空气含有滤芯不能吸附的化学物质
|
针对情况预先处理
|
|
4. 流量超过额定值
|
调换大流量过滤器
|
|
5. 过滤器内部有气流短路
|
找到原因，对症处理
|
|
6. 滤芯坚固螺丝未上紧
|
上紧滤芯
|
|
7. 过滤器进出口接反
|
认准标记方向重接
|
|
8. 下游管道不清洁
|
冲洗下游管道
|
|
9. 使用点有残留污染物
|
清除残留污染物
|
|
10. 旁路阀门未关紧
|
头紧旁路阀门
|
|
过滤器不工作
|
1. 进、出气口阀门未打开
|
打开阀门
|
|
2. 滤芯严重堵塞
|
调换滤芯
|
|
3. 过滤器损坏
|
调换过滤器
|
|
4. 配管堵塞
|
修复配管
|
邦诺过滤器抗化学腐蚀性能表
|
过滤器部位
|
无腐蚀性
|
亚腐蚀性
|
强腐蚀性
|
|
A级、H级、
滤芯的泡沫
外套
|
不会因水、肥皂或洗涤剂受到化学上损害，也不会因油、清洁溶剂和常温下的硝化甘油而受损。大量的液体负载可能引起机械性损伤。
|
链族碳氢化合物会引起轻微膨胀；芳香剂会引起很大膨胀，胆去除这些化合物可以恢复到原来的大小与强度。
|
强酸、氢氧化物、氯气和二氧化硫。
|
|
所有型号过滤器中填充无机物料的滤芯、尼龙端面盖板
|
对大多数有机化合物如酯类、甲酮、酒精、碳氢化合物等不起化学反应。对碱溶液和盐溶液具有抗蚀性。
|
苯乙醇、苯甲醛、苯甲酸、柠檬酸、氯化汞、亚甲氯、草酸、重铬酸钾。
|
强无机酸和强氧化剂具有腐蚀作用，下列所有物质将导致分解，膨胀或强度降低；苯胺、氯酸、水合氯醛氯气、氟气、甲酸、冰醋酸盐酸（100%）、磷酸、高锰酸钾、二甲苯、苯酚。
|
|
C级、T级过滤器滤芯内部聚丙烯支撑管
|
碱、弱酸、盐溶液、对多数80℃以下的有机溶液不发生化学反应。
|
脱氧酸有轻度腐蚀作用。
|
可溶于芳香族溶液，如甲苯、二甲苯和80℃以上的氯化碳氢化合物
|
|
塑料（聚碳酸酯）过滤器外壳
|
|
芳香族、环基酮、盐酸、氢氧化钙、硝酸、硫酸。
|
环乙酮、醋酸溶液、丙酮、苯乙烯、氯化胺、苯类、卤族化合物、乙醚、氯乙醇、甲酸|、氟里昂、硝基苯、苯酚、磷酸化合物、丙酸、硫酸钠、氯酸盐……
|
附：自动排水器
工作原理
下图1为常用AD—402型自动排水器。其动作原理是：当水杯内无气压时，浮子靠自重落下，压块关闭上节流孔，活塞靠弹簧力压下，活塞杆与O形圈脱开，凝结水通过排水口排出。
当水杯内压力大于最低动作压力（0.2MPa）时，活塞受气压力作用，克服弹簧力及摩擦阻力上移，排水口被封闭。
当水杯内水位升高到一定位置，浮子浮力使压块与上节流孔脱离，气压力进入活塞上腔，活塞下移，排水口被打开排水。
水位下落至一定位置，上节流孔又被关闭。活塞上腔气压通过下节流孔排泄，活塞上移，排水孔再次被关闭，这时水已基本排完。
浮子式自动排水器的特点是没有电气传动和控制部分，使用方便，连接简单，十分适宜用于空气管路设备和过滤器的排水。
维护保养
自动排水器是一个易损零部件，使用不当或长久使用后会出现“长放不关”或“长关不放”
两个极端相反的故障。请注意定时对排水器进行保养，以及对不锈钢滤网进行清洗，清水和皂液皆可。
