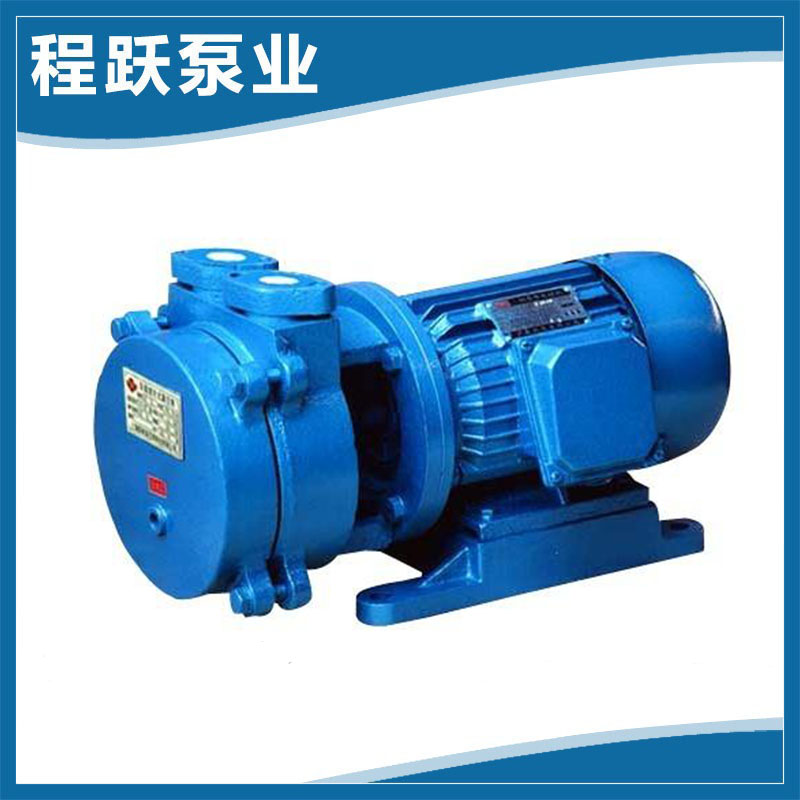

SZB水环式真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。最低吸入压力为-0.086Mpa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域。

     SZB型水环式真空泵结构:工作室由泵体、泵盖构成，上有进排气口，下有放水螺塞，泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖，内装填料密封，泵体侧面的螺丝孔为补充水环消耗用水。 由铸铁制成叶轮，有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键与轴联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架内的两个滚珠轴承上，右端有弹性联轴器和电机直接联接。托架用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。
