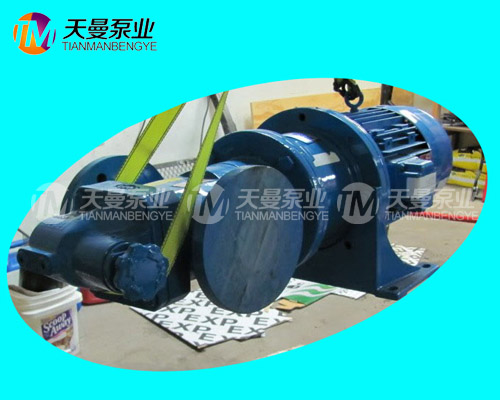

ACG系列螺杆泵

产品概述

流量：65~850 升/分钟（50HZ）

最大压差：16 巴

适用范围：润滑、循环、输送

用 途

   ACG三螺杆泵可用于多种流体介质,如润滑油、燃油、植物油、液压油以及其它液压流体、乙二醇、聚合物、乳化液和任何带有一定润滑特性的非侵蚀性流体。

   典型的应用有：

柴油机、齿轮、燃气/蒸汽轮机、液压透平、造纸机等的润滑。

大型机械和液压系统的冷却和过滤。

在燃油系统中用作供给和循环。

在船舶上、油厂、精炼厂、油罐场进行驳运。

ACG045系列三螺杆泵

ACG045 N7 NVBP   ACG045 N7 NVFP  ACG045 N7 NVFE

ACG045 N7 NTBP   ACG045 N7 NTFP  ACG045 N7 NTFE



ACG052系列三螺杆泵

ACG052 N7 NVBP   ACG052 N7 NVFP  ACG052 N7 NVFE

ACG052 N7 NTBP   ACG052N7 NTFP  ACG052 N7 NTFE



ACG060系列三螺杆泵

ACG060 N7 NVBP   ACG060 N7 NVFP  ACG060 N7 NVFE

ACG060 N7 NTBP   ACG060N7 NTFP  ACG060 N7 NTFE



ACG070系列三螺杆泵

ACG070 N7 NVBP   ACG070 N7 NVFP  ACG070 N7 NVFE

ACG070 N7 NTBP   ACG070N7 NTFP  ACG070 N7 NTFE



ACG螺杆泵

l  产品概述

流量：65~850升/分钟（50HZ）

最大压差：16巴

适用范围：润滑、循环、输送

l  用途

ACG泵可用于多种流体介质，如润滑油，燃油，植

物油，液压油以及其他液压流体、乙二醇、聚合物、

乳化液和任何带有一定润滑特性的非侵蚀性流体。

l  典型的应用有：

 柴油机、齿轮、燃气/蒸汽机、液压透平、造纸机等的润滑

大型机械和液压系统的冷却和过滤

在燃油系统中用作供给和循环

在船舶上、油厂、精炼厂、油罐场进行驳运

技术参数

l  出口压力

最大出口压力为16巴

l  压差

最大压差为16巴，但在低粘度介质中会有所降低，如下表所示：

粘度，mm2/S（cst）	2	7	12	20	30	37	≥37
最大压差（巴）	5	8	10	12	15	16	16



l  进口压力

最大进口压力为12巴

最小进口压力（吸力）取决于流体粘度和泵转速。比如，粘度和转速下降时，吸力就会增加。欲获得每种泵最小进口压力的相关信息，请向天曼泵业联系。

l  排量

单位：立方厘米/转

尺寸       045K   045N   052K   052N   060K   060N   070K   070N

排量       65     82     103    126     159    193    251    307

l  泄压阀

该泵配有一个带内部回路的泄压安全阀，防止出口管堵塞时引起泵进出口压差过大以保护泵。该阀能调节到不同的开启压力。泄压安全阀的限制值可以在工厂进行设置并在安装时进行调整
（见低压泵的安装和启动指导手册）。最大背压为4巴.

l  驱动

ACG泵最初的设计时直接通过弹性联轴节驱动的。在某些条件下，也可以使用其它驱动形式。比如使用齿轮或带轮进行驱动。但会在轴末端产生径向载荷。允许的径向压力根据不同的压力、速度和进口条件而变化。在压力为8巴、1750rpm和大气进口条件下，压力如下表所示

     尺寸            045     052     060       070

     最大压力（N）  900     1000    1000      1200

径向力允许范围请向天曼泵业咨询。



l  最大转速

最大转速为3600rpm。最大工作速度根据不同的进口条件有可能会降低以避免气蚀现象。

l  旋转方向

ACG泵为单向旋转：面对轴顺时针转动。

如有特殊要求，也可提供逆时针旋转的泵。

如果运行时间很短，比如只用一、二分钟排空出口管而言，只

要背压限制在3巴以内，泵业可以反向运行。

l  流体粘度

NVXX型：20-600cst

NTXX型：1.6-1500cst

l  流体温度

NVXX型：-20c至90c

     NTXX型：-20C至155c

l  噪声水平

典型的泵的声压级别是在开放空间环境下，距离泵1米处进行测量的。声压级别是在出口压力5巴、速度2900转/分钟、粘度37平方毫米/秒的状态下进行测量的

      尺寸                   045      052     060    070

      声压级别 分贝（A）     59       63      66     68



l  材料

            NVXX                              NTXX

泵体        球墨铸铁                          球墨铸铁

主动螺杆    经表面处理的钢                    经表面处理的钢

从动螺杆    铸铁，经表面处理                  铸铁，经表面处理

轴封       端面密封材料石墨/不锈钢         端面密封材料碳化硅/碳化硅

            辅助密封材料氟橡胶          辅助密封材料氟橡胶



l  安装

ACG泵与电机通过法兰和连接支架及弹性联轴节进行连接，支脚适合不同的管线可水平方、垂直方向或其它位置皆可。具体参见安装说明。标准情况下，泵应当出口朝左侧（从泵体后部看，见左图）。根据客户要求，也可提供相反方向的形式（见右图）。要获得关于安装的更多信息，请参阅低压泵安装指导说明。
