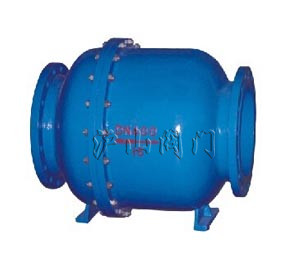

一、HQ45微阻球形止回阀介绍
HQ45微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻
损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵
出口，防止介质倒流。
微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用下可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
三、HQ45微阻球形止回阀主要技术参数
型 号
公称压力
(MPa)
壳体试验
压力(MPa)
密封试验
压力(MPd)
阀体材料
球体材料
HQ44 45X10
1.0
1.5
1.1
铸铁
碳钢包胶
HQ44 45X16
1.6
2.4
1.76
四、HQ45微阻球形止回阀主要外形尺寸
HQ45X-10 16外尺寸
公称通径
200
250
300
350
400
450
500
1600
700
800
900
1000
L(mm)
550
650
750
850
950
1050
1150
1350
1450
1650
1900
2100
H(mm)
510
570
640
715
815
825
980
1155
1260
1350
1660
1700
连接尺寸
法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
产品名称：
产品型号：
HQ45
产品口径：
DN15-800mm
产品压力：
1.6-6.4MPa
产品材质：
铸铁、铸钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
二、HQ45微阻球形止回阀用途及特点
