【详细说明】
【日标高平台球阀】基本说明
产品名称：（JIS VALVE）
型号: Q41F-10K
规格: DN15-DN350

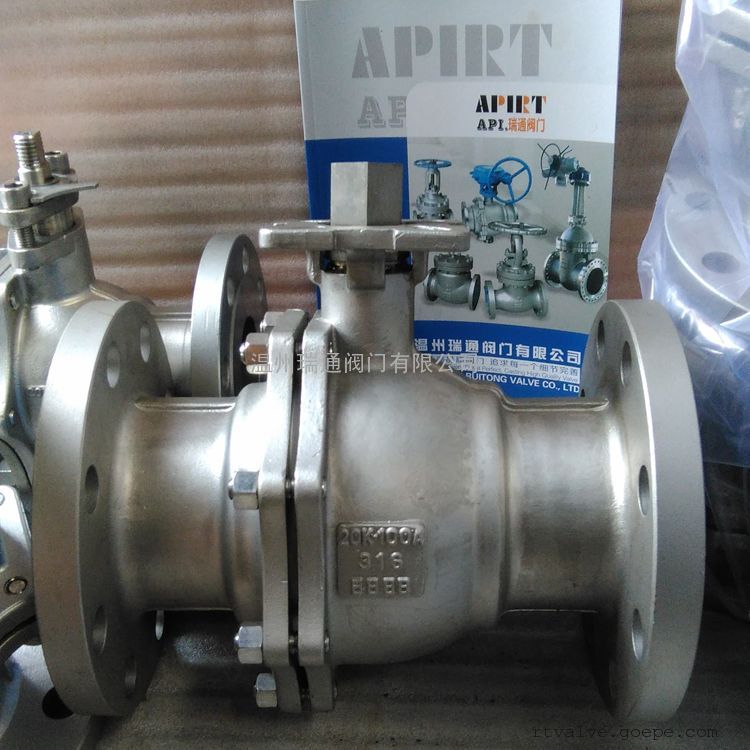

JIS VALVE Q41F-10K
日标球阀执行标准:
1.设计和制造： JIS B2002-1987.
2.检验和试验：JIS B2003-1994.
3 .法兰连接： JIS B2220-2004.
【日标高平台球阀】优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
【日标高平台球阀】分类
球阀按结构形式可分：
一、浮动球球阀
浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。
二、固定球球阀球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门球阀的。
三、弹性球球阀
【日标高平台球阀】工作原理
A、开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的***后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
【日标高平台球阀】产品特点
1、
启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、
上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、
单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、
低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、
楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、
密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
为了减少球阀的操作扭矩和增加密封的可靠程度，又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
【日标高平台球阀】安装
1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2）安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5）本类阀应安装在管道的水平方向或垂直方向。
6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
【日标高平台球阀】操作和使用
1）操作前须确认管路和阀已被冲洗过。
2）阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。
3）当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。
【日标高平台球阀】维修
拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据
注意：
●球阀在关闭状态下，阀体内部依旧存在受压流体
●维修前，解除管线压力并使阀门处于打开位置
●维修前，断开电源或气源
●维修前，将执行机构与支架脱离
●必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作
●分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具
●装配时法兰上的螺栓必须对称、逐步、均匀地拧紧
●清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗
●分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等
●非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡
●清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染
●新零件在装配前也需清洗干净
●使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221 润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂
●装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔
1)、填料处得再锁紧
若填料处有微泄发生，须再锁紧阀杆螺母。
注意：不要锁太紧，通常再锁1/4圈～1圈，泄露即会停止。
2)、更换阀座和密封件
A)、拆卸
使阀处于半开位置，冲洗、清除阀体内外可能存在的危险物质。
关闭球阀，拆掉两边法兰上的连接螺栓和螺母，然后将阀由管线上完全移除。
依序拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、格南、耐磨片、阀杆填料。
拆卸体盖连接螺栓和螺母，将阀盖与阀体分离，并拿掉阀盖垫圈。
确认阀球在“关断”位置，这可以将其较容易的从阀体拿出，随后取出阀座。
由阀体中孔向下轻推阀杆直到完全取出，然后取出O型圈及阀杆下填料。
注意：请谨慎操作，以避免擦伤阀杆表面及阀体填料函密封部位。
B)、重新组装
清洗和检查拆下零件，强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件。
按拆卸的相反顺序进行组装。
用规定的扭矩，交叉锁紧法兰连接螺栓。
用规定的扭矩，锁紧阀杆螺母。
安装执行机构后，输入相应的信号通过旋转阀杆带动阀芯旋转，使阀门至打开和关闭位置。
如有可能，请在回装管道前，按相关标准对阀进行压力密封测试和性能测试。
1、原理
球阀的启闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
2、适用场所
低压、小口径管道上用于截断水流和改变水流的分配或需快速启闭的场所。
【日标高平台球阀】技术参数
试验项目
壳体试验
密封试验
上密封试验
气密封试验
介质
水
气
单位
MPa
MPa
MPa
MPa
公称压力
10K
2.4
1.5
1.5
0.5-0.7
20K
5.8
4.0
4.0
名称
材料
阀体
A216WCB
A352 LCB
A217 WC6
A217 WC9
A217C5
A351 CF8
A351 CF8M
A351 CF3
A351 CF3M
球体
A182 F6
A182 F304
阀杆
A182 F6
A182 F304
A182 F316
A182 F304L
A182 F316L
手柄
KTH350-10
螺柱
A193-B7 A320-L7
A193-B8
螺母
A194-2H A194-7
A194-8
型号
规格 (mm)
尺寸 (mm)
inch
DN
L
D
D1
D2
b
z-Φd
H
D0
Q410F/Y-10K Q341F/Y-10K
Q641F/Y-10K
1/2″
15
108
95
70
52
12
4-Φ15
68
115
3/4″
20
117
100
75
58
14
4-Φ15
75
130
1″
25
127
125
90
70
14
4-Φ19
85
150
11/4″
32
140
135
100
80
16
4-Φ19
96
190
11/2″
40
165
140
105
85
16
4-Φ19
107
230
2″
50
178
155
120
100
16
4-Φ19
118
240
21/2″
65
190
175
140
120
18
4-Φ19
145
280
3″
80
203
185
150
130
18
8-Φ19
160
310
4″
100
229
210
175
155
18
8-Φ19
185
330
5″
125
356
250
210
185
20
8-Φ23
230
600
6″
150
394
280
240
215
22
8-Φ23
260
800
8″
200
457
330
290
265
22
12-Φ23
310
1000
10″
250
533
400
355
325
24
12-Φ25
350
1200
型号
规格 (mm)
尺寸 (mm)
inch
DN
L
D
D1
D2
b
z-Φd
H
D0
Q41F/Y-20K Q341F/Y-20K
Q641F/Y-20K
1/2″
15
140
95
70
52
14
4-Φ15
72
115
3/4″
20
152
100
75
58
16
4-Φ15
75
130
1″
25
165
125
90
70
16
4-Φ19
85
150
11/4″
32
178
135
100
80
18
4-Φ19
95
190
11/2″
40
190
140
105
85
18
4-Φ19
110
230
2″
50
216
155
120
100
22
8-Φ19
120
240
21/2″
65
241
175
140
120
24
4-Φ19
150
280
3″
80
283
200
160
135
26
8-Φ23
165
310
4″
100
305
225
185
160
28
8-Φ23
190
330
5″
125
381
270
225
195
30
8-Φ25
240
600
6″
150
403
305
260
230
32
12-Φ25
270
800
8″
200
502
350
305
275
34
12-Φ25
315
1000
10″
250
568
430
380
345
34
12-Φ27
380
1200
【美标闸阀】售后服务
品牌：温州瑞通
型号：Q41F-10K Q41F-20K
结构形式：浮动球直通式
材质：不锈钢
连接形式：法兰
公称通径：DN15-DN300 mm
适用介质：水;油品;各种高腐蚀化学介质;弱酸碱介质
压力环境：常压
工作温度：常温
驱动方式：手动
流动方向：双向
标准：日标
零部件及配件：配件
用途：截止
类型：直通式
作用对象：水
型号: Q41F-10K Q41F-20K
规格: DN15-DN350
JIS VALVE
Q41F-10K Q41F-20K
球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质球。
主要零件材料
阀盖
主要连接尺寸Z41W-10K/20K
主要连接尺寸Z41W-10K/20K
◆产品售后服务:
温州瑞通阀门公司郑重承诺：
a. 产品的各项性能达到国家标准及有关优等品的规定标准。
b. 产品到货后,顾客验收过程中，如出现于合同要求之际不符情况,本公司接到顾客通知后两小时内作出答复。
c. 在正确安装，使用的条件下，产品出现种类质量问题如确系本公司产品质量问题，本公司将负责到底，并无偿进行包退、包修、包换。
d. 本公司承诺：三保四包：保质、保量、保及时、包修、包换、包退、包损失
f.联系人；朱华锋 手机；158 8873 2537
订货须知：
一、① 日标高平台球阀产品名称与型号
② 日标高平台球阀口径
③日标高平台球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司日标高平台球阀型号，请按 日标高平台球阀型号直接向我司销售部订购。
三、日标高平台球阀当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
