主体材料：
不锈钢304 316 321 304L 316L
适用温度：
-46℃-450℃ ℃
压力范围：
1.0MPa-12MPa Mpa
适用介质：
水，油品，醋酸，碱酸等弱酸介质
公称通径：
DN15-DN600 mm
连接形式：
法兰
产品型号：
Q41F-16P Q41F-25P Q41F-40P Q41F-64P Q41F-100P Q41F-16R
Q41F16PL Q41F-16RL

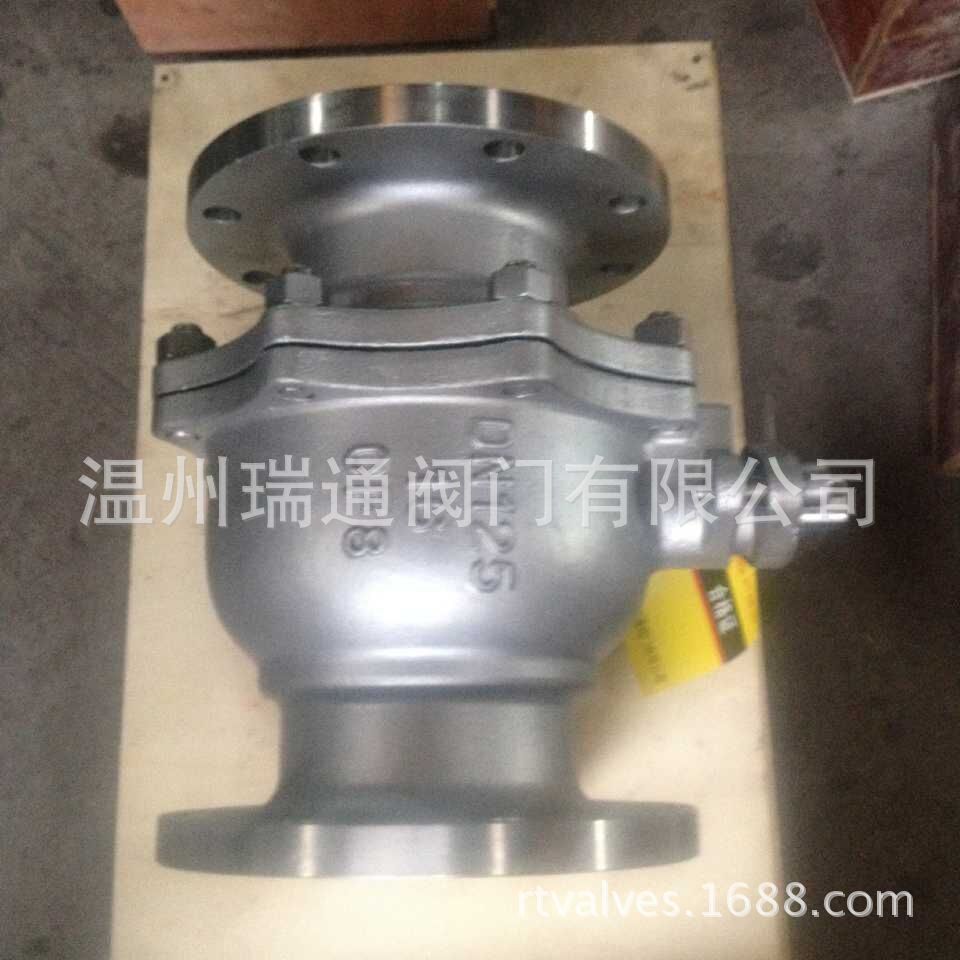

【不锈钢法兰球阀】基本说明
不锈钢法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。不锈钢法兰球阀完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
【不锈钢法兰球阀】产品特点
不锈钢法兰球阀特点：
不锈钢法兰球阀有：球阀有O型球阀和V型球阀之分。O型球阀采用浮动式结构，球芯为精密铸件，外表镀硬铬处理，阀座采用增强聚四氟乙烯材料，流道口与管道口径相同，流通能力极大，流阻极小，关闭时无泄漏，一般做开关阀使用，特别适用于高粘度、含纤维、颗粒状介质；V型球阀采用固定式结构，球芯上开有V型切口，可实现比例调节，流量特性为近似等百分比。
根据工艺设备不同可选用气动或电动,分别组成气动球阀和电动球阀,其中气动球阀如要实现比例调节须配阀门定位器，电动球阀如要实现比例调节须选电子式电动执行机构或配伺服放大器等。
从材质上,可以分为:碳钢球阀,不锈钢304球阀,316球阀和铜球阀
用应用上,可以分为:高压球阀和低压球阀
高压球阀: 主要应用在石油、天然气、液压油、工程机械等行业
低压球阀：主要应用在介质为水等腐蚀性管路上！
【不锈钢法兰球阀】参数规格
不锈钢法兰球阀 参数 以及不锈钢法兰球阀安装数据：
PN1.6MPa不锈钢法兰球阀主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(Kg)
2.5
3
5
6
7
10
15
19
33
58
93
160
PN2.5MPa 不锈钢法兰球阀主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
2.5
3
5
6
7.5
10
15
20
33
60
93
175
PN4.0MPa 不锈钢法兰球阀主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
3
4
5
7
9
12
18
28
46
75
106
190
PN6.4MPa 不锈钢法兰球阀主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1100
1100
1500
1800
Wt(Kg)
6.5
7
8
12
14
18
28
40
65
98
140
250
PN10MPa 不锈钢法兰球阀主要连接尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1100
1100
1500
1800
Wt(Kg)
6.5
7
10
15
18
25
32
46
75
【不锈钢法兰球阀】工作原理
不锈钢法兰球阀工作原理：
通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。 本类阀应安装在管道的水平方向。
【不锈钢法兰球阀】安装
1)、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2）、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3)、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4)、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.
5)、本类阀应安装在管道的水平方向或垂直方向。
6)、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7)、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
【不锈钢法兰球阀】售后服务
◆产品售后服务:
a. 产品的各项性能达到国家标准及有关优等品的规定标准。
b. 产品到货后,顾客验收过程中，如出现于合同要求之际不符情况,本公司接到顾客通知后两小时内作出答复。
c. 在正确安装，使用的条件下，产品出现种类质量问题如确系本公司产品质量问题，本公司将负责到底，并无偿进行包退、包修、包换。
d. 本公司承诺：三保四包：保质、保量、保及时、包修、包换、包退、包损失
f.联系人；朱华锋 手机；158 8873 2537
订货须知：
一、① 不锈钢法兰球阀产品名称与型号
②不锈钢法兰球阀口径
③不锈钢法兰球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司 不锈钢法兰球阀型号，请按不锈钢法兰球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
