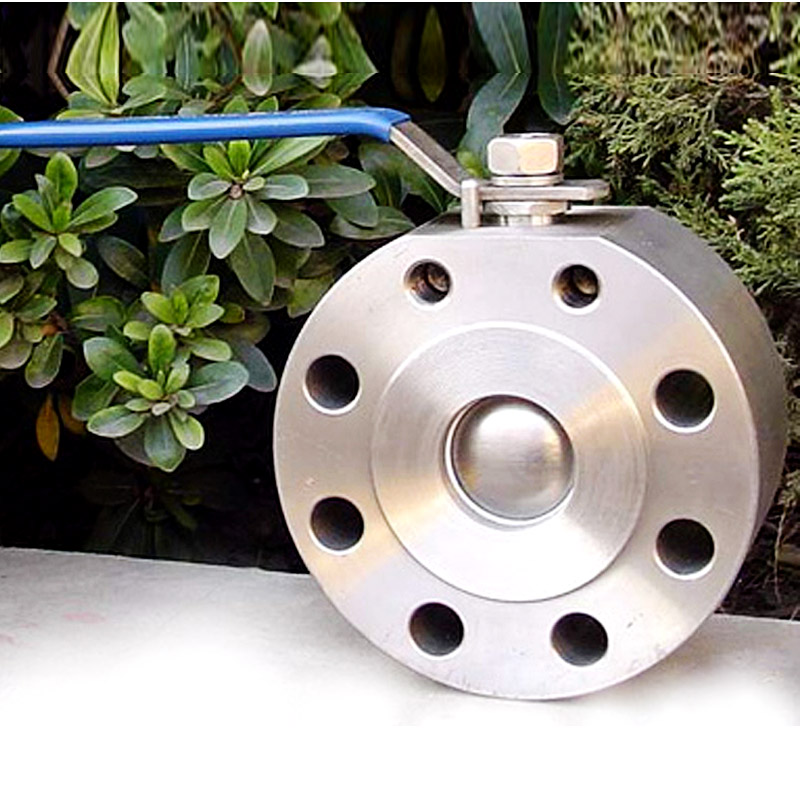

船用不锈钢超短型球阀 对夹式球阀
【产品名称：对夹式球阀】
【产品型号：Q71F-16P】
上海杰一阀门Q71F-16P对夹式球阀球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
【产品介绍】：
上海杰一阀门Q71F-16P对夹式球阀是引进的欧洲设备中消化吸收的先进技术，设计新颖的一体式超短结构，和普通球阀相比，具有体积小，阀座与端面法兰距离近，物料滞留少，密封性能优越，使用寿命长等特点。广泛应用于日用化工、制药、啤酒、油脂等轻工行业，并可在细软颗粒介质输送和真空管路上使用，是现代工业最理想的阀门之一。
【工作原理】：
Q71F-16P对夹式球阀主要阀体材质有铸钢(WCB)或不锈钢，阀座多选用聚四氟乙烯，密封性能好，用于输送气体或液体的介质的管道上宜使用，驱动方式为手动、气动或电动。只需要用旋转90度的操作和很小的转动力矩就能达到接通或切断管道的介质。
【产品特点】：
1、根据用户需要，可设有防静电结构。
2、阀座采用弹性密封结构，密封可靠，启闭轻松。
3、设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
4、具有结构长度短、重量轻、安装方便、节省材料等显著的优点
本公司生产的船用球阀品种有：
船用液动球阀
船用高压手动球阀CB/T3191-92
船用手动球阀
船用不锈钢超短型球阀
船用对夹式薄型球阀
船用三通球阀
一片式/两片式/三片式不锈钢螺纹球阀
600LB锻钢对焊球阀
1500LB锻钢丝扣球阀
三块式高压内螺纹球阀
高压对焊球阀
高压法兰球阀
船用液动球阀
公称压力：PN1.6MPa
公称通径：DN15-DN200
船用手动高压球阀CB/T3191-92的用途和特点：
船用手动高压球阀CB/T3191-1992
型式:A型B型C型D型
公称压力:PN 6.4 10.0 16.0 20.0 32.0 Mpa
公称通径:DN10-DN80
适用介质:空气，二氧化炭，液压油。
主要材质说明:阀体接头；铝青铜/碳素钢，球体阀杆；铝青铜，不锈钢
对夹薄型球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
对夹薄型球阀用途：
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度29~180℃(密封圈为增强聚四氟乙烯)或29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质.
对夹薄型球阀性能参数:
|
公称通径：
|
DN15-DN200
|
|
公称压力：
|
PN10，PN16，PN40
|
|
适合法兰：
|
ANSI CLASS150, 300
|
|
手柄操作或驱动器装置操作
|
|
序号
NO
|
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢CF8M/CF8
|
碳钢WCB
|
|
2
|
球
|
不锈钢316/304
|
不锈钢SS304
|
|
3
|
密封垫
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
4
|
阀杆
|
不锈钢316/304
|
不锈钢SS304
|
|
5
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
6
|
定位锁
|
不锈钢304
|
不锈钢SS304
|
|
7
|
手柄
|
不锈钢304
|
不锈钢SS304
|
|
8
|
阀杆螺母
|
不锈钢304
|
不锈钢SS304
|
|
9
|
填料压盖
|
不锈钢304
|
不锈钢SS304
|
|
10
|
手柄套
|
塑料
|
塑料
|
|
11
|
密封瓶帽
|
不锈钢316/304
|
不锈钢SS304
|
|
12
|
垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
上海冠阀给您提供：供应对夹式薄型球阀，供应对夹式薄型球阀规格，批发供应对夹式薄型球阀，供应对夹式薄型球阀使用方法，供应对夹式薄型球阀注意事项，供应对夹式薄型球阀产品说明等相关信息，欢迎您的咨询和查看。
船用德标不锈钢法兰球阀，船用青铜球阀，船用DIN型带手柄球阀
本公司生产船用不锈钢/锻钢/碳钢黄铜/青铜一片式、两片式、广式、三片式内/外螺纹球阀，法兰球阀，精铸超短型球阀（超薄型球阀），焊接球阀，保温球阀，三通法兰球阀，三通螺纹球阀，黄铜浮球阀，真空球阀，
驱动方式：手动，电动，气动，液控
阀芯；不锈钢/青铜密封；四氟乙烯
船用不锈钢超短型球阀
型号：Q41F、Q44F
公称压力：1.6MPa-6.4MPa
公称通径：DN15-DN250mm
适用温度范围：≤150℃
适用介质：硝酸类、醋酸类、水、油、气类及某些腐蚀性液体
