ZJQ型潜水渣浆泵产品简介

ZJQ型潜水渣浆泵是电机与水泵同时潜入介质中工作。该泵过流件采用高强耐磨合金、高铬铸造而成。该系列泵采用全新的设计理论与设计方法。其性能指标达到了国内领先水平。
ZJQ型无堵塞渣浆泵是我公司根据ZJL、PV、QV型立式渣浆泵改进研发出来的新型潜水无堵塞渣浆泵，该系列泵采用独特新型双短面合金外装机械密封，能有效地输送含有高浓度的渣浆固体物和纤维，改变了叶轮防倒转的办法。并且安装了搅拌副叶轮，能将沉淀于水底的矿渣、淤泥搅拌成湍流后排送出去，大大提高了泵的工作效率。输送最大浓液按重量计为50%~60%。

ZJQ型潜水渣浆泵型号意义

32ZJQ-13-15-K-B
32：出口水径
ZJ：渣浆泵
Q：潜水
13：流量
15：扬程
K：开式叶轮
B：闭式叶轮

ZJQ型潜水渣浆泵优点

1、 结构紧凑、占地面积小，由于潜入液下工作，因此可直接安装于矿渣排浆池内，无需建造专门的泵房安装及电机，也可以节省大量的土地和基建费用。
2、 模块化设计，零部件互换性、通用性极高，大大缩短了交货周期，并能最大限度地满足用户特定要求。泵出厂时自带标准8米电缆。
3、 安装维修方便，自由安装。
4、 ZJQ渣浆泵，由于泵和电机同轴、轴短、转动部分重量轻。因此轴承上承受的载荷（径向）相对较小，比PV、QV、ZJL等泵寿命长。
5、 不存在汽蚀，破坏及灌引水等问题，特别是后一点给操作人员带来了很大的方便，正是由于上述优点，ZJQ型潜水渣浆泵已越来越受到人们的重视，使用范围也越来越广。
6、 正常通过粒度为允许间断通过的最大粒度的56%。
7、 采用先进技术、无堵塞，排污能力强。介质重度1.35kg/dm3，电压380V，频率50Hz。
8、 设计合理、配套电机功率小，节能效率显著。
9、 采用最新材料的机封密封，可以使泵安全连续运行，
10、 能够在全扬程范围内使用，而保证电机不过载。
11、 处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度浆为45%，矿浆为60%，该泵性能优越，质量可靠，服务一流。
12、 ZJQ-K型潜水渣浆泵为离心渣浆泵，适于输送磨蚀性，粗颗粒高浓度渣浆泵，泵一般侵入池内工作。

ZJQ型潜水渣浆泵结构特点

ZJQ型潜水渣浆泵为立、卧式单泵壳结构，单级单吸离心式水泵，叶轮与轴采用螺旋连接，电机与泵同轴，两者通过油隔离室和机械密封组件隔开，电机完全密封，ZJQ型潜水渣浆泵是电机一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑、配备多种保护密封，使泵运行安全可靠。
过流部分采用了高铬耐磨合金材料，使用寿命较长。叶轮经精密加工，并进行严格动力平衡，运行平稳、无振动，保持较高工作效率，是国内同类泵寿命的2-5倍。
采用YE2系列国际电机，F级绝缘，运行安全可靠。
采用双道串联密封。选用新型合金机械密封，具有密封可靠耐磨、寿命长等特点。

ZJQ型潜水渣浆泵主要用途

ZJQ型潜水渣浆泵，设计流量扬程覆盖面广，能满足不同场合之需求：
矿山输送矿砂液体、工厂废水、土木建筑工程排水、地铁排水、工程印染，更适用于电力、冶金、煤炭、建材等产业，处理介质为含固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度为45%矿浆为60%介质温度40℃。
叶轮形式
闭式叶轮：叶轮形式为闭式，耐磨蚀性较好，泵效率提高。
   开式叶轮：叶轮过流能力大，在输送污垢物料时，不需要经常清理，使清理工作变得相对容易很多。

ZJQ潜水渣浆泵使用方法及注意事项

1、 ZJQ潜水渣浆泵使用前应仔细检查电缆是否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2、 ZJQ潜水渣浆泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。
3、 电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安排人下水做事或移动，以防万一电泵漏电而发生意外事故。
4、 电泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。
5、 不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%），最好能控制在建议使用扬程范围以内，以防电泵超载而烧坏电机。
6、 无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

ZJQ潜水渣浆泵的维护保养

1、 电泵应有专人管理与使用，并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。
2、 每次使用特别是用于较稠较粘的介质后，应将潜水电泵放入清水中运行数分钟，防止泵内留沉积物，保证潜水排污泵的清洁。
3、 ZJQ型潜水渣浆泵如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵使用寿命，可向油漆脱落的地方喷涂油漆，以免锈蚀。
4、 在常规状态下污水泵每使用300~500小时后应加注或更换油室中机油(10-30号机油),使机械密封保持良好的润滑状态，提高机械密封的使用寿命。
5、 ZJQ潜水渣浆泵拆卸、维修后，机壳组件必须经0.2MPa气密试验检查，以确保电机密封可靠，检测水泵宜采用点击的方式，确保产品正常后再启动电机。

6、 叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到ZJQ潜水渣浆泵的性能，必要时应更换。

ZJQ型潜水渣浆泵的生产故障与排除方法

故障	发生故障原因	排除方法
泵不排水	转向不对 叶轮损坏 吸入口堵塞	检查转向 换新叶轮 排除堵塞
轴承寿命短	泵内有摩擦 叶轮失去平衡 油缸内进入异物 润滑油量少	消除摩擦 换新叶轮 清洗油缸 添加机油
泵震动噪声大	轴承损坏 叶轮不平衡 流量不均匀 泵抽空	换新轴承 换新叶轮 增加进量和 附加清水
扬程不够	叶轮和护板间隙过大 大块颗粒堵塞叶轮流道	更换新叶轮或护板 清理叶轮、泵体

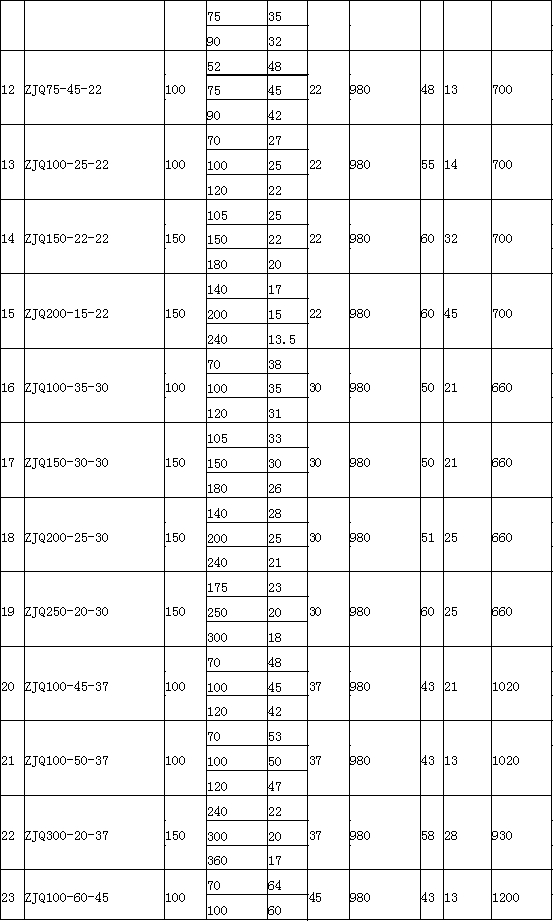

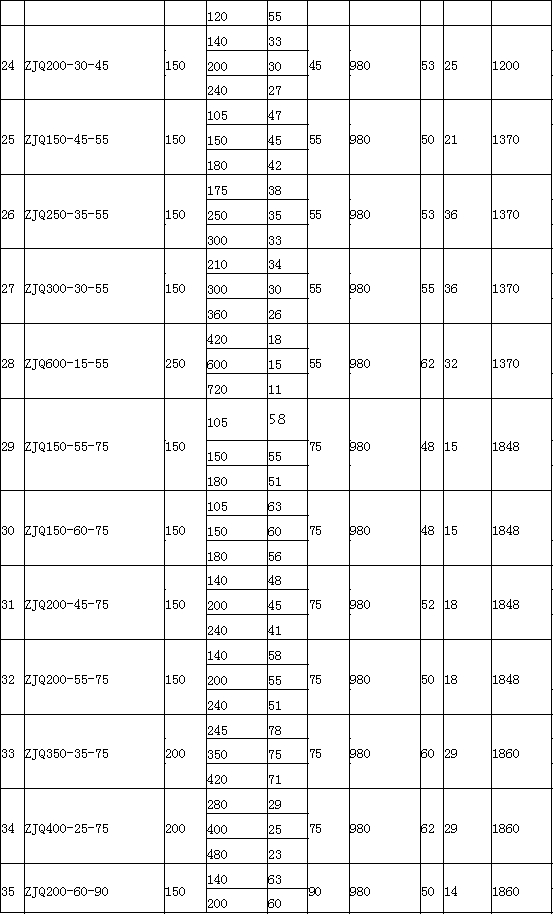

ZJQ型潜水渣浆泵性能参数：

关于物流：经协商后，运输方式、到达地及费用负担，供方负责运输，运费供方承担，货物交付到需要交货地点之前的风险由供方承担。

交易流程：结算方式、时间及期限：预付合同总金额的90%，货到后付5%，滞留5%的质保金，质保期为6个月。供方交货时，必须随货一起提供该批货物的相关合格证明材料。
