一、泵的用途和适用范围

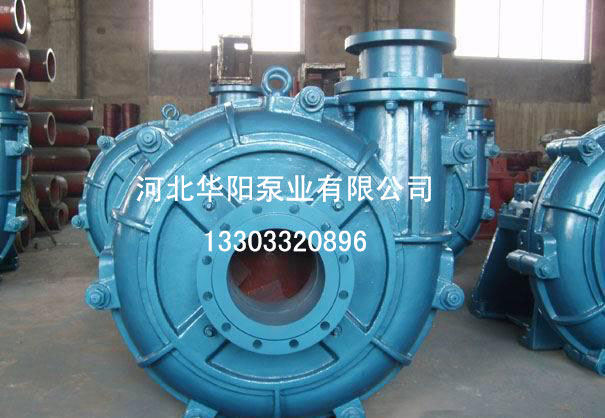

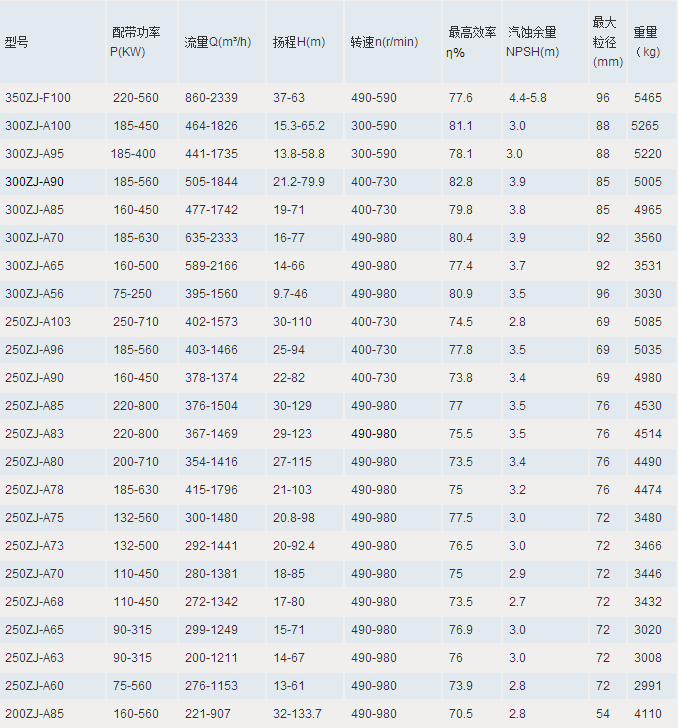

ZJ系列渣浆泵性能参数：
华阳泵业主营产品：ZJ系列卧式渣浆泵 ZJL系列立式渣浆泵 ZJQ系列潜水渣浆泵 ZGB(P)系列卧式渣浆泵 YW系列液下渣浆泵 YZ系列液下渣浆泵 DT脱硫泵 DTL脱硫泵 M，AH，HH系列高扬程渣浆泵 AHR系列衬胶渣浆泵 HW混流泵 ISG立式管道泵 ISW卧式管道泵 YW无堵塞液下排污泵,NSL液下泥浆泵,NWL立式污水泵,潜水泵 农用轴流泵、农用软轴泵、农用双吸泵、渣浆泵配件：渣浆泵叶轮 渣浆泵护套 渣浆泵涡壳 渣浆泵护板 渣浆泵泵壳等OEM代加工服务。
我公司承揽带图加工业务。产品主要为煤炭、电力、冶金、石油、化工、造纸、制药等部门提供配套专用，公司产品销往全国25个省市。
华阳泵业主营产品：ZJ系列卧式渣浆泵 ZJL系列立式渣浆泵 ZJQ系列潜水渣浆泵 ZGB(P)系列卧式渣浆泵 YW系列液下渣浆泵 YZ系列液下渣浆泵 DT脱硫泵 DTL脱硫泵 M，AH，HH系列高扬程渣浆泵 AHR系列衬胶渣浆泵 HW混流泵 ISG立式管道泵 ISW卧式管道泵 YW无堵塞液下排污泵,NSL液下泥浆泵,NWL立式污水泵,潜水泵 农用轴流泵、农用软轴泵、农用双吸泵、渣浆泵配件：渣浆泵叶轮 渣浆泵护套 渣浆泵涡壳 渣浆泵护板 渣浆泵泵壳等OEM代加工服务。
ZJ系列渣浆泵是石家庄工业泵厂与中国煤科院唐山分院联合开发的新型高效节能抗磨蚀泵。该系列泵在水力设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内领先水平，大部分泵的效率指标居国际先进水平。可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆及重介输送等。其允许输送的最大浆体重量浓度Cw为：灰（渣）浆和煤浆45%；矿浆和重介60%。
二、、泵的型式、结构特征与型号

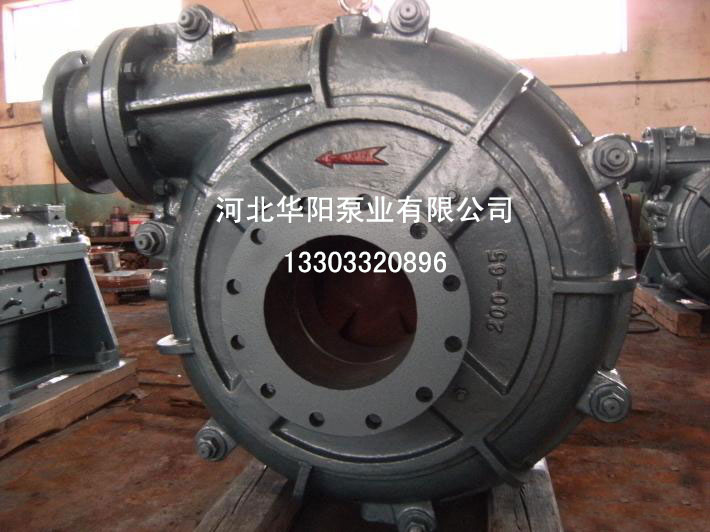

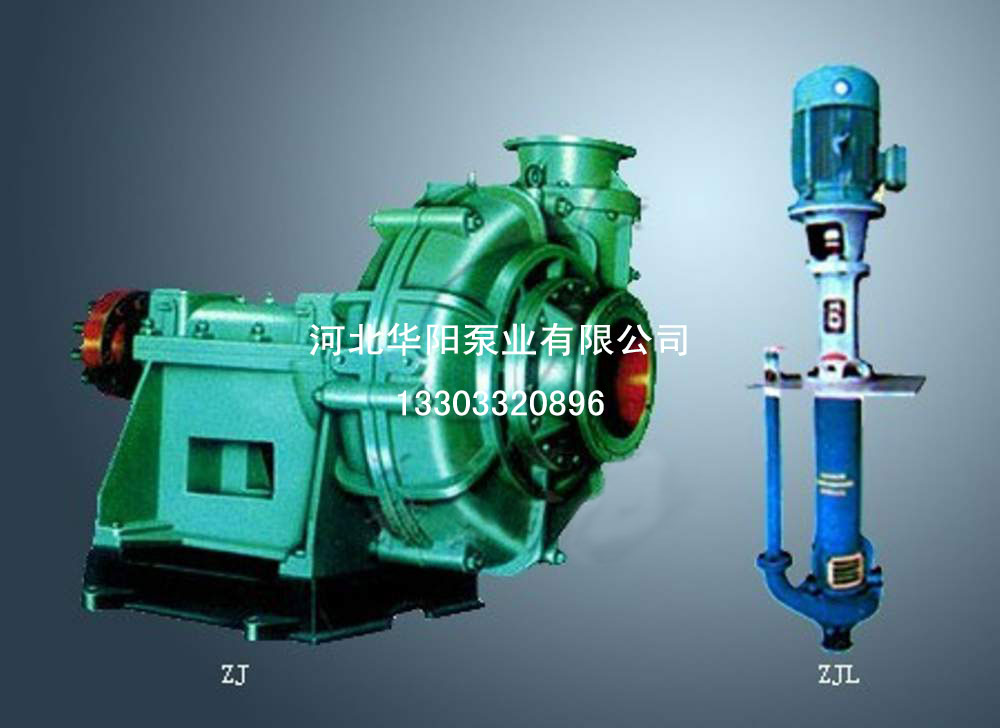

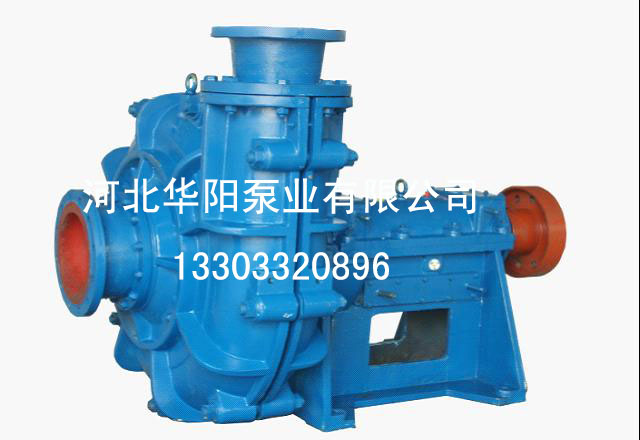

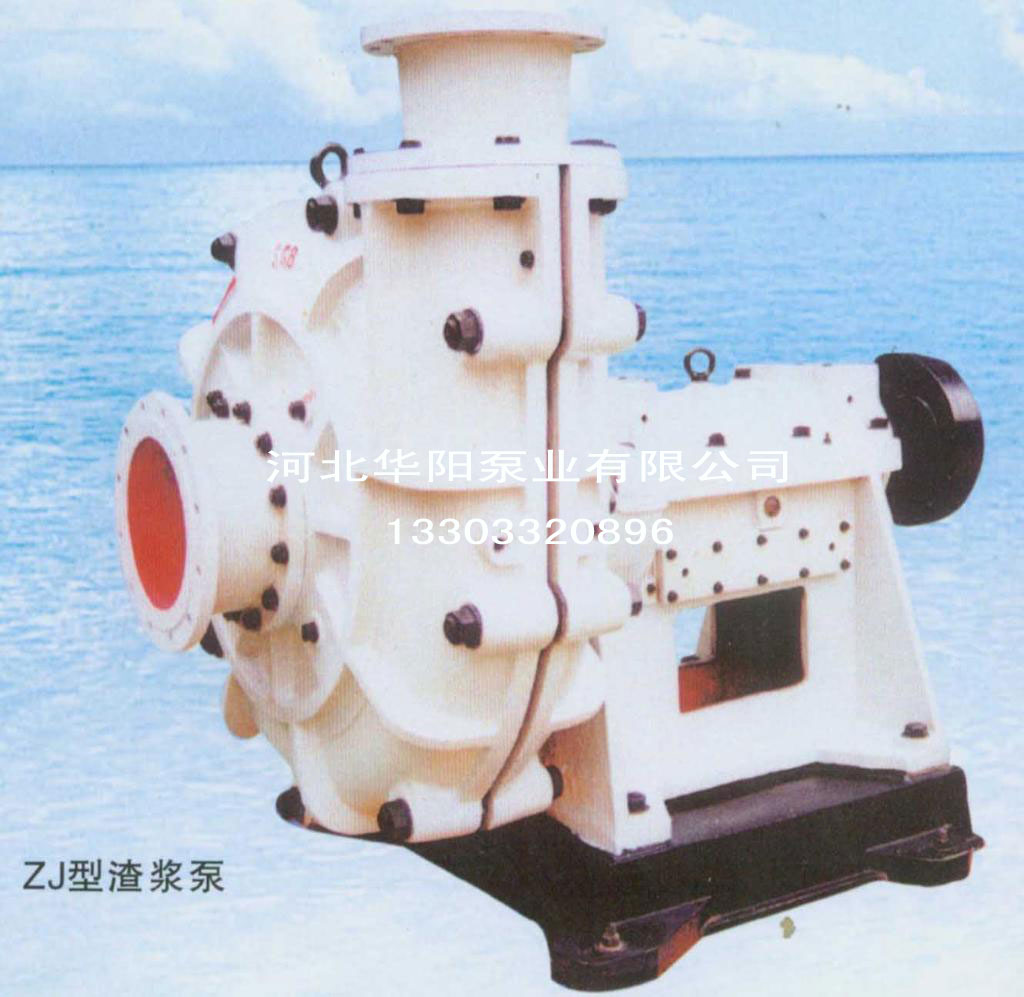

ZJ系列渣浆泵的型式分两大类，一类是ZJ型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL型，为立式轴向吸入单级单吸离心式渣浆泵。
(1)ZJ型渣浆泵的结构特征
① 泵头部分
ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要，泵的出水口位置可按45°间隔旋转八个不同的角度安装使用。
ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制做（包括涡壳、前护板、后护板），或用橡胶制作（包括前涡壳、后涡壳）。
叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片，通常有3-6枚。背叶片分布在前盖板和后盖板的外侧，通常为8枚。叶轮的材质为高铬合金铸铁，叶轮与轴为螺纹联结。
轴封装置有副叶轮＋填料组合密封、填料密封、机械密封三种型式，见图1。
副叶轮＋填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成，见图1中5。
填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成，见图1中5a。
机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成，见图1中5b。
②托架部分
托架部分有水平中开式和筒式两种结构。
中开式托架有稀油润滑和油脂润滑两种型式。稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成，见图1。150ZJ及以上各泵型还带有水冷却装置。油脂润滑托架与稀油润滑托架主要区别是：增加了嵌入透盖和油杯，去掉了水冷却装置，见续图1中16a。
筒式托架均采用油脂润滑，主要由托架体、轴承体、轴、轴承、轴承顶套、轴承压盖、油封、油杯、挡水盘、拆卸环等零件组成，见续图1中16b。筒式托架只适用于200ZJ及以下功率较小的泵型，目前仅有T200ZJ-I-A70、T200ZJ-I-A60、T150ZJ-I-A60三种规格。

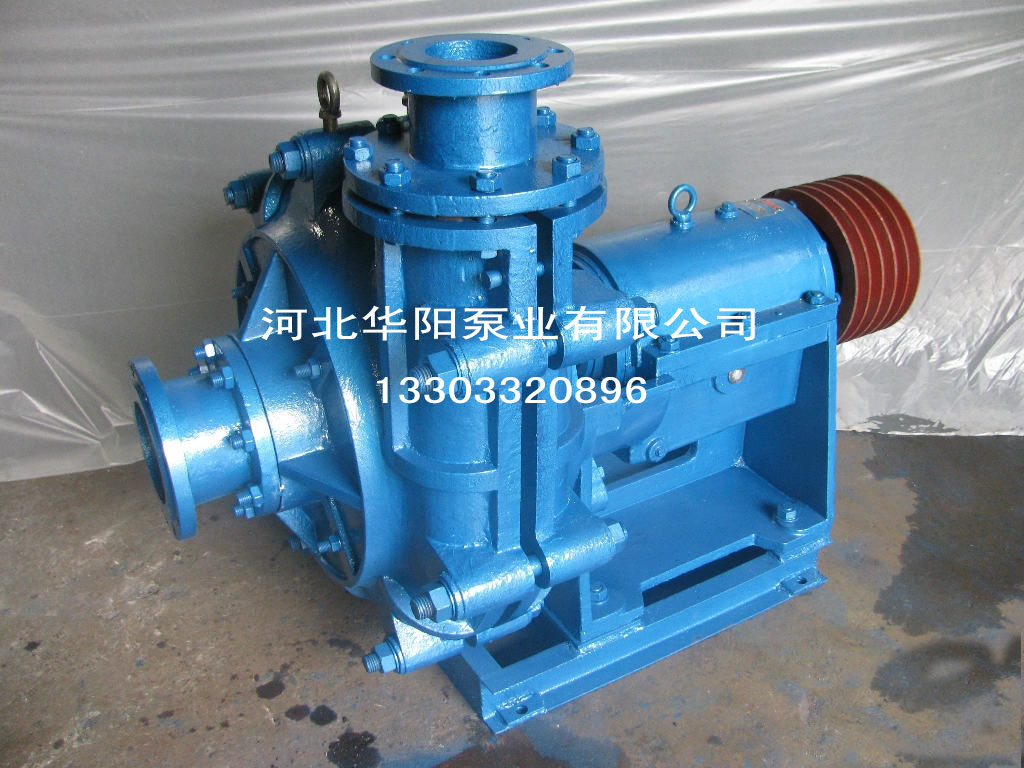

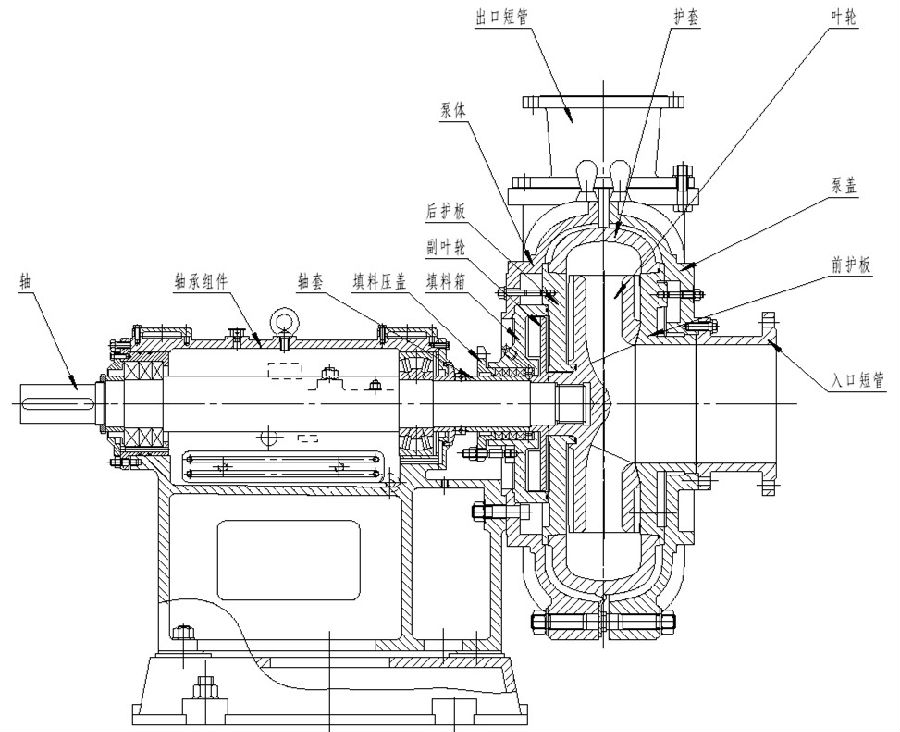

ZJ型泵的具体结构参见图1。
（2）ZJ型渣浆泵的型号及意义
T200ZJ-Ⅰ-A60
T:筒式托架，中开式托架不标注
200:泵出口直径 200mm
ZJ:ZJ型渣浆泵
Ⅰ:泵适用级数，Ⅰ为一级 Ⅱ为二级；、
A:叶轮叶片数，A为5枚，B为4枚，C为3枚；
60:叶轮名义直径 cm
三、泵的起吊
起吊有包装箱的泵，应按包装箱上的标识套系钢丝绳。吊运时，不得使箱底或侧面受冲击或剧烈振动，包装箱不得过度倾斜，不许将包装箱放在带尖棱的物体上，更不得倒置。
起吊没有包装箱的泵，按下列要求执行：
（1）起吊不带底座或只带单独底座的卧式泵，起吊重心应在托架的侧面方孔靠近泵头处，钢丝绳应由此处穿过垂直向上与起重吊钩联接。为保持泵的平衡，应在泵壳上的吊环螺钉与起重吊钩之间设置辅助起吊钢丝绳。托架盖上和前后泵壳上的吊环螺钉是为拆装托架盖或前后泵壳而设置的，不得单独用于整体泵的起吊，以免造成事故。
（2）起吊带电机和共同底座的卧式泵，起吊重心在托架的方孔靠近联轴器处，钢丝绳由此处穿过垂直向上与起重吊钩联接，为保持平衡，还必须在泵壳上方的吊环螺钉、电机吊环螺钉与起重吊钩之间设置辅助起吊钢丝绳。
（3）带偶合器等中间变速装置的卧式泵机组应采用分体吊装。
(4） 钢丝绳与泵体接触的部位应加垫软物防护，以免损坏泵外观或造成钢丝绳切断。

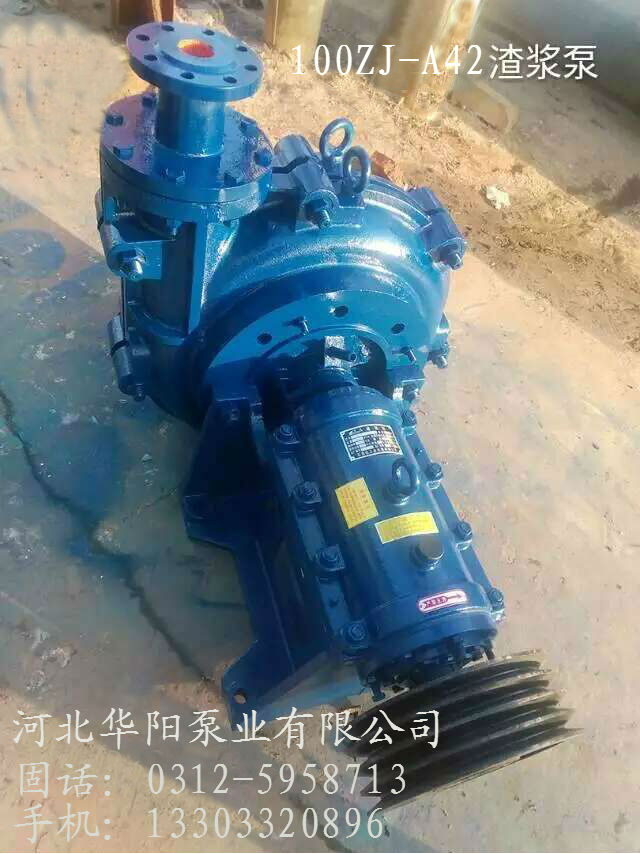

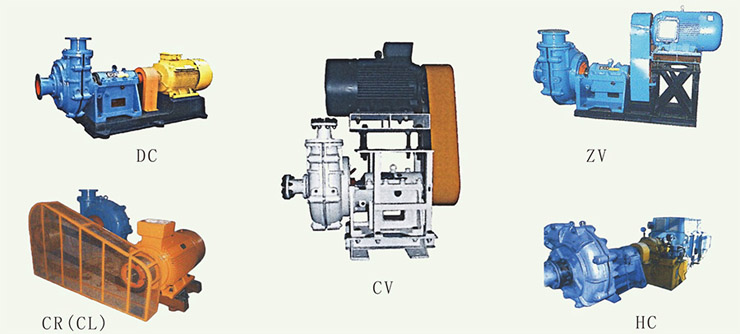

ZJ系列渣浆泵的传动方式：

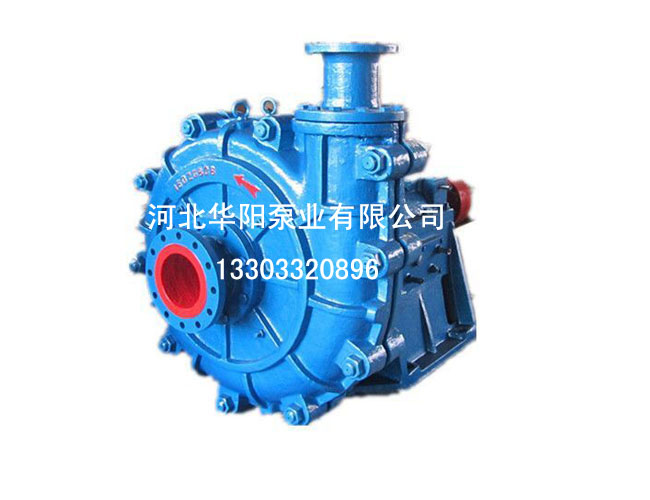

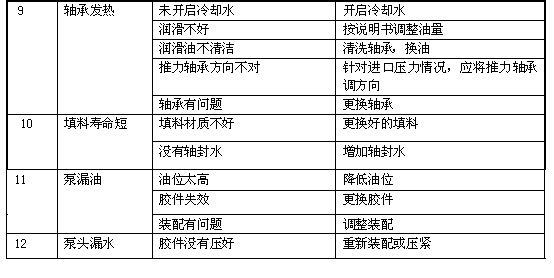

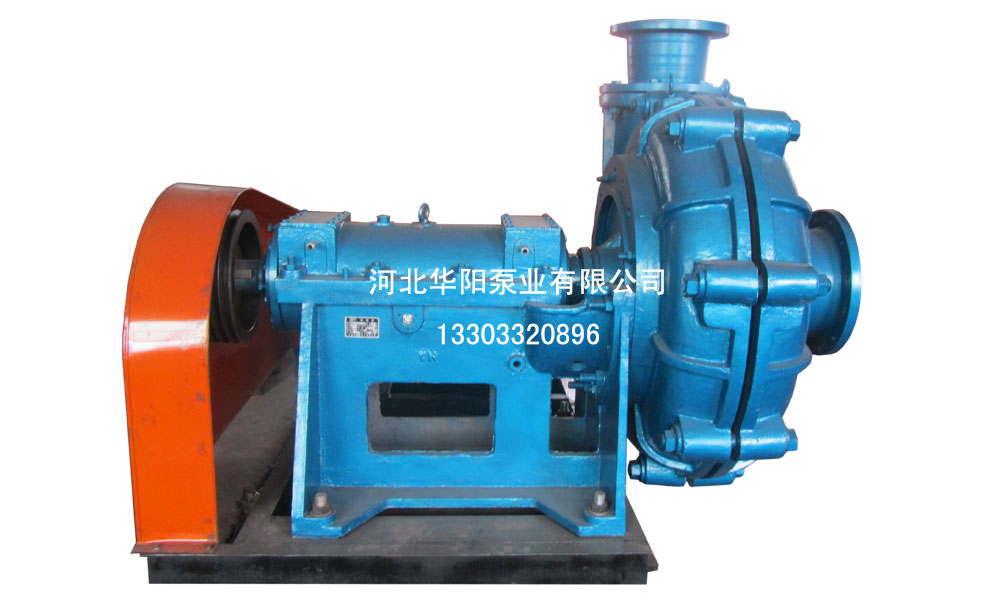

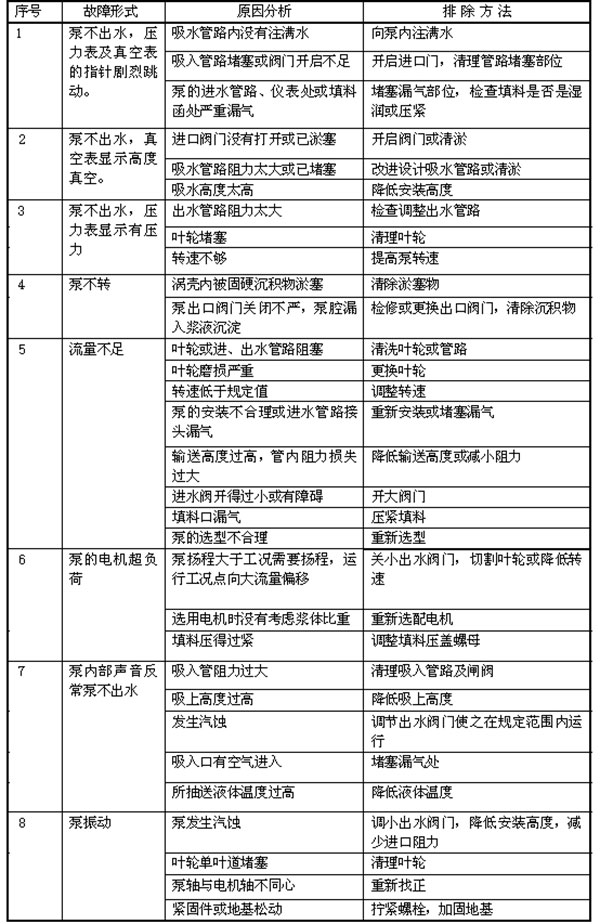

四、常见故障及处理措施
五 泵的维护保养
为使ZJ系列渣浆泵安全可靠运行，充分发挥设备效能，日常维护保养与采用正确的维修、拆装方法十分重要。为此，我们根据ZJ系列渣浆泵的特点，特提出如下维护保养及维修的要求，请用户参考。
ZJ系列渣浆泵整机在出厂前均已调整好，用户在进货后6个月内,未经使用的泵不必进行拆检。仅检查转动是否灵活，锈蚀情况及加油情况即可，使用前需填加填料。
1．保持设备清洁、干燥、无油污、不泄漏。
2．每日检点托架内油位是否合适，正确的油位是在油位线位置附近，不得超过±2mm。
3．经常检点泵运行是否声音异常，振动及泄漏情况，发现问题及时处理。
4．严禁泵在抽空状态下运行，因泵在抽空状态下运行不但振动剧烈，而且还会影响泵的寿命，一定要特别注意。
5．泵内严禁进入金属物体和超过泵允许通过的大块固体，且严禁进入胶皮、棉丝、塑料布之类柔性物质，以免破坏过流部件及堵塞叶轮流道，使泵不能正常工作。
6．经常检查轴封水和冷却水的压力及流量是否合适，可采用检查轴封水管阀门开启度或检测填料箱温度的方法，温度高时说明供水量不足。对于采用润滑脂润滑填料的泵，每天应定期加油一至二次，确保填料处于良好的润滑状态。
7．定期检测轴封水泄漏量，当泄漏量加大时，应调整填料压盖的螺栓，需要换填料时要及时进行。
8．建议采用碳素纤维浸聚四氟乙稀或牛油煮棉线填料，工作压力不大于0.5MP a时，可采用石棉填料。填料的填压方法，应严格按下述要求填充：
（1）填料长度按轴套圆周展开长确定，各环填压时要将切口交错120°
（2）填压好后，一定要进行通水试运转，运转时再详细调整压盖螺栓，达到渗漏成点且不成线状态为最佳。填料填压十分重要，它不仅关系到密封状态好坏，而且还会影响泵的性能，应引起足够注意。
9．为保证泵的高效运行，必须定期（使用一个时期后，在运行条件不变的情况下，电流缓慢下降时）调整叶轮与前护板间隙，使其保持0.75-1.00mm之间。调整步骤如下：
（1）对于中开式托架的泵
叶轮与前护板的间隙应为0.75～1.00mm，一般出厂前已调好。若发现此间隙不符合要求，应进行调整；运转中发现问题也应停机调整。中开式托架的泵按下述方法调整：
①松开托架盖压紧螺母；
②松开轴承箱调整螺钉；
③均匀拧紧轴承箱压紧螺母，使转子装配向泵头方向移动，边拧紧边盘车，直到盘不动为止。注意盘车的方向应按泵的工作转向。
④用塞尺测量轴承箱法兰与托架端面的间隙δ=a；此时，叶轮与前护板的间隙为0。
⑤松开轴承箱压紧螺母；
⑥均匀拧紧轴承箱调整螺钉，使转子装配向电机方向移动，用塞尺检查间隙δ，直到δ＝ａ＋（0.75～1.00）mm为止(大泵取大值),注意间隙应均匀一致；
⑦拧紧轴承箱压紧螺母，使转子的轴向位置完全固定。
（2） 对于筒式托架的泵（参看续图1中16b）
叶轮与前护板的间隙应为0.75～1.00mm，一般出厂前已调好。若发现此间隙不符合要求，应按下述方法调整：
①松开托架压板螺母；
②调整丝杆螺丝，使转子向前移动，边调边盘车，直到盘不动为止，注意盘车的方向应与泵的转向一致；
③用划针在托架和筒子的结合部位刻划一直线作为标记；
④调整丝杆螺母，使转子装配后向后移动0.75～1.00mm(大泵取大值),锁紧调整螺母,使转子轴向位置固定；
⑤拧紧托架压板螺母。
10 .经常检测轴承温度最高不得超过75℃。
11 .泵连续运行800小时后应彻底更换润滑油一次。
12 .备用泵应每周转动1/4圈，以使轴均匀地承受静载荷及外部振动。
13 .若停机时间较长，再次启动前应使用反冲水冲洗泵内沉积物后方可启动。
14 .经常检查进出水管路系统支撑机构松动情况，确保支撑牢靠，泵体不受支承力。
15 .经常检查泵在基础上的紧固情况，联接应牢固可靠。
16 .特别注意：新安装及检修后的泵，一定要先试好电动机转向后，再穿上联轴器柱销。用皮带传动，即试好转向后，再装传动带，且不可电机带动泵反转。但允许在电机断电情况下，管内液体倒流使泵反转，不过要注意高差特别大时（≥80ｍ）亦应防止回水倒流以控制泵突然反转。
17 .开泵之前应先开轴封水和冷却水，然后再开泵；停泵后,过15分钟后方可关闭轴封水及冷却水。

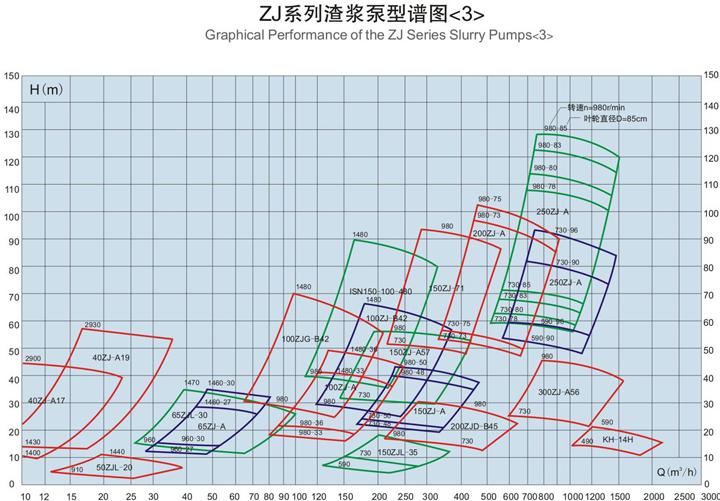

ZJ系列渣浆泵型谱图：
