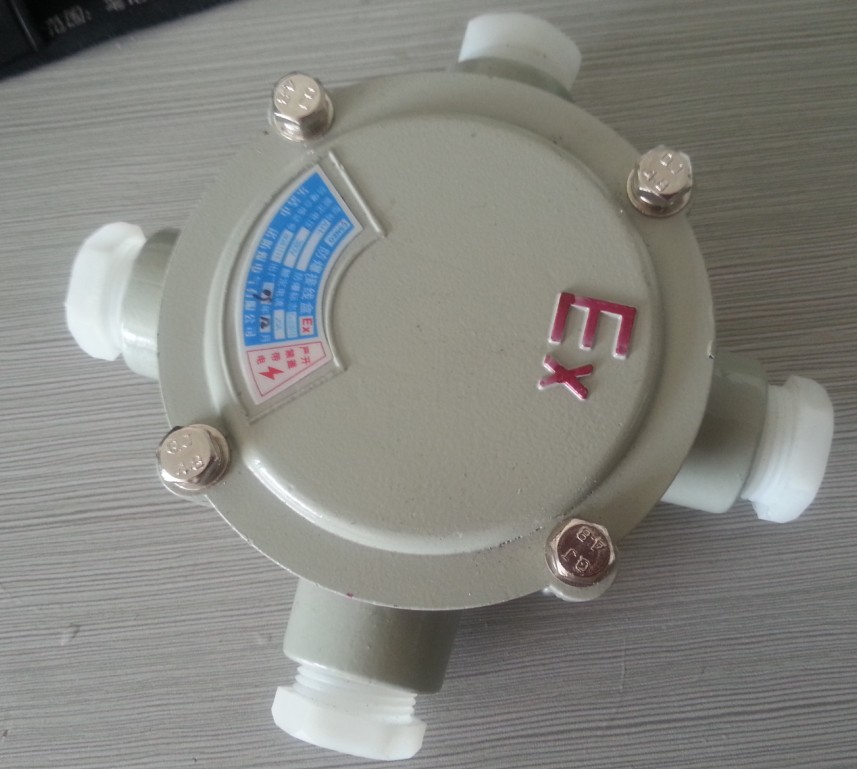

三通平防爆接线盒AH-G1"规格（20A电流、三通平，尺寸：G1"）

一、AH-G1/2防爆接线盒(四通接线盒)适用范围
气体环境1区、2区；
可燃性粉尘环境20区、21区、22区；
ⅡA、ⅡB、ⅡC级气体环境；
温度组别为T1～T6的环境；
石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等危险环境。

AH-G1/2防爆接线盒(四通接线盒)型号含义



三、AH-G1/2防爆接线盒(四通接线盒)产品特点

1、外壳采用铝合金高压铸造成型，表面经抛丸后粉末静电喷塑；
2、引入口具有多种方式及规格，满足现场各种布线需要；
3、防扭转专用接线端子，安全可靠，接线方便；
4、引入口螺纹型式常规为管螺纹，也可根据要求加工成公制螺纹或NPT螺纹；
5、钢管或电缆布线。

四、AH-G1/2防爆接线盒(四通接线盒)技术参数

额定电压（V） 额定电流（A） 防爆标志 螺纹规格（G） 防护等级
380 20 Exd II BT6
＊Exd II CT6
＊Exe II T5 1/2 3/4 1 IP54
＊IP55



五、AH-G1/2防爆接线盒(四通接线盒)外形及安装尺寸

AH系列防爆接线盒代号
代号 外形 名称 代号 外形 名称
A 一通平 F 一通吊
B 直二通平 G 直二通吊
C 三通平 H 三通吊
D 四通平 I 四通吊
E 直角二通平 J 直角二通吊
