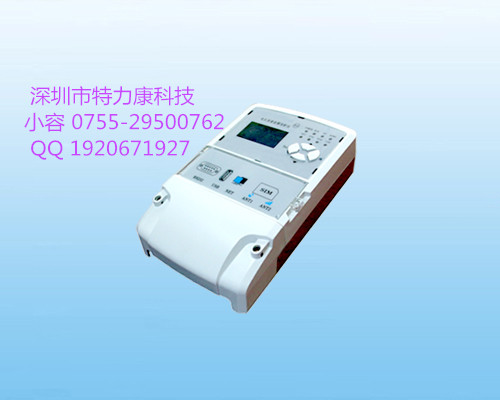

电压突降监测装置，电压不稳定监测装置，瞬时电压降低检测装置

（型号：TLKS-PVQ II 特力康小容）

一、概述

   近年来，随着能源科技水平的不断提高，电能质量问题逐渐引起人们的关注与重视。可由于社会上各种大型、复杂、精密设备的应用越来越多，它们在启动、倒闸开关及投切过程中，会产生冲击性负荷，从而使电压发生骤升、骤降及中断等问题，时间一长，将会多方面的影响其电气设备的性能及寿命，给一些连续性生产的重要用户造成重大的经济损失。因此，深圳特力康科技为了保障用户得到良好的供电品质，而研发了一款可实时、准确的监测其电压暂降数据的瞬时电压降低检测装置，以便相关部门根据其数据及时做出防治方案，减少经济损失。

二、原理

瞬时电压降低检测装置一款对电网中电压骤升、骤降及中断问题进行捕捉、分析及统计的记录设备，可直接接入电力系统中使用。通过实时获取、处理、采集、监测、计算（使用FFT傅里叶算法）原始信号电压的数据信息，并对其电压的骤升、暂降情况的数据进行统计、分析及判断，同时将其上传至后台的计算机分析系统上，以便供电网管理人员翻阅与查看，从而对电压暂降问题进行有效的控制和处理。

三、功能特点

1、使用的最新的ARM Cortex M4为核心，16位AD保证数据的采集精度，具有超强的数据处理和分析功能。

2、真有效值(True RMS)实时测量电压、频率并监测谐波；

3、电压暂降录波功能 ；

4、记录电压骤升、骤降和中断事件；

5、记录事件的持续时间与量级；

6、按时间顺序可记录100个事件，先进先出循环存储；

7、用户可自定义事件记录门限；

四、技术参数

1）额定交流电压：100V～380V(可根据用户要求定制)；

2）额定频率： 50Hz；

3）电压深度：150%～5%    时间偏差：0.1ms；

4）基波电压允许误差：≤0.2% F.S；

5）三相电压不平衡度：≤0.2%；

6）电压谐波总畸变率：≤0.2%；

7）基波电压之间相位差的测量误差：≤0.5°；

8）单通道采样率：12.8K；

9）通讯接口：RJ45，GPRS，RS485，RS232。

五、结束语

瞬时电压降低检测装置具有开发周期短、操作简单、处理能力强、自动监测数据等特点，为进一步改善我国电压暂降问题提供准确的数据依据。更多详情可咨询特力康容菀渟，0\7\5\5-2\9\5\0\0\7\6\2，叩叩：1\9\2\0\6\7\1\9\2\7.ｗｗｗ．ｓｚｔｌｋ．ｃｏｍ
