高压电缆环流在线监测系统，电缆金属护套环流在线监测系统，电缆接地环流在线监测系统

（型号： TLKS-PLGD 特力康小容）

一、概述

    随着电力技术的快速发展，供电单位对电力的要求也逐年攀升，尤其是对高压电力电缆护层电流的在线监测工作更是重视至极。可由于现今的电力电缆多采用固体绝缘的电缆，而在长期运行中，会产生电劣化、热劣化、化学劣化、机械劣化等现象，同时也有可能受到鼠虫的啃咬，而金属护套在遭到破坏后会对地环流上升至很危险的数值接地系统中，而导致外护套击穿或护层保护器被烧毁，更严重的会导致电缆主绝缘击穿等安全隐患。由此可见，利用现有的科学技术手段来对护层电流进行在线监测，将大大减轻现场测量的劳动强度，提高系统维护效率。

二、原理

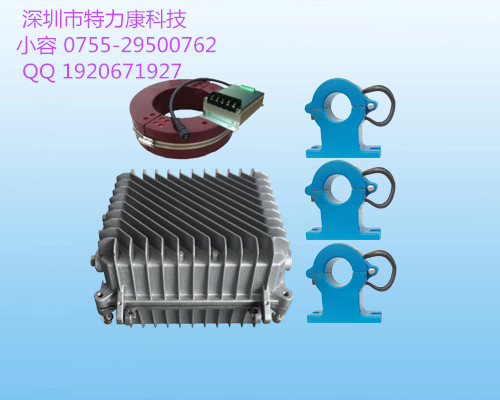

高压电缆环流在线监测系统是深圳特力康研发的一款可及时发现埋设于地下的电缆线路安全隐患的智能预警系统。通过前端电流监测装置实时监测110kV及以上高压电缆的每个高压电缆金属护层接地点的电流参数，并利用GPRS无线通信方式把告警信息发送到监控中心，以便监控中心可对前端监测点进行定位并将告警信息发送到相关维护人员，从而及时对发生故障的电缆进行更换或抢修。

三、功能特点

1、采用3G/GPRS/CDMA传输方式实时传输数据到监控中心，监控中心电子地图上显示具体位置；

2、能有效监测高压接地电缆环流数据，可自主设定预警值与报警值，且能实时上传高压接地电缆环流数据；

3、能有效监测环境温湿度，可自主设定环境温湿度超限报警值，且能实时上传环境温湿度数据；

4、发生报警时可发送5个报警短信息及三组语音电话；

5、可对高压接地电缆温度实时在线监测，且可自主设定超限报警值，且能实时监测接地电缆温度数据；

6、自带防区报警可用，可通过手机，电话等通讯设备实现远程监听和对讲功能；

7、可采用直流供电；

8、可设定定时上传设备运行状态；

9、现场报警可以设定有声或无声；

10、 自带看门狗功能，如遇到运行异常状况，具备自动重启功能；

11、采用工业级元器件，抗高温85℃，耐低温－40℃

四、技术参数

    ? 供电电源：外接DC12V或感应电取电电源；

    ? 后备电池：高性能锂电池；

    ? 开关量输出：2路；

    ? 警号声级： 不小于110分贝；

    ? 温度检测：-40℃～85℃；

    ? 通讯方式：3G/GPRS/CDMA；

    ? 工作温度：-40℃～85℃；

    ? 可外接感应传感器数量：4台；

    ? 额定功率：小于1W；

    ? 防雷保护等级：不低于2级；

    ? 静态功耗电流：小于0.3W；

    ? CT互感器：0～100A（可订制）；

    ? CT互感器线性误差:0.5%；

    ? CT互感器精度:1%；

? CT互感器响应时间：小于300mS。

五、结语

    高压电缆环流在线监测系统的应用，取代了过去传统人工方式的定期接地环流巡测，对于有效判断接地箱被盗或接地线被盗割产生了极大的效果，是现今保障电缆安全稳定运行不可或缺的故障诊断设备。更多详情可咨询特力康容菀渟，0\7\5\5-2\9\5\0\0\7\6\2，叩叩：1\9\2\0\6\7\1\9\2\7.ｗｗｗ．ｓｚｔｌｋ．ｃｏｍ
