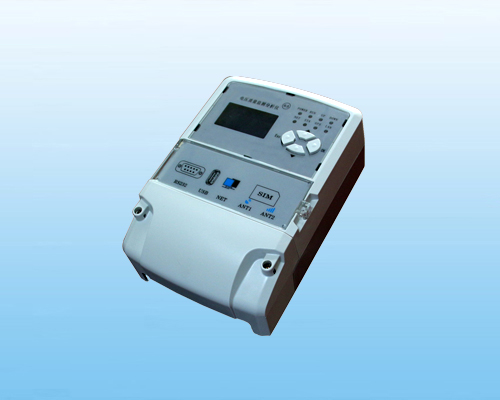

电压在线监测仪，100V/220V/380V电压监测仪，电压在线监测装置，电压质量远程监测分析仪

TLKS–PLDV

一、概述

随着用电水平的日益提高，用电设备的种类繁多，电压质量问题日益突出，电压质量关系到电力系统能否经济安全的运行，已引起电力部门的高度重视，深圳特力康科技结合我国通信技术、电压技术以及现有的电压监测仪基础上最终研制生产一款新型电压在线监测仪（电压在线监测装置，电压质量远程监测分析仪），该设备的到来能够提高电网管理水平，有效解决人们用电矛盾，促进我国智能电网建设。

二、工作原理

电压在线监测仪（电压在线监测装置，电压质量远程监测分析仪）安装在配电网系统中，通过AD采集模块对电压值进行实时监测，并将采集到的数据上传现场本机，并直观显示出来，以便工作人员查询，同时还可以通过GPRS/GSM/RS485通讯模块将采集的电压值进行远传并保存，以便工作人员查看，另外该设备与第一代相比，操作更加方便，数据更加完善。

三、技术参数

1、额定电压： AC 100V、220V、380V

1）、220V/50Hz低压系统的相电压

2）、380V/50Hz低压系统的相电压

3）、100V/50Hz高压系统

2、额定频率： 50Hz   ±3Hz

3、电压畸变率：< 5%

4、功率损耗：<4VA（GPRS/GSM模块处于待机状态）

5、测量精度：电压：0.5%；频率：0.5%

四、性能特点

1、电压在线监测仪（电压在线监测装置，电压质量远程监测分析仪）具备监测、分析、记忆、查询、参数设置等功能

2、实时测量交流电压有效值

3、计算电压合格率、电压超上限率、电压超下限率

4、电压超上限、超下限的发光二极管指示

5、记录日、月最高电压、最低电压及出现的时间（精确到分钟）

6、记录历史62日的日统计数据及其整点的电压曲线数据

7、记录历史12个月的月统计数据，仪表断电数据保存时间大于1年

8、按照设定统计交流电压值超上限时间、超下限时间、总运行时间、停电时间及停电次数。

五、使用条件

1、空气温度：空气温度不高于+55℃，不低于-25℃。

2、大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。

3、海拔高度：不超过2000m。

4、环境条件：周围无爆炸危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃。

5、工作电源在其额定电压±20%内连续正常工作不损坏。

六、结语

电压质量衡量电力系统电能质量的关键指标，电能质量的好坏直接影响着电力用户的运行持续性和稳定性，更涉及到用户人身财产安全，我司电压在线监测仪（电压在线监测装置，电压质量远程监测分析仪）的应用为配电网安全运行提供保障。特力康向先生0⑦⑤⑤-61②18⑨⑤8 抠抠：②⑤①②6④68③2或者是登录公司网
