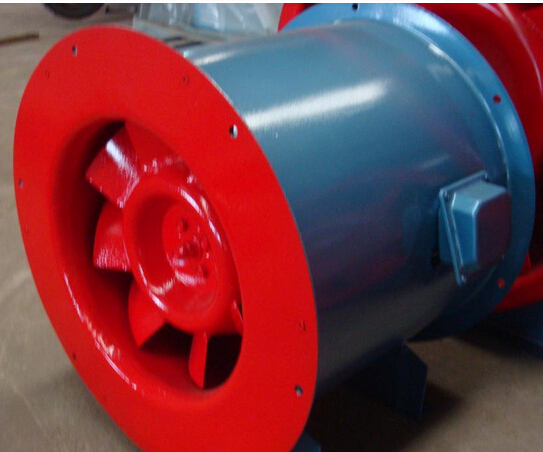

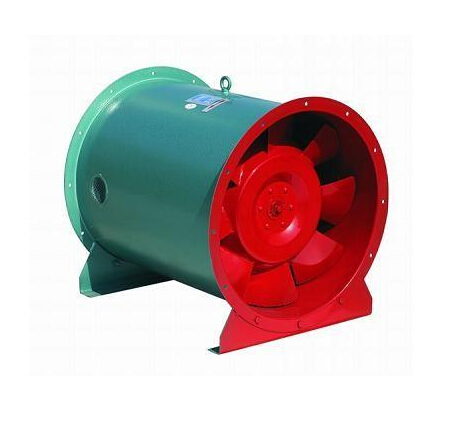

格瑞德混流风机产品性能描述
一、产品简介
混流式风机是我公司与上海交通大学联合开发研制的，具有国内、国际先进水平的新一代风机，其主要特点是流量系数大于离心式风机，全压系数高于轴流式风机，体积小于离心式风机，本公司生产的混流式风机分玻璃钢材质和钢制两种，钢制风机用于一般通风换气。
二、用途
广泛应用在工矿企业、宾馆、饭庄、博物馆、体育馆等通风换气场所，适用于管道加压、送风和排风及高层建筑的通风换气。
三、结构特点：
l 效率高、高效区宽：本风机采用先进的CAD系统软件并经多目标优化
性能预示设计研制的高科技产品，应用斜流子午加速方法，（亦称斜流风机），压力较同机号轴流风机高，风量较同机号离心风机大，具有效率高、高效区宽等特点。
l 结构紧凑，安装方便，运行可靠：该风机在相同风量、风压的情况下，均比轴流式或离心式体积要小，可直接与风筒联接，水平安装或垂直安装,亦可直接在墙上或支架上安装，同时采用电机直联方法，具有安装、操作、使用方便的特点。
l 噪声低：该风机的蜗壳经特别设计，可较大地降低蜗流噪声。在单位风量、单位风压的工况条件下，比A声级可降低2－3dB（A），同时在较低转速的情况下，可获得较高的风机压力。在工矿企业和高级民用建筑的送排风系统中可替代低压离心风机或替代高压轴流风机而不需采用大量消声措施。
l 适用范围广：本系列产品分单速和双速二种型号，可以根据不同的使用场合，改变风机安装角度，改变叶片数和变换转速达到其使用要求。
四、工作条件
1、温度—10℃～40℃之间
3、灰尘不超过150mg/m2
2、湿度小于90%
4、三相、380V50HZ电源。
五 、动力性能测试
l 按GB1236—85标准制作测量管道。按标准制作测试孔，用倾斜式微压计测量出压值。经过计算得出流量和全压、静压。用三相功率表测量输入功率，利用大气压力表和温度计，计算出测量时的空气密度р。
六、噪声测试方法
按GB2888《风机和罗茨鼓风机噪声测量方法》测量壳体噪声，在风机壳体垂直位置测试。
七、结构组成：
①壳体：
采用优质低碳钢板（A3）卷筒焊接，表面除锈后，涂防腐沥青聚酯漆两遍，表面喷含USV的面漆一遍，具有防老化，抗紫外线照射的能力。
②叶轮：
叶片采用优质（A3）钢板冲压成型后与轮毂焊接成型，焊接标准执行GB985及GB986的要求，叶轮经过严格的动静平衡校正后与电机装配。
③电机：
电机采用山东德州恒力电机集团公司生产的三相异步电动机，电机轴承采用优质含油滚珠轴承，运行时间长。
八、安装
①安装前应详细检查风机是否有损坏变形，如有损坏变形，待修理妥善后，方可进行安装。
②检查紧固件是否松动，如紧固件松动需要紧固后方能使用。
③手动叶轮旋转是否发生碰撞，如发生碰撞要进行修理后再安装。
④气流方向按风机标牌气流方向所指方向安装。
⑤叶轮旋转方向按风机标牌方向所指方向旋转。
⑥水平支撑安装可现作支架或地基础，安装时加减震橡胶，厚度为10—20mm。
⑦如吊装须配吊装架加减震弹簧或橡胶减震垫，用吊杆吊装。
⑧试车运行20分，确认无异常现象后，才允许正式使用。
九、使用和维修
1、钢制混流式风机可传送无腐蚀非易燃易爆、颗粒不大于150mg/m3、湿度小于90%的气体。
2、风机电源为三相380V电压、50HZ电源。
3、接管道时可以串联使用以增加压力，并联使用可以提高风量。
4、定期检查易损件的损坏程度，损坏严重时须更换零部件。
5、如叶轮磨损使振动变大时，可取下叶轮再作一次动平衡。安装前须试运行，运行无异常时方可使用，如有异常现象必须停机进行检修。
6、清理风机内、外。
十、执行标准
JB3964-85 《Y系列三相异步电动机技术条件》
GB/T2888-82 《风机和罗茨鼓风机噪声测量方法》
GB1236-85 《通风机空气动力性能试验方法》
JB/TQ334-87 《通风机振动精度》
ZBJ72042-90 《通风机转子平衡》
JB/TQ322-83 《通风机油漆技术条件》
JB/TQ331-83 《通风机包装通用技术条件》
GB/TQ328-83 《通风机叶轮超速试验方法》
JB/TQ338-84 《通风机产品外观质量与清洁度》
GB10178-88 《通风机现场试验》
