【江铃路灯维修高空作业车主要技术参数】

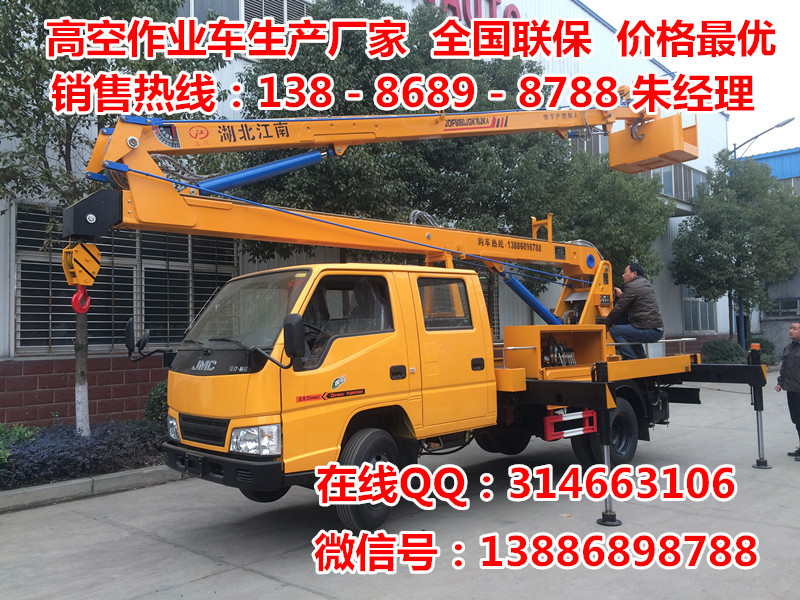

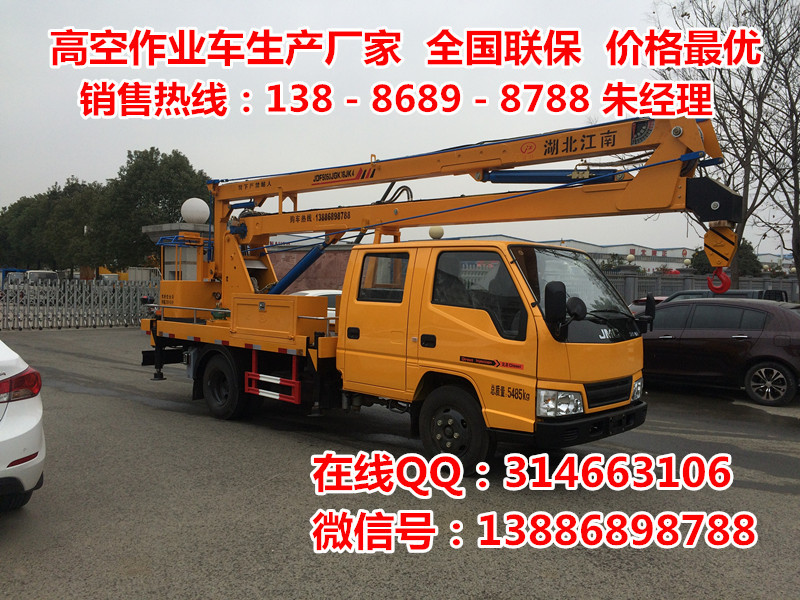

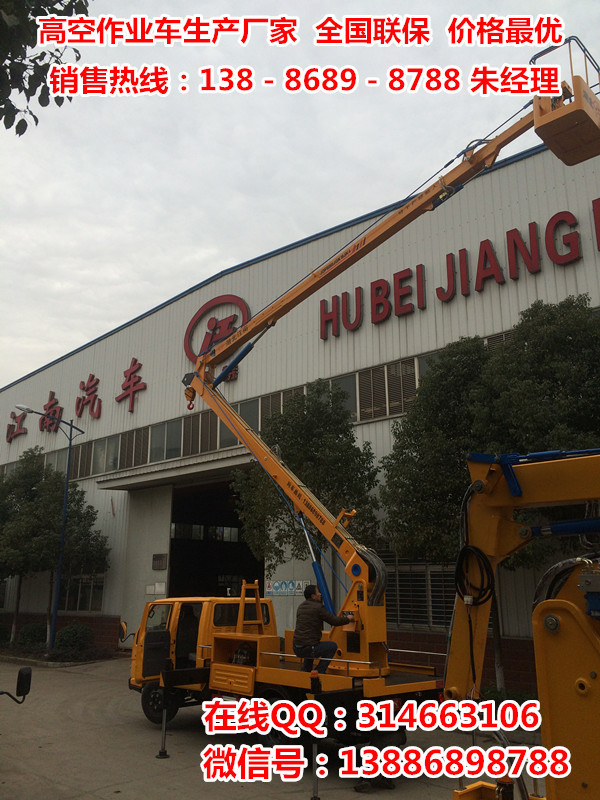

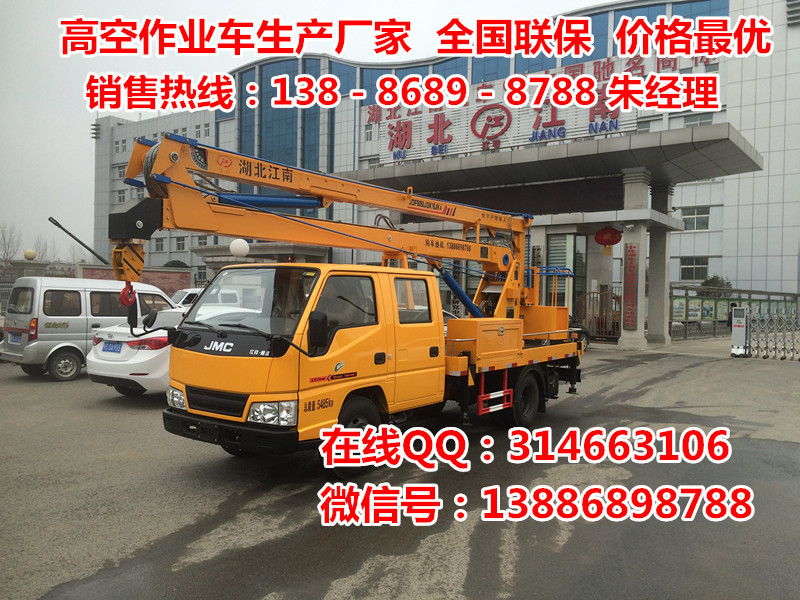

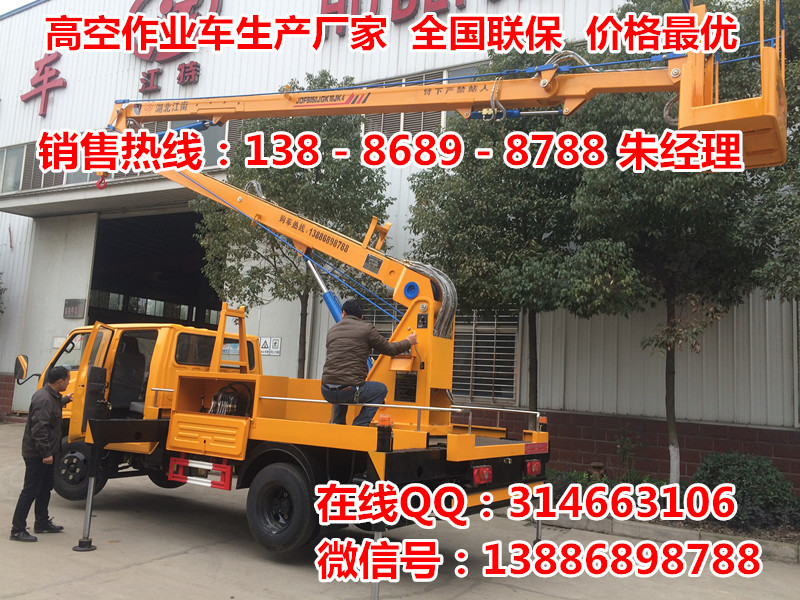

车型概述：江铃16米高空JDF5050JGK16JK4型高空作业车是我厂在已上公告的江铃牌JX1061TSGA24型汽车底盘基础上加装专用设施改装而成。整车外形美观，功能强大，安全系数高，拥有多项先进作业安全功能，确保操作人员的作业安全，是市政管理、供电维修、交通管理等部门进行电力维修、路牌标志安装等高空作业的理想用车。

公告信息

产品商标

江特牌

公告批次

264

产品名称:JDF5050JGK16JK4型高空作业车

免征

第2014年第06册页第24页

3C证号

2008091101000252

技术参数

底盘型号

JX1061TSGA24

外形尺寸(mm)

7550×1990×2995

生产厂家

江铃汽车股份有限公司

总质量(Kg)

5485

轮胎规格

7.00R16LT

额定载质量

/

轴距

3360

整备质量(Kg)

5160

发动机参数

型号

JX493ZLQ4

排量

2771

型式

四缸、直列、水冷、电控共轨、直喷式、增压中冷

额定功率

80

生产厂家

江铃汽车股份有限公司

最大扭矩/转速(N.m/（r/min）)

260/ 2000

排放标准

GB17691-2005国Ⅳ,GB3847-2005

燃油种类

柴油

变速箱

型号

JC528T8

档数

5楼

型式

手动 MT

生产厂家

格特拉克（江西）传动系统有限公司

取力器

型   号

SDQ28/55PQ1

生产厂家

嘉善顺达汽车配件制造有限公司

性能参数

乘员人数

2+3

钢板弹簧片数(前/后)

7/5+5

最高车速(km/h)

100

轮距(mm)

前轮距1385

最大爬坡度(%)

20

后轮距1425

百公里油耗(L)

9

悬长(mm)

前悬1065

空车驻坡度(%)

20

后悬1835

最小转弯直径(m)

13.8

行驶角(°)

接近角27

最小离地间隙(mm)

190

离去角13

底盘配置

平头全金属封闭式驾驶室，双排座，四开门，全景曲面式挡风玻璃。油刹，前桥1.5T,后桥3T.原装空调方向助力。

上装配置

臂

臂架形式

三节折臂

下臂起伏角度

0-70°(相对水平面)

材料厚度

4mm

上臂起伏角度

0-70°(相对水平面)

臂架截面

四边形

小臂起伏角度

0-90°(相对水平面)

作业工况

作业幅度

最大作业半径：7m；最大作业半径时的作业高度9m

作业高度

最大作业高度：16m；最大作业高度时的作业半径2m

回转

±360°连续

起吊性能

最大起吊质量

1000Kg

伸缩起重臂

伸长量1m

钢丝绳

（40m）Φ8

最大起吊高度

8.4m

吊钩

1T

最大起吊幅度

6.8m

支腿形式

支腿型式

H型支腿

支腿跨距

纵向X横向（mm）：3300X3380

后支腿爆闪灯

两个

吊篮

额定载荷

≤200Kg

尺寸

长X宽X高（mm）：1080X610X1100

调平形式

外置拉杆机械调平

保险带

一副

液压系统

齿轮泵排量

25ml/r

油缸

带油缸锁止功能

工作压力

16MPa

液压阀

手动

车厢

车厢地板

防滑花纹钢板

洗手水箱

20L

围栏

不锈钢

工具箱

1250X400X420（两个）

操作形式

支腿

各支腿可单独控制

上下车互锁

有

操作方式

手柄

臂架动作

转台和吊篮双位操作

车型特点：

◇     该车采用国际领先的江铃高档底盘加装三节折臂液压举升专用装置

◇     环保项达到国家机动车第Ⅳ阶段排放标准

◇     采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便，液压系统实现上下车互锁，过载保护，油缸安全自锁，系统设过载保护阀，油压超过定值自动卸载。

◇     转台、工作斗双工位操作

◇     支腿与工作臂互锁，安全可靠防止误操作

◇     H型支腿，跨距大，稳定性好，支腿即可独立伸缩又可联运，装有支腿报闪灯，用于作业时支腿示廓，发出光报警信号

◇     工作斗自动调平，外置拉杆强制平衡

◇     带1T吊勾
