ADSS中档距悬垂线夹 预绞式悬垂线夹 光缆金具
|
产品名称：
|
ADSS中档距悬垂线夹
|
|
品 牌：
|
利特莱
|
|
型 号：
|
ACJ型
|
|
加工与否：
|
是
|
|
内外丝尺寸：
|
内丝：1600－1900，外丝：1400－1600mm
|
|
适用档距：
|
1000m以内
|
|
最大光缆外径：
|
16mm
|
|
线夹握力：
|
50KN
|
|
耐拉强度：
|
60KN
|
|
适用范围：
|
ADSS光缆
|
特点：
a.悬垂线夹与ADSS光缆有较大的接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用。
b.有较好的动态应力承受能力，可提供足够的握紧力来保护ADSS光缆在不平衡负载的条件下安全运行。
c.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。
d.端部磨圆处理，提高了电晕起晕电压。
e.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。

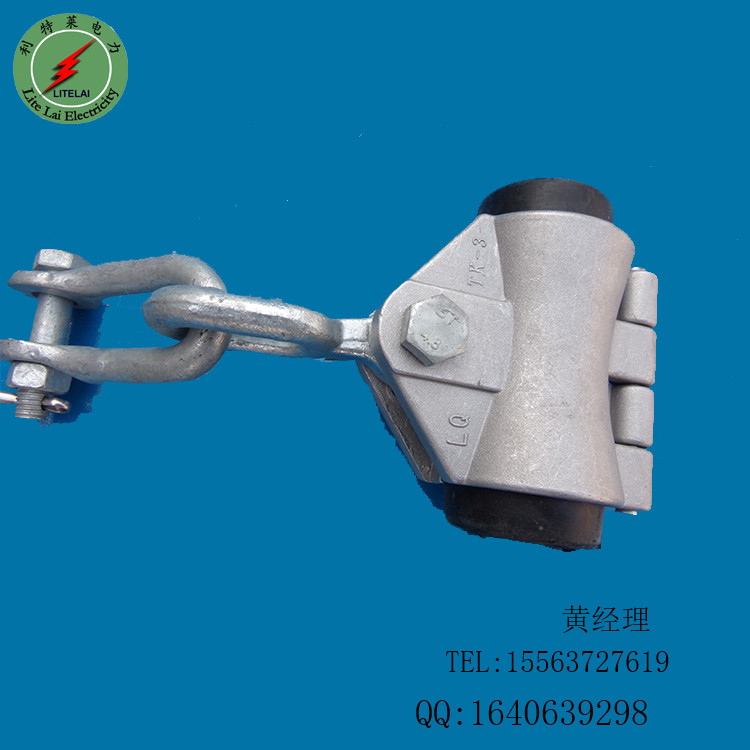

组成：内绞丝、外绞丝、橡胶夹块、套壳、U型挂环、螺栓、螺母等。
悬垂线夹 用途：ADSS预绞丝悬垂线夹主要用于架空自承式ADSS光缆线路上，作悬挂光缆之用，与普通悬垂线夹的作用相似。建议使用在线路转角≤30o时的环境。
选配技术数据要求
|
光缆名称
ADSS
|
规格型号
|
使用档距
|
绞丝长度（mm）
|
色标
|
|
内绞丝
|
外绞丝
|
|
ACJ-600-* . *H
|
501－600
|
1600
|
1400
|
红
|
|
ACJ-800-* . *H
|
601－800
|
1700
|
1500
|
红
|
|
ACJ-1000-* . *H
|
801－1000
|
1900
|
1600
|
红
|
订货须知：
a.根据ADSS光缆的运行档距、外径、极限抗拉强度等参数选择合适的悬垂线夹。
b.数量配置为：1套／线路转角小于25°的杆塔。
c.为满足城网10kV配电线路上架设ADSS光缆的需要，我公司开发生产了适用档距150米的悬垂线夹，它结构简单，安装方便，又可降低工程造价。
包装说明：双层编织袋包装
