一、产品概述
JDG-0.5电压互感器为单相、户内、干式产品，使用时单台或二台一组，二台一组时为V/V连接，适用于额定频率50Hz或60Hz，额定电压为0.5kV电力系统中作电能计量、电压测量和继电保护用

。
二、使用条件
1.海拔高度不超过1000米；
2.周围环境温度不高于+40℃，不低于-5℃；
3.周围空气的相对湿度不大于85%（20℃）；
4.本产品已通过直接振动试验，能承受住相当于里氏九级裂度，加速度为0.4g正弦三波的耐损。
三、结构简介

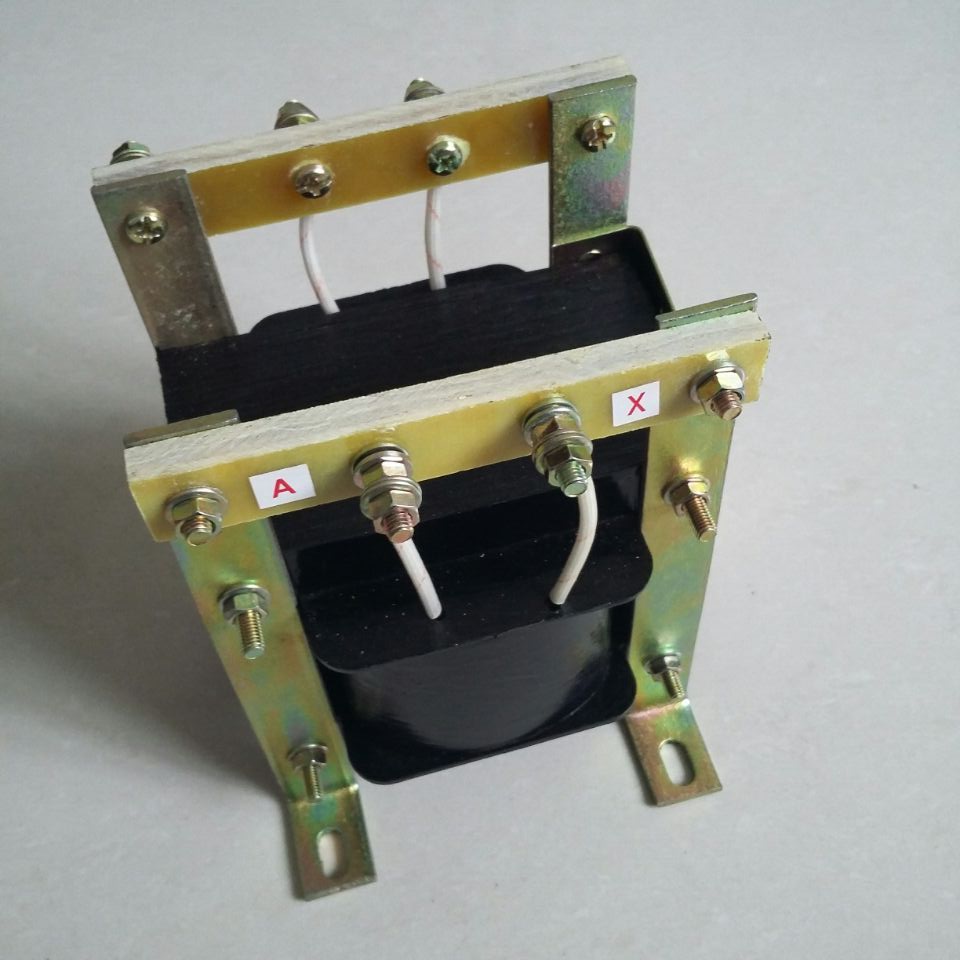

JDG-0.5型互感器为干式，外铁芯结构，绕组为经过浸漆处理，使产品不受潮。JDG-0.5产品铁芯采用优质硅钢片叠装而成。JDG1-0.5产品铁芯采用优质硅钢片制成C形。产品体积小、重量轻，

安装仅占有限空间。一次绕组引出线端子的标志为A、B；二次绕组引出线端子的标志为a、b，均在接线柱上清晰标注。在夹件上的接地标志旁有接地螺栓供接地使用，下部支架供安装用。整

体结构紧凑，使用方便。
