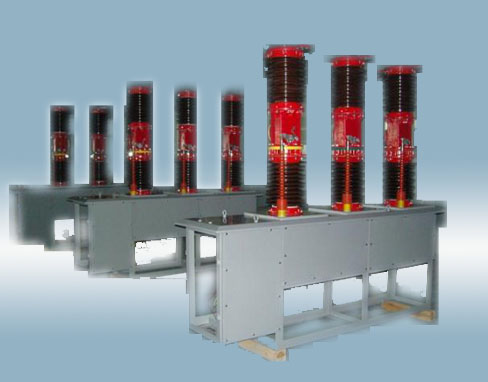

ZW7-40.5户外高压真空断路器是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。
安装尺寸图
产品概述
1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；
2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；
3、可配CD10电磁机构或CT19弹簧机构；
4、开断性能好，可靠性高寿命长，维护工作量小；
5、无油化、无气化、经济环保；
6、外绝缘修正后现运行海拔2700mm。
使用环境条件
1、海拔：≤2500m；
2、周围空气温度：最高+40℃，最低-35℃；
3、风压不超过700Pa(相当于风速34m/s)；
4、地震烈度不超过8度；
5、空气污染程度：Ⅲ级；
6、最大日温差：不超过25℃
主要技术参数
序 号
项目
单位
参数
1
额定电压
kV
40.5
2
额定频率
Hz
50
3
额定电流
A
1250,1600,2000
4
额定绝缘水平
1min工频耐压
干试
kV
95
湿试
80
雷电冲击耐压（峰值）
185
5
额定短路开断电流
kA
20，25，31.5
6
额定短路关合电流
50，63，80
7
额定短时耐受电流
20，25，31.5
8
额定峰值耐受电流
50，63，80
9
额定短路持续时间
s
4
10
额定短路开断电流开断次数
次
20
11
额定电容器组开断电流
A
400
12
额定操作顺序
分-0.3s-合分-180s-合分
13
全开断时间
s
0.1
14
机械寿命
次
10000
15
动静触头允许磨损厚度
mm
3
16
重量
kg
1100
