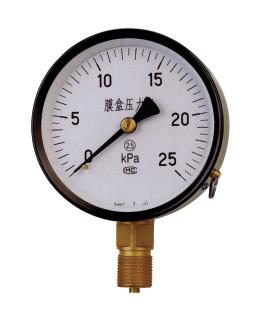

YE-100/150系列膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
【详细说明】
1、用途说明：
2、结构原理：
3、主要技术指标 ：
○标度范围、精确度等级及重量
型号
标度范围(KPa)
精确度等级
重量(Kg)
正压
负压
正负压
YE-100
0~1.6
-1.6~0
-0.8~0.8
2.5
0.5
零件名称
材质牌号
接头
黄铜HPb59-1
膜盒
锡青铜QSn6.5-0.1
齿轮传动系统
铜HPb59-1
表壳、罩壳
冷轧钢板20
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
仪表由测量系统(包括接头膜盒等)、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
YE-150
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0
-1.2~1.2
-2~2
-3~3
-5~5
-8~8
-12~12
-20~20
○工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
○温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
○导(测)压系统及外壳等主要零件的材质。
