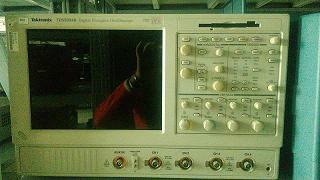

销售TDS5034B 租赁TDS5034B数字示波器

联系人：黄伟(业务主办)13431259592
        何先生13929231880
QQ在线：2880196033 2880196030
电 话 ：0769-81283426
传 真 ：0769-82553292
E-MAIL：qihangyiqi@126.com
公司网址http://www.qihang17.com
地址：东莞市塘厦镇塘龙东路63号
24小时免费热线:400 0769 832

技术参数
垂直系统

TDS5032B/TDS5034B
TDS5052B/TDS5054B
TDS5104B
输入通道
2/4
2/4
4
模拟带宽(-3DB)5mV/div-1/div
350 MHz
500MHz
1GHz
计算上升时间5mV/div(典型值)
1.15ns
800ps
300ps
硬件带宽限制值
150MHz或20MHz
输入藕合
AC,DC,GND
输入阻抗,1MΩ
±1%
输入阻抗 50Ω
±1%
±1%
±2.5%
输入灵敏度 1MΩ
1 mV/div 至 10 V/div
输入灵敏度 50Ω
1 mV/div 至 1 V/div
垂直分辨率
8 位(平均后
最大输入电压 1MΩ
150 V CAT I,≤400V峰值.超过200kHz以上时以20dB/+进制降低额定值至 9VRMS
最大输入电压 50Ω
5VRMS,峰值 <±30V
5VRMS,峰值 <±30V
RMS
≥100mV/divRMS
直流增益精度
1.5%,偏置量设为0 V
偏置范围1MΩ
1 mV/div -99.5 mV/div±1V
100 mV/div -1 V/div±10V
1.01 V/div -10V/div±100V
偏置范围 50Ω
1mV/div -99.5mV/div±1V 100mV/div-1V/div±10V
1mV/div99.5mV/div±1V
100mV/div-1V/div±10V
1mV/div -50mV/div±0.5V
50.5mV/div-99.5V/div±0.25V
100mV/div-500mV/div±5V
505mV/div-1V/div±2.5V
相等垂直刻度设置上任意两条通道间的隔离 ≤100MHz时为≥100:1,>100MHz 至额定带宽十为 ≥30:1
时基系统
  所有机型
时基范围 200 ps/ 至 1000s/div
时基延时范围 (s/div x-10) 至 1000s
通道间时间偏差校正范围 ±75 ns
时基精度 15ppm
时间变化量(Delta-time)测量精度 (0.06/取样速率 + 15 ppm x|读数|RAM
触发抖动(RMS) 8psRMS(典型值)
采样率和延时的长期精度 在任何≥1 ms间隔上为±ppm
捕获系统

TDS5032B/5052B
TDS5034B/5054B/5104B
适时取速率
---

1 条通道(最大值)
5 GS/S
5 GS/S
2 条通道(最大值)
2.5 GS/s
2.5 GS/s
3-4 条通道(最大值)
--
1.25 GS/s
等效时间取样速度(最大值)
250 GS/s
250 GS/s
每条通道的最大记录长度(标准内存配置)
8M/4M/--
8M/4M/2M
选项 3M
16M/8M/--
16M/8M/4M
最高实时分辨率时的最大持续时间(1ch)

所有机型
时间分辨率(单次)
200 ps(5 GS/s)
最大持续时间(标准内存配置)
1.6 ms
最大持续时间(选项3M)
3.2 ms
捕获方式
  所有机型
FastAcq 捕获技术 FastAcq 捕获技术可优化仪器的动态信号分析和罕见事件捕获功能.最大FastAcq波形捕获速度为每秒100,000个波形
取样 捕获样值
峰值检测 在所有实时取样速率上捕获细毛刺(
平均计算 从2至10,000个波形,包括在平均值内
包络 从2至2*109个波形,包括在最小/最大包络内
高分辨率 实时矩形波串平均功能可减少随机燥声.提高分辨率
波形数据库 累计波形数据库,以提供幅度,时间和记数的三维数组
FastFrame 捕获技术 将捕获内存分段;最大触发速度率每秒>225.000个波形
订购指南
*TDS5032B
350MHz 、 5GS/ S 、 2 通道数字荧光示波器。
*TDS5034B
350MHz 、 5GS/ S 、 4 通道数字荧光示波器。
*TDS5052B
500MHz 、 5GS/ S 、 2 通道数字荧光示波器。
*TDS5054B
500MHz 、 5GS/ S 、 4 通道数字荧光示波器。
*TDS5104B
1GHz 、 5GS/ S 、 4 通道数字荧光示波器。
