供应 Keysight N2802A 25 GHz InfiniiMax III 系列探头放大器
 欧阳R:13537229325

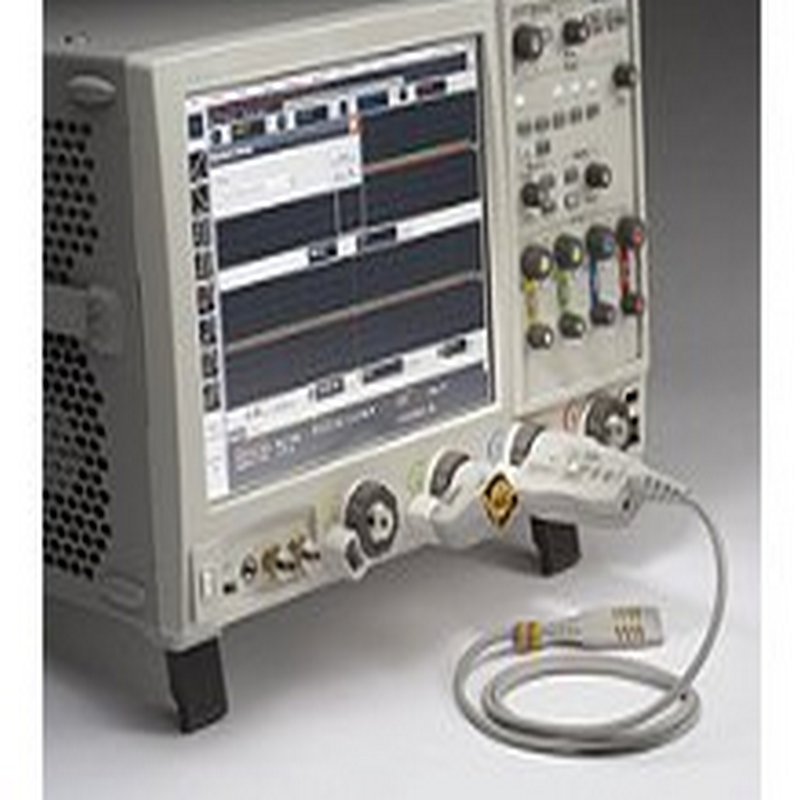

Keysight N2802A 25 GHz InfiniiMax III 系列探头放大器
主要特性与技术指标
带宽：
25 GHz
Tr = 17.4 psec
范围：
直流衰减比：6:1（使用 200 ? ZIF 探针时，为 3:1）
输入电压范围：1.6 Vpp（使用 200 ? ZIF 探针时，为 0.8 Vpp）
输入共模范围：直流至 250 Hz 时，为 ±12 V；大于 250 Hz 时，为 ±2.5 V（使用 200 ? ZIF 探针时，直流至 250 Hz 时，为 ±6 V；大于 250 Hz 为 ±1.25 V）
偏置范围：探测单端信号时，为 ±16 V
输入阻抗：
直流输入电阻： R diff = 100 k? ±2%, R se = 50 k? ±2%
大于 10 kHz 时的输入电阻： R diff = 1 k?, R se = 500 ?
输入电容：C diff = 32 fP, C se = 48 fP （使用 ZIF 探头）
连通性：
N5445A InfiniiMax III 点测探头
N5439A InfiniiMax III ZIF 探头
N5444A InfiniiMax III 2.92 mm/3.5 mm/SMA 探头
N5441A InfiniiMax III 焊入探头
描述
InfiniiMax III 探测系统提供 高的带宽和极低的负载，可达到全新的保真度和精度达水平。4 种不同的 InfiniiMax III 探头放大器覆盖从 16 GHz 至 30 GHz 的频率范围，提供与您的性能和预算要求 匹配的探测解决方案。采用了背面接地过孔和新型厚膜技术的 200 GHz fT InP（磷化铟）IC 制程广泛应用于 InfiniiMax III 探测系统，可满足用户对 高性能的需求，市场上任何一款产品都无法与之匹敌。

主要特性

全 25 GHz 探针
业界 低的探头和示波器系统带宽
出色的带宽和极低的负载，可提供业界 高的保真度和精度
探头放大器可载入测得的 s 参数，以便执行更精 的响应校正
可升级的探头带宽
各种探头可用于不同的使用模式，具有极高的可用性
