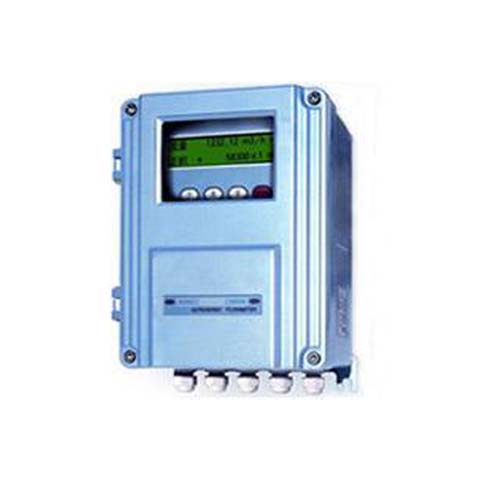

产品简介
时差式超声波流量计是采用了先进的数字处理技术和声波时差探测法，具有卓越的性能和广泛的适用性，该仪表主要针对干净液体设计的，由于采用时差式技术使其对高含量固体或气泡的液体仍具有可测性。非插入式卡夹传感器可直接安装在管外，而不影响管内液体的流动，保证无压损无泄漏测量。时差式超声波流量计为简单菜单式操，和同类产品相比，设置时间更短，使用更方便。
时差式超声波流量计，满足NEMA6防护设计，防水性能允许其意外地掉入水中，而打开上盖时则具有防溅功能。显示采用高分辨率背光LCD，在光线较弱的情况下也具有极佳的可视性，输出包括12位精度的4-20mA模拟信号和RS232串行口。流量计内置数据记录功能，可记录高达40000个数据点，并可将数据传输到个人计算机。具有独立的存储功能，可存放16组现场参数，当再次测量时，避免了设置数据的重复输入。
时差式超声波流量计通过编程完成预先设置的多次测量，而不需要人为二次操作。此外，密码保护和外壳上的扣锁设计可防止无关人员随意改动设置。时差式超声波流量计可提供连续工作16小时以上的供电电池，电池再次充电时，则需8小时。与同类产品相比，对不同的管径和管材，时差式超声波流量计不需要多个传感器，其标准配置的传感器适用于大多数塑料管、金属管甚至混凝土管道，适用管径从25mm至5m.
每台时差式超声波流量计均配有“TimeGATE”配置和信号分析软件，可利用微软WINOOWs风格图形界面形式来设置流量计并进行全面的波形分析，取代对流量计的直接设置和操作，存放的测量数据和配置参数也可输入给其它一台或多台流量计，不必对每台流量计单独编程设置。另外，还可按照ISO、FDA和OSHA标准对标定数据进行无纸保存和归档处理，简化了数据保存和测量报告。
时差式超声波流量计主要可以应用于以下场合：
●纯水／去离子水
●化学溶剂
●原水／海水
●冷却水／冷凝水
●钦料／酒精
●汽／煤／柴油
●自来水／钦用水
●原油／重油
●供热循环水
技术规格
测量范围：±0m／s～15m／s；
精度：测量值的±0.5％；
灵敏度：±0.3mm／s；
线性度：±0.1％；
管径范围：25mm～5000mm；
功能指标
输出：4～20mA，12位，隔离式，环路供电或自给供电，RS232串行接口；
电源：内置铅酸电池，标准连续工作时间8小时，可选16小时供电（可选），插座式AC电池充电器；
显示：40字符，2行LCD背光显示，屏面显示包括：瞬时流量／累积流量、流速、信号强度和系数T；
键盘：19键，触摸式；
温度：传感器：-40℃～＋100℃（标准），
可选高温至-40℃～＋200℃；变送器：-20℃～＋60℃；
湿度：0～100％相对湿度。
物理特性
变送器：NEMA6（IP67），防水，防浸，开盖防溅；
传感器：密封设计，电缆标准长度5m，可选9m，15m电缆；
重量：带8小时电池4.9kg，16小时电池6.8Kg
测量原理
时差式超声波流量计应用于测量液体流速对双向声波信号的影响。它的两个换能器（T1、T2）以一定的间距安装在管壁外，交替发射和接受超声波。当声波在静止的流体中传播时，从T1到T2的声波信号传送时间与从T2到T1的传送时间相同；当流体流动时，上游换能器T1向下游换能器T2发射一个信号，同时下游也向上游发射信号，而流体流速作用于声波信号，将加快从上游到下游方向的信号速度，同时减慢从下游到上游方向的信号速度，两个信号之间产生了时间差，由此求得液体的流速，再与圆管的流通截面积相乘，计算出流量。流体速度的基本计算公式为：
式中：vf-流速；k-标定系数；dt-上下游换能器测量出的时间差；TL-测量出的声波平均穿过流体的时间。
测量原理如图1所示：
优点
（1）采用智能型计算器、大容量的数据记录仪，有200KB到1MB的数据存储器，可以储流量测量的历史数据，便于判断仪表故
障，方便计量结算。
（2）由换能器和转换器两部分构成。换能器安装在被测管道的外壁上，无需将管道截断或流体停流。是一种非接触式测量，不阻挠管道内流体的流动，无压力损失、无水质泄漏，安装简单操作方便，量程范围广，适合各种口径的管道。智能度高，仪表维护量小。
（3）系统设有自诊断功能，可对管道中流体状态进行分析。当测量条件满足工作要求后，能自动恢复原工作状态。
（4）仪表性能稳定，一般的时差式流量计准确度为1%-2%，可以满足循环水测量的需要。
影响流量计测量准确度的因素
（1）上下游直管段对测量准确度的影响。标定系数K是雷诺数的函数，流体从层流过渡到紊流，流速分布不均匀，标定系数k将产生较大的变化，引起测量准确度下降。根据使用要求，换能器应安装在上游直管段为10D，下游直管段为5D的位置，对于上游存在泵、阀等设备时直管段的长度，要求“距离紊流、震动、热源、噪音源和射线源越远越好”。我水厂在使用该种流量计时，有一台流量计因为换能器上游有泵存在，而且换能器安装位置上游直管段不足10D，造成测量数据的波动大，一直不
