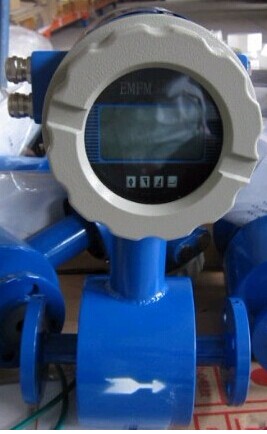

定远县一体式电磁流量计厂家 淮南小颗粒液体流量计厂家 衬里的选择 衬里材料 主要性能 最高介质温度 适用范围 —体型 分离型 聚四氟乙烯（F4) 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃ 150℃ (需特殊订货) 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 聚全氟乙丙烯（F46) 同F4，耐磨性、抗负压能力高于F4。 同上 聚氟合乙烯（Fs) 适用温度上限较聚四氟乙烯低，但成本也较低。 80℃ 聚氯丁橡胶 1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 80℃ 120℃ (需特殊订货) 水、污水、弱磨损性的泥浆矿浆。 聚氨酯橡胶 1、耐磨性能极强。 2、耐腐蚀性能较差。 80℃ 中性强磨损的矿浆、煤浆、泥浆
智能电磁流量计测量原理：
HRT-LDE型智能电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：
E=KBVD
式中：K----仪表常数
B----磁感应强度
V----测量管道截面内的平均流速
D----测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。
如何正确选型：
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆收集数据
1.被测流体成份
2.最大流量、最小流量
3.最高工作压力
4.最高温度、最低温度
◆被测流体必须具备一定的导电性，导电率>5μS/CM
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
型号 口径 HRTLDE 15~2600 代号 安装形式 Y 一体式 F 分体式 代号 转换器型号 ZA 圆形 ZB 方形 代号 输出信号 I.4 4~20mA f 频率 1KHz Rs 串行通讯（485） C 控制输出 代号 防爆要求 N 无防爆 EX 防爆（仅适用于分体式） 代号 介质温度 T1 ≤65℃ T2 ≤120℃ T3 ≤180℃(仅适用于分体式） 代号 内衬材质 NE 氯丁橡胶（≤65℃） PTFE 聚四氟乙烯（≤189℃） PVC 聚氯乙烯（≤70℃） 代号 电极材质 316L 不锈钢 HC 哈氏合金C HB 哈氏合金B Ti 钛 Ta 钽
进口保护法兰和接地法兰(或接地环)的选择
兰种类 | 适 用 范 围 |
接地法兰(或接地环) | 适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 |
进口保护法兰 | 当介质有强磨损性时选用。 |
电极材料 | 耐蚀及耐磨性能 |
不锈钢0Crl8Nil2M02Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，”、、Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋＋、Cu＋＋)时，则腐蚀大为降低。 |
钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。 |
铂／钛合金 | 几乎能耐——切化学介质，但不适用于王水和铵盐。 |
不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 | |
| 内径mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| Qmin（m3/h） | 0.0283 | 0.0636 | 0.12 | 0.176 | 0.29 | 0.452 | 0.7 | 1.19 |
| Qmax（m3/h） | 4.24 | 9.54 | 16.96 | 26.5 | 43.42 | 67.85 | 106.0 | 179.0 |
| 内径mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Qmin（m3/h） | 1.8 | 2.82 | 4.41 | 6.36 | 11.3 | 17.6 | 25.4 | 34.6 |
| Qmax（m3/h） | 271.0 | 424.0 | 662.0 | 954.0 | 1690 | 2650 | 3810 | 5190 |
| 内径mm | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
| Qmin（m3/h） | 45.2 | 57.2 | 77.6 | 85.5 | 101.0 | 138.0 | 180.0 | 229.0 |
| Qmax（m3/h） | 6780 | 8570 | 10600 | 12800 | 15200 | 20700 | 27100 | 34300 |
| 内径mm | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
| Qmin（m3/h） | 282.0 | 342.0 | 407.0 | 554.1 | 732.7 | 916.0 | 1131.0 | 1368.4 |
| Qmax（m3/h | 42400 | 51300 | 61000 | 86121 | 108566 | 137404 | 169635 | 205258 |
整机和传感器技术数据
执行标准 | JB／T 9248—1999 | ||||
公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
最高流速 | 15m／s | ||||
精确度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||
DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||
流体电导率 | ≥5uS／cm | ||||
公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | |
环境温度 | 传感器 | —25℃—十60℃ | |||
转换器及一体型 | —10℃—十60℃ | ||||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||
最高流体温度 | —体型 | 70℃ | |||
分离型 | 聚氯丁橡胶衬里 | 80℃；120℃(订货时注明) | |||
聚氨酯衬里 | 80℃ | ||||
聚四氟乙烯衬里 | 100℃；150℃(订货时注明) | ||||
聚全氟乙丙烯(F46) | |||||
加网PFA | |||||
信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||
电极刮刀机构 | DN300—DN3000 | ||||
连接法兰材料 | 碳钢 | ||||
接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
其他传感器、——体型流量计和分离型转换器 | IP65 | ||||
间距(分离型) | 转换器距离传感器一般不超过100m | ||||
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；
3、合理选择传感器衬里和电极材料，即具有良好的耐腐蚀和耐磨损性；
4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达150：1；
5、转换器可与传感器组成一体型或分离型；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
9、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
10、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
11、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
12、转换器采用国际最新最先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
13、双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时候内保持稳定。
转换器技术数据
电源 | 交流 | 85—265V，45—400Hz |
直流 | 11—40V | |
操作键和显示 | 按键式 | 4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程；3行LCD宽视角、宽温、带背光显示；第1行显示流量值；第2行显示流量单位；第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 |
磁键式 | 2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程；2行LCD宽视角、宽温、带背光显示：第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行：显示流量。 | |
内部积算器 | 正向总量、反向总量及差值总量。 | |
输出信号 | 单向模拟输出 | 全隔离，负载≤600D．(20mA时)；上限：0—21mA可选，每档lmA；下限：0—21mA可选，每档1mA；正、反向流量输出方式编程。 |
双向模拟输出 | 下限限制为。或4mA，其他同单向模拟输出。 | |
双向脉冲输出 | 两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。 | |
双路报警输出 | 可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离) | |
数字通讯 |
| RS232，RS485，HART |
衬里的选择
衬里材料 | 主要性能 | 最高介质温度 | 适用范围 | |
—体型 | 分离型 |
| ||
聚四氟乙烯（F4) | 是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 | 70℃ | 100℃ 150℃ (需特殊订货) | 1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
聚全氟乙丙烯（F46) | 同F4，耐磨性、抗负压能力高于F4。 | 同上 |
| |
聚氟合乙烯（Fs) | 适用温度上限较聚四氟乙烯低，但成本也较低。 | 80℃ |
| |
聚氯丁橡胶 | 1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 | 80℃ 120℃ (需特殊订货) | 水、污水、弱磨损性的泥浆矿浆。 | |
聚氨酯橡胶 | 1、耐磨性能极强。 2、耐腐蚀性能较差。 | 80℃ | 中性强磨损的矿浆、煤浆、泥浆 | |
智能电磁流量计测量原理：
HRT-LDE型智能电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：
E=KBVD
式中：K----仪表常数
B----磁感应强度
V----测量管道截面内的平均流速
D----测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极捡出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20ma和0－1khz输出。
如何正确选型：
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。
◆收集数据
1.被测流体成份
2.最大流量、最小流量
3.最高工作压力
4.最高温度、最低温度
◆被测流体必须具备一定的导电性，导电率>5μS/CM
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
型号 口径 HRTLDE 15~2600 代号 安装形式 Y 一体式 F 分体式 代号 转换器型号 ZA 圆形 ZB 方形 代号 输出信号 I.4 4~20mA f 频率 1KHz Rs 串行通讯（485） C 控制输出 代号 防爆要求 N 无防爆 EX 防爆（仅适用于分体式） 代号 介质温度 T1 ≤65℃ T2 ≤120℃ T3 ≤180℃(仅适用于分体式） 代号 内衬材质 NE 氯丁橡胶（≤65℃） PTFE 聚四氟乙烯（≤189℃） PVC 聚氯乙烯（≤70℃） 代号 电极材质 316L 不锈钢 HC 哈氏合金C HB 哈氏合金B Ti 钛 Ta 钽
