椭圆齿轮流量计（又称排量流量计，齿轮流量计），属于容积式流量计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。椭圆齿轮流量计可以选用不同的材料（铸铁、铸钢、304不锈钢、316不锈钢）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。一、 用途：
椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
二、 工作原理与结构：
流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。

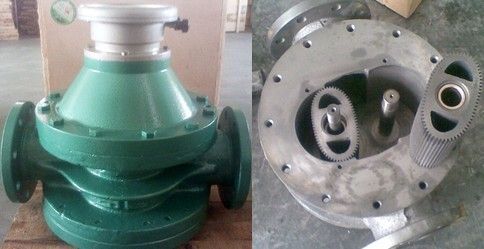

流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。
1、计数器 2发信器 3、精度调节器（DN50以上使用）
4、密封联轴器 5、前盖 6、盖板 7、椭圆齿轮
8、壳体 9、后盖
三、 技术数据：
(一)普通铸铁型(A)、铸钢型(E)、不锈钢型(B)椭圆齿轮流量计
(二) 高温铸铁型(TA)、铸钢型(TE)、不锈钢型(TB)椭圆齿轮流量计
三)高粘度铸铁型(NA)、铸钢型(NE)椭圆齿轮流量计
­­­­ 项目
型号
­­­ ­ LC-A铸铁
LC-E铸钢
LC-B不锈钢
公称压力
Mpa
1.0 1.6
2.5 4.0 6.4
1.0 1.6
被测液体粘度
2 — 200 mPa.s
被测液体温度
-20℃～+100℃
流 量 范 围 m³h
型号
精度等级
LC-A铸铁
LC-E铸钢
LC-B不锈钢
公称口径（DNmm
0.5
0.2
0.5
0.2
0.5
0.2
10
0.04～0.4
0.1～0.4
0.04～0.4
0.1～0.4
0.1～0.5
0.1～0.5
15
0.25～1.5
0.3～1.5
0.25～1.5
0.3～1.5
0.3～1.5
0.3～1.5
20
0.5～3
0.6～3
0.5～3
0.6～3
0.6～3
0.6～3
25
1～6
1.2～6
1～6
1.2～6
1.2～6
1.2～6
40
2.5～15
3～15
2.5～15
3～15
3～15
3～15
50
4～24
4.8～24
4～24
4.8～24
4.8～24
4.8～24
65
5～40
8～40
5～40
8～40
8～40
8～40
80
10～60
12～60
10～60
12～60
12～60
12～60
100
16～100
20～100
16～100
20～100
20～100
20～100
150
32～190
38～190
32～190
38～190
38～190
38～190
200
34～340
68～340
34～340
68～340
68～340
68～340
LC-13型椭圆齿轮流量变送器
LC-13型椭圆齿轮流量变送器是由本体和QF13型发信器组成，可将管到内液体流量转换为电脉冲信号输出。他与我厂生产的EL系列显示仪表配套使用（可与能接受该信号的其他仪表，如微机、显示仪表配套）。通过电子仪表直接显示流经管道中液体总量及瞬时流量，适宜于远距离显示，自控调节、电脑加油等场合。
1、技术性能
1）允许基本误差：±0.2％
2）被测液体粘度：0.6～200mpa.s
3）被测液体温度：-10～+65℃
4）最大工作压力
铸铁、不锈钢1.6Mpa
铸钢：DN20～25，2.5Mpa，DN~15,DN40,6.4Mpa
6）管道连接法兰：JB78-59，JB79-59
7）发信装置：QF13发信器
a、供电：12VDC（我厂显示仪表中已配）
b、脉冲幅度V＝4V（方波）低电平＜4.5V，
高电平＞8.5V
c、传输距离：1Km（金属屏蔽线导线电阻≤39Ω）
9）防爆等级：IAⅡCT5
10）防爆安全栅型号：NF713
椭圆齿轮流量计的工作原理
HRT-LC和LC系列椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在 (b)上所示为中间位置，1和2均为主动轮；而在（c）上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与 (a)上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口．显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积．所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为：
Q=4nυ0
式中：
n——椭圆齿轮的旋转频率(转/秒)；
GPI GM系列椭圆齿轮流量计.jpg
υ0——半月形部分的容积(贝。)．
这样，在椭圆齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。
椭圆齿轮流量计流量信号(即椭圆齿轮的旋转速度n)的显示，有就地显示和远传显示两种。
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。
远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．
DN(mm)
L(mm)
H(mm)
B(mm)
A(mm)
D(mm)
D1(mm)
N
Ф(mm)
10
150
100
210
165
90
90
4
14
15
170
118
226
172
95
65
4
14
20
200
150
238
225
105
75
4
14
25
260
180
246
232
115
85
4
14
40
245
180
271
249
145
110
4
18
50
340
250
372
230
160
125
4
18
50(Q)
300
250
372
230
160
125
4
18
80
420
325
433
315
195
160
8
18
100
515
418
458
370
215
180
8
18
7.2 铸钢型、铸钢高粘型、铸钢高温型外形尺寸
DN(mm)
L(mm)
H(mm)
B(mm)
A(mm)
D(mm)
D1(mm)
N
Ф(mm)
10
150
100
210
165
90
60
4
14
15
200
138
232
180
105
75
4
18
20
250
164
220
160
125
90
4
18
25
300
202
252
185
135
100
4
18
40
300
202
293
208
165
125
4
23
50
384
262
394
312
175
135
4
23
80
450
337
452
332
210
170
8
23
100
555
442
478
310
250
200
8
25
7.3 RT-B型不锈钢椭圆齿轮流量计外形尺寸(单位:mm)
公称通径
L
H
A
B
D
D1
N(个)
φ
15
208
120
172
226
95
65
4
14
20
236
150
225
238
105
75
4
14
25
287
195
232
246
115
85
4
14
40
365
260
265
349
145
110
4
18
50
365
260
265
349
160
125
4
18
80
420
305
324
459
200
160
8
18
5）主要材质：铸铁、铸钢、不锈钢
8）电性能精度：±1个脉冲
型号：RT-E、RT-NE、RT-TE (外形同上)
