一、概述

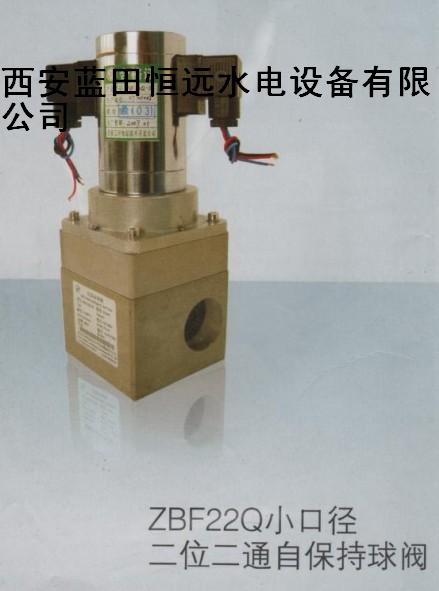

 　　ZBF22Q-6～150型电磁球阀是二位二通自保持自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。本阀采用球面密封，它比传统线密封的电磁阀密封性能更好，使用寿命更长；其线圈因瞬时带电，节省电能，延长使用寿命。ZBF22Q-6～150型电磁球阀适用空气、油、水等无强腐蚀性流体。工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。

ZBF22Q-10～32型自保持球阀是二位二通自动阀门，其开(关)阀由内、外部回路共同控制，当开(关)阀信号接通时，线圈励磁，产生旋转力矩，带动球阀阀芯转动，阀芯转到全开(关)位置时，阀内部机构自断电，阀保持开(关)位置。

     ZBF22Q-6～150型电磁球阀适用空气、油、水等无强腐蚀性流体。工作时，对流体的流向不作要求，对流体的进、出口压力不作要求，对介质的清洁度不作严格要求，可广泛用于电力、石油、化工、冶金等部门，用以远程控制管道中介质的流通与中断。

二、特点

■ 本阀采用球阀结构，增强密封性能，延长使用寿命。

■ 对介质流向不作要求，电磁阀两腔口互为进、出口。

■ 对进、出口工作压力不作要求，在0～2.5MPa压力范围内均能正常工作。

■ 工作时，需要内、外部回路共同作用方能转换阀的关、闭状态。

假定电磁球阀启始为关阀状态。此时阀内部开阀回路接通，当外接开阀信号(开关)接通，线圈通电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全开位置时，阀内部开阀回路自动切断，线圈断电，阀保持全开，处于开阀状态。此时，阀内部关阀回路自动接通，以备下次关阀。
    当外接关阀信号(开关)接通时，线圈带电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全关时，内部关阀回路自动切断，线圈失电，阀保持全关，处于关闭状态，此时，阀内部开阀回路自动接通，以备下次开阀。

三、工作原理

  　ZBF22Q系列自保持球阀采用高压二位二通球阀阀体及大力矩单动执行器组成。电磁球阀启始为关阀状态时，阀内部开阀回路接通，当外接开阀信号(开关)接通，线圈通电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全开位置时，阀内部开阀回路自动切断，线圈断电，阀保持全开，处于开阀状态。此时，阀内部关阀回路自动接通，以备下次关阀。

当外接关阀信号(开关)接通时，线圈带电，产生旋转力矩M,M带动球阀阀芯转动，转到阀处于全关时，内部关阀回路自动切断，线圈失电，阀保持全关，处于关闭状态，此时，阀内部开阀回路自动接通，以备下次开阀。

  ◎ 公称压力：1.6Mpa，其它压力等级可定做，最高压力可达6.4MPa
  ◎ 工作压差：0～2.5MPa间任何压力均可，亦适用于真空管道
  ◎ 工作介质：空气、油、水

  ◎ 介质温度：0～150℃
  ◎ 介质流向：正、反向均可

  ◎ 环境温度：-20～40℃
  ◎ 相对湿度：≤95%
  ◎ 电 源：DC220V、110V、 AC 220V、110V
  ◎ 功率：

  ◎ 外形尺寸：
  ◎ 开关时间：6秒
  ◎ 安装方向：垂直方向
  ◎  连接方式：螺纹、法兰连接。
  ◎ 螺纹连接：
