一、概述

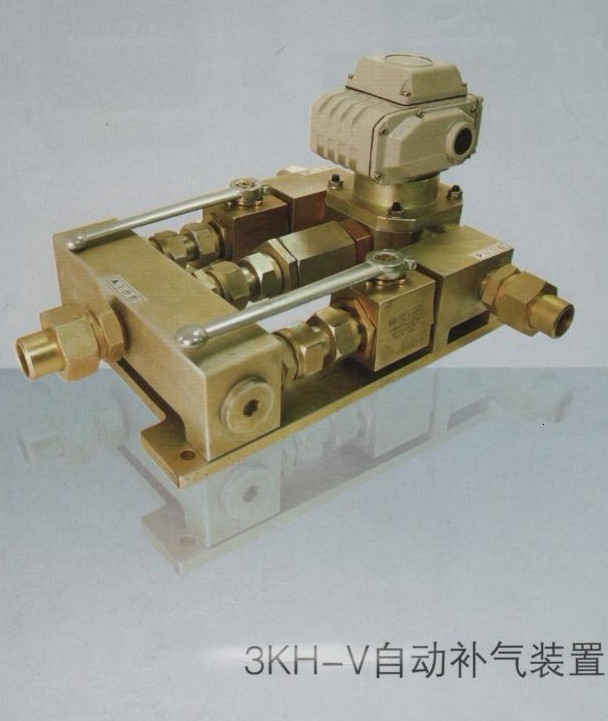

   3KH-V自动补气装置是由德国原装进口一个二位三通电动球阀和两个手动球阀、单向阀等组成。它能对水电站油压装置或其它储能器进行自动补气，以维持其内部的气液比。

二、特点

■采用球阀结构，对气体清洁度要求不高，能实现零差压工作，过气流量大，可大大缩短补气时间，彻底解决先导式电磁阀在低压差下工作流量小、动作时间长的问题。

■密封性能好、集成化程度高、体积小。

■进口电动球阀可现场手动操作，并有阀位机械显示和开关量输出。

■本品两个进口手动球阀，一个用于手动补气，一个用于手动排气。

■整套装置所有零部件均采用不锈材料，适于在潮湿环境下工作。

三、技术参数

■额定压力：4.0MPa、6.4MPa、9.0Mpa 、10MPa

■介质：空气

■通径：15mm、25mm

■环境温度：0~40℃

■相对湿度：≤95%RH

■工作电压：AC220V  AC110V   DC220V  DC24V

■安装方向：任意方向

■重量：15~48Kg

■连接方式：焊接式接头，采用JB6381.1-92标准

四、工作原理

自动方式：关闭手动球阀，当自动补气条件满足时，驱动机构得电带动球阀阀芯转动，阀芯转到位后，压力腔P与工作腔A接通，压缩空气经电动球阀、单向阀流向油压装置，对油压装置进行自动补气，此时阀位指向开阀位置，同时位置开关输出开阀信号。停止补气时，驱动机构得电带动球阀阀芯转动，阀芯转到位后，工作腔A与排气腔O接通，装置内存气由排气腔排出，此时阀位指向关阀位置，同时位置开关输关阀信号。
