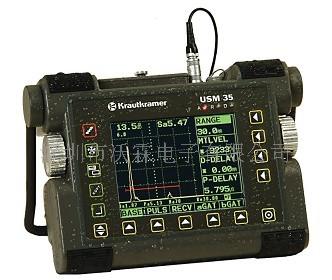

支柱瓷绝缘子及瓷套专用超声波探伤仪USM35X      简介
                      德国Krautkramer  USM35X超声波探伤仪是USM35的升级产品，保留了USM系列的优点：如通过两个旋钮的操作方式。其他功能被放在明显的位置，操作时既快又准确。  可用于支柱瓷瓶绝缘子和瓷套检测的需要，采用爬波和小角度纵波检测，主要针对支柱瓷绝缘子断裂部位95%以上在法兰口内3cm到第一瓷沿之间内部和表面的裂纹、气孔、夹渣。夹层、生烧等缺陷进行有效的探伤检测，有效防止断裂事故的发生，确保电网安全可靠经济的运行。
                    USM35X配置完善，性能优良，现场探伤经验比较丰富，探伤准确率高。广泛适用于发电厂、变电站(所)、环流站、串补站户内和户外外径≥φ80mm高压支柱瓷瓶绝缘子及外径150mm的断路器、CT、PT(含CVT)、避雷器等设备瓷质外套的超声波探伤。

彩色显示
              USM35X以其彩色屏显示而在同类产品中出类拔萃。它的彩色显示屏比通常的LCD显示屏大38%，而且通过像点的亮度形成了高对比度，在多种背景和波形中可以选择一种最佳组合，使其清晰可读，为您的检测工作提供了许多附加应用：
-
-
-
-  可选择适合的背光颜色，以便于不同条件下观察
彩色闸门、DAC、TCG曲线，方便识别
信息和报警采用红色显示，清晰明确
特别重要的斜探头检测时已获专利的半跨距颜色编码的表示方式

防水和防灰尘
USM35X设计了非常坚固的外壳，符合IP66防护等级，在恶劣环境下使用也能得到有效的保护。

其他特点
-
-
-
    USM35X尺寸小、重量轻，包括电池仅重2.2公斤，同时具有宽大的屏幕显示
配备锂电池，可连续使用12小时。充电方便，电池不必取下。也可以使用6节2号电池
提供0.2～20MHz的频率范围，对钢材料的最小调节范围为0～0.5m

超声波探伤仪USM35X技术参数
检测范围


声速范围
显示延迟
探头延迟
阻尼强度
脉冲
脉冲重复频率
频率范围
增益
增益步进
检测模式
抑制
闸门监视器
声程测量
测量分辨率


振幅显示
读数显示
A扫描功能
彩色显示功能
DAC和TCG曲线
DGS曲线
显示尺寸/分辨率
A扫描尺寸/分辨率
单位
数据存储
输出
VGA输出
探头连接
语言


电源
工作温度
尺寸
重量
  最小：0～0.5mm+10%(钢中)
最大：频率在0.2～1MHz/0.5～4MHz时为0～9999mm+10%(钢中)；
11111  频率在0.8～8MHz/2～20MHz时为0～1420mm+10%(钢中)
1000～15000m/s，1m/s步进连续可调
-10～1000mm
0～200us
200pF/1nF
50Ω、500Ω、1000Ω(在TR模式)
4～1000Hz
0.2～1MHz/0.5～4MHz/0.8～8MHz/2～20MHz
0～110dB连续可调
0.5/1/2/6/12dB
RF/全波/正/负半波整流
0～80%，线性
两个独立的闸门，彩色条形式
数字显示声程。初始波与第一个波之间、或两个波之间，可选择闸门中的回波前沿或峰值
0～99.99mm时为0.01mm
100～999.9mm时为0.1mm
1000mm以上为1mm
屏幕高的%和dB
闸门中波的声程、距离、振幅
手动或自动A扫描冻结
背景、波形、闸门、曲线和报警数值
USM35XDAC和USM35XS内置DAC和TCG曲线
USM35XS内置DGS曲线
116x88mm，320x240象素
116mmx80mm，320x220象素
毫米或英寸
500组，包括设置、结果和A扫描
RS232
可外接显示器
2xLemo  1或BNC接口
中文、日文、德语、英语、法语、意大利语、葡萄牙语、西班牙语、丹麦语、瑞典语、挪威语、芬兰语、荷兰语、罗马尼亚、捷克、罗马尼亚、克罗地亚、匈牙利、俄语、波兰、斯洛文尼亚
锂电池，可连续使用12小时
0～45℃
177mmx255mmx100mm
2.2Kg(包括电池)

超声波探伤仪USM33标准配置
便携式超声波探伤仪USM35X
锂电池
电源适配器
中文操作手册
制造商证书
便携箱
仪器软包
探头组
探头线
专用试块组
各种探头  探头线  专用试块
