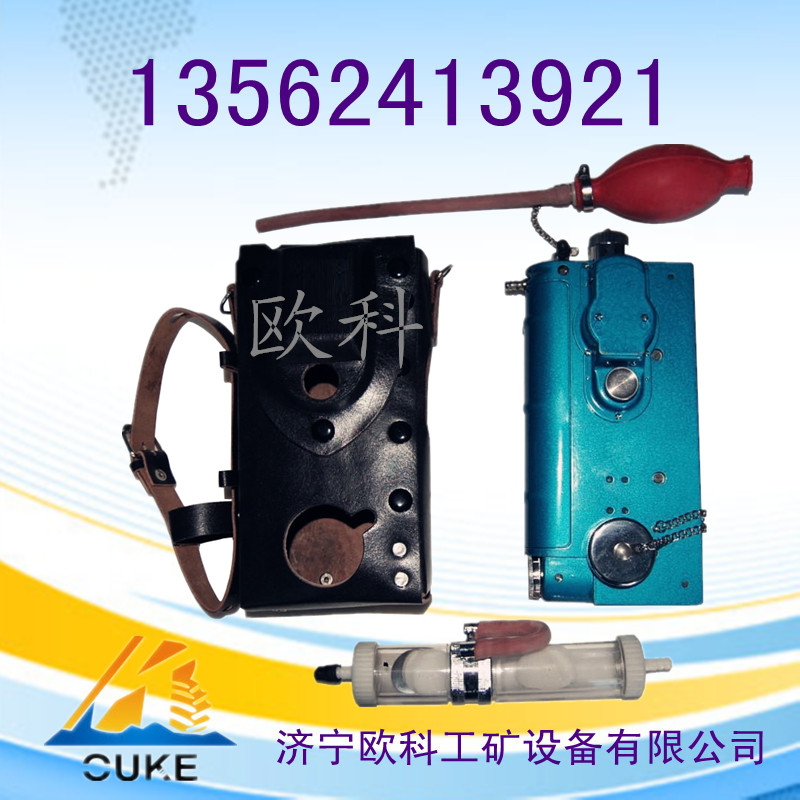

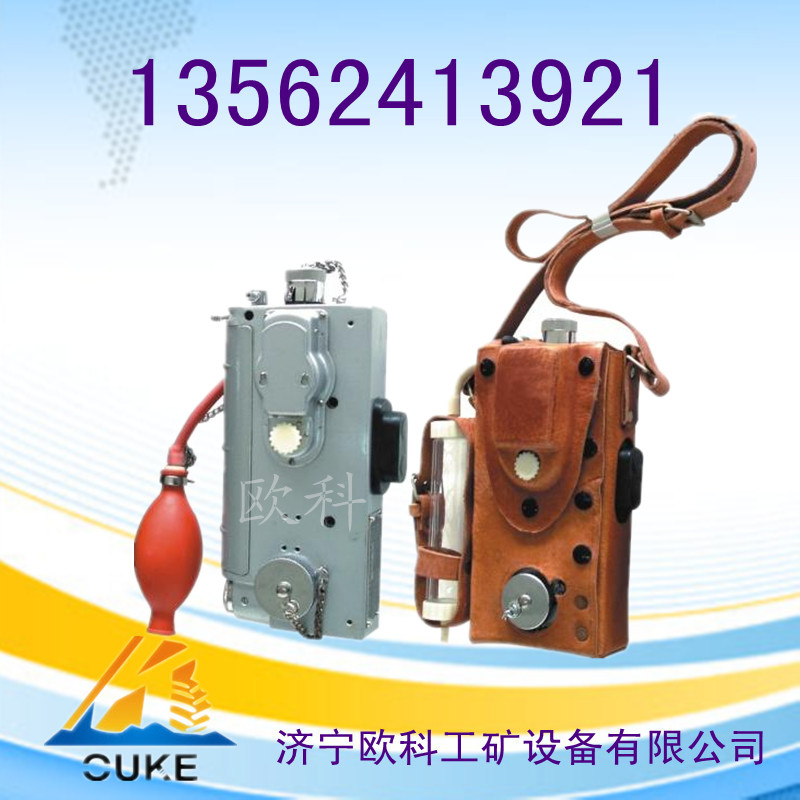

光干涉式甲烷测定器时一种应用光干涉原理，测量甲烷、二氧化碳等气体浓度的便携式仪器，具有结构紧凑、操作方便、性能稳定、测量准确、使用寿命长等优点。主要用于存在易燃、易爆可燃性气体混合物的工作环境中测量甲烷浓度。

光干涉式甲烷测定器技术参数

型号：CJG10、CJG100                  测量范围：(0～10)%、（0～100）%

基本误差：±0.3%、±3%               分化板分辨率：0.5%、5%

刻度盘量程：（0～1）%、（0～10）%    刻度盘分辨率：0.02%、0.2%

灯泡电压/电流：2.5V/0.3A             防爆型式：ExibⅠ

电池形式：2×R20锌锰电池            外形尺寸：218×123×65mm

重量：1.8kg

光干涉式甲烷测定器工作原理
由光源发出的散射光经聚光镜聚焦的光束到达平面镜，其中一部分光束通过平面镜反射，经气室的空气到达折光棱镜，折光棱镜将其折射回另一侧的空气室后回到平面镜并折射到后表面的反射膜上，通过反射膜反射到反射棱镜后经偏折进入望远镜系统。另一部分光束折射入平面镜后，在其后表面反射膜反射，穿过气室的甲烷经折光棱镜反射又回经甲烷室到平面镜，经平面镜的反射后与上述部分光束一同进入反射棱镜，经偏折进入望远镜系统。由于光程差的结果，在物镜的焦平面上产生干涉条纹，通过目镜既能观察到干涉条纹。当甲烷室与空气室都充满相同的气体时，干涉条纹位置不移动，但当甲烷抽进甲烷室，由于光束通过的介质发生改变，干涉条纹相对原位置移动一段距离。测量这个位移量，便可知甲烷在空气中的含量。

光干涉式甲烷测定器使用方法

装药：首先将颗粒大小为（2～3）mm的氯化钙或硅胶，（4～5）mm钠石灰等药品装入吸收管内，其中氯化钙或硅胶按海绵垫→花垫片→药品（装至一半处）→圆垫片→药品→花垫片→海绵垫的顺序依次装配（在短吸收管内装氯化钙或硅胶，用来吸收湿气，在长吸收管内装钠石灰，用来吸收二氧化碳。如果主要作甲烷测量，且湿气较大时，最好在长管内装氯化钙或硅胶，在短管内装钠石灰）。

在检查仪器性能时，必须将吸收管串入气路中，方可对仪器进行性能检查。

检查吸气球是否漏气。检查的方法：将吸气球上的橡皮管打弯捏紧后压扁吸气球，当松开被压扁的气球时，气球膨胀还原时间不少于3分钟，说明不漏气。

干涉条纹的零位调整，

旋开套在调零手轮3上的护盖2，按开关5，转动测微手轮1，使刻度盘的零位与指示线重合。按下开关6，转动调零手轮3，取下目镜护套4从目镜中观察，把干涉条纹中第一条或第二条黑条纹中的任一条纹与分划板上的零位线对准，并记住所对应的黑条纹，旋上护盖2。
