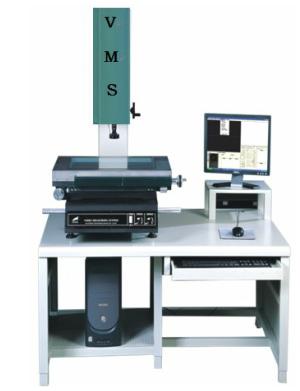

%%%TF-2515影像测量仪（三轴光栅尺）

■产品用途

     该仪器适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。

■产品特点

仪器具体多种数剧处理、显示、输入、、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件M2D可对测绘图形进行处理及输出。用户可根据各自的需要选配打印机和不同的测量与瞄准系统。

■技术规格

1.工作台

金属尺寸：450×280 mm

玻璃台尺寸：306×196 mm

运动行程：250×150 mm

 2.仪器重量：120kg

 3.外型尺寸（长*宽*高）：760x600x900mm

 4.Z轴升降行程：150mm; 工作距离：108mm

  X、Y、Z数显解析度：0.5μm; X、Y坐标示值误差：≤(3+L/75)μm(L为被测长度单位:mm)

5.影像系统

  摄象机： 彩色1/3“CCD摄象机
视频总倍率： 33X~195X
物方视场： 8.1~1.3mm
双焦物镜倍率：0.7~4.5X
表面光源与透射光源均用LED，亮度可调

6.电源:180V（AC）~260V（AC）50Hz, 功率: 50W
