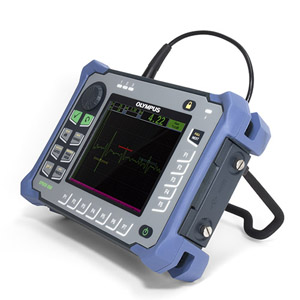

美国奥林巴斯 Olympus超声波探伤仪 EPOCH650 简介：
机型小巧、品质上乘
全VGA透反宽屏显示与已获专利的数字式高动态范围接收器一起使用，可使仪器屏幕在任何光线条件下都显示稳定、清晰的A扫描图像。EPOCH 650型仪器的设计符合EN12668-1标准的要求，而且具有齐全的标准及可选购的缺陷探伤功能。多个机载报告制作工具以及综合性极强的数据填充系统，可使用户方便地收集和报告高质量的检测数据。这款仪器坚固耐用，设计符合人体工程学的要求，因此几乎可以用于任何检测环境中；而且仪器还配有灵活的PerfectSquare脉冲发生器以及同类产品中最多数量的数字式滤波设置，因此几乎可以完成任何检测应用。
EPOCH 650数字式超声探伤仪将奥林巴斯领先行业的常规探伤性能及仪器小巧便携、操作直观的特点融合在一起。这款探伤仪具有高效的菜单功能和快捷键访问功能，为检测人员提供了一种操作起来极为简便的质量上乘的缺陷检测平台。
机型设计适用于所有检测环境
EPOCH 650型仪器可用于几乎所有检测环境，其中包括实验室工作台上的测试操作，以及条件极端恶劣、危险的户外检测应用。EPOCH 650型仪器的飞梭旋钮硬件配置符合IP66侵入保护评级的要求，浏览键区硬件配置符合IP67侵入保护评级的要求，此外，仪器还通过了极其严格的环境和可靠性标准的测试。操作人员在任何检测环境中使用这款仪器，都会对仪器的操作性能及耐用性能信心十足。
美国奥林巴斯 Olympus超声波探伤仪 EPOCH650 主要特性
-
设计符合EN12668-1要求
-
PerfectSquare可调方波脉冲发生器
-
全屏A扫描模式
-
数字式高动态范围接收器
-
用于加强信噪比的30个数字式滤波器
-
2 kHz PRF，用于快速扫查
-
飞梭旋钮或浏览键区，用于调整配置
-
阳光下可读的宽屏、全VGA显示
-
使用电池可工作15小时以上
-
标准动态DAC/TCG和机载DGS/AVG
-
多个机载报告格式
-
microSD存储卡，用于数据传输
-
带有编码B扫描的可选腐蚀模块软件
-
USB（OTG）端口，用于与PC机通信
-
报警和VGA输出
-
可选模拟输出
-
-
EPOCH 650型仪器的主要设计宗旨是通过简单的基本仪器提供极高水平的探伤性能。 EPOCH 650仪器的设计符合人体工程学的要求，且简单直观、方便实用，无论经验丰富还是初涉行业的超声检测人员都可得心应手地使用这款探伤仪。
简单直观的用户界面
EPOCH 650型仪器的用户界面基于行业领先的EPOCH 600探伤仪。EPOCH 650型仪器使用简单的菜单结构进行仪器设置、校准及软件功能调整等操作，其EPOCH品牌标志性的快捷键
可访问关键的检测功能，如：增益、闸门调整、屏幕冻结及文件保存。EPOCH 650型仪器直观的用户界面提供多种文字版本，可供任何水平的操作人员使用。
-
-
EPOCH 650 DGS/AVG特性 - 标准屏幕模式
全屏模式下明亮的VGA显示
EPOCH 650型仪器具有全VGA（640 X 480像素）分辨率的显示。其横宽竖窄的面板设计优化了出现在高质量显
示屏上的Ａ扫描图像的大小及清晰度。这款仪器使用透反技术，在光线较暗的室内使用强背光，在阳光直射的情况
下使用环境光作为假背光。无论在何种光线条件下，仪器的VGA屏幕都可显示极为清晰的图像。
仪器的全屏模式进一步增强了屏幕鲜明清晰的显示特性，可提供所有EPOCH系列探伤仪中最大的A扫描!
EPOCH 650 DGS/AVG特性 - 全屏模式
可使用户舒适浏览界面的选项
为了满足不同用户的需要与偏好，EPOCH 650型仪器备有两种硬件配置供用户选择：
|
一般规格
|
|
外型尺寸（宽 x 高 x 厚）
|
236 mm x 167 mm x 70 mm
|
|
重量
|
1.6公斤，包括锂离子电池
|
|
键区
|
英文、国际符号、日文、中文
|
|
语言
|
英语、西班牙语、法语、德语、日语、中文、葡萄牙语和俄语
|
|
探头接口
|
BNC接口或No.1 LEMO接口
|
|
数据存储
|
机载100000个ID编码，可插拔2 GB microSD卡（标准）
|
|
电池类型
|
单个锂离子电池，可充电，标准型
|
|
电池供电时间
|
15小时到16小时（锂离子）
|
|
电源要求
|
AC主电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz
|
|
显示器类型
|
全VGA（640 x 480像素）透反彩色LCD，60 Hz更新速率
|
|
显示屏尺寸（宽 x 高，对角线）
|
117 mm x 89 mm, 146 mm
|
|
脉冲发生器
|
|
脉冲发生器
|
可调方波
|
|
PRF
|
10 Hz ～ 2000 Hz，增量为10 Hz。
|
|
能量设置
|
100 V、200 V、300 V或400 V
|
|
脉冲宽度
|
25 ns ～ 5000 ns（0.1 MHz）范围内可调，利用PerfectSquare技术
|
|
阻尼
|
50、100、200、400 Ω
|
|
接收器
|
|
增益
|
0 dB ～ 110 dB
|
|
最大输入信号
|
20 V P-P
|
|
接收器输入阻抗
|
400 Ω ± 5%
|
|
接收器带宽
|
0.2 MHz ～ 26.5 MHz，–3 dB
|
|
数字式滤波器设置
|
30个标准数字式滤波器设置
7个符合EN12668-1:2010标准的滤波设置（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz）
|
美国奥林巴斯 Olympus超声波探伤仪 EPOCH650 外观特性
EPOCH 650型仪器是一款轻重量、易携带的探伤仪，其坚固、灵活的特点使其可用于几乎所有检测环境中。这款仪器的一些主要外观特性如下：
-
宽屏、全VGA分辨率、透反显示，无论在室内光线还是直射的阳光下都可显示明亮清晰的图像。
-
仪器的4角处装有橡胶二次注模保护套，起到防撞击、抗磨损的作用。
-
4个拴系胸挂带的连接点。
-
无需使用工具即可打开的电池舱和侧边的I/O盖。
-
用于持续稳固地放置仪器的支架，带有直角弯钩，可在0度到180度之间变换直立的角度。
-
仪器侧面的USB OTG接口及可插拔存储卡的接口上带有密封的舱盖。
-
标准内置充电锂离子电池。
-
重量极轻，设计符合人体工程学，增加了仪器的便携性和使用的方便性。
美国奥林巴斯 Olympus超声波探伤仪 EPOCH650 标准配置
