产品名称：HP1651B 逻辑分析仪

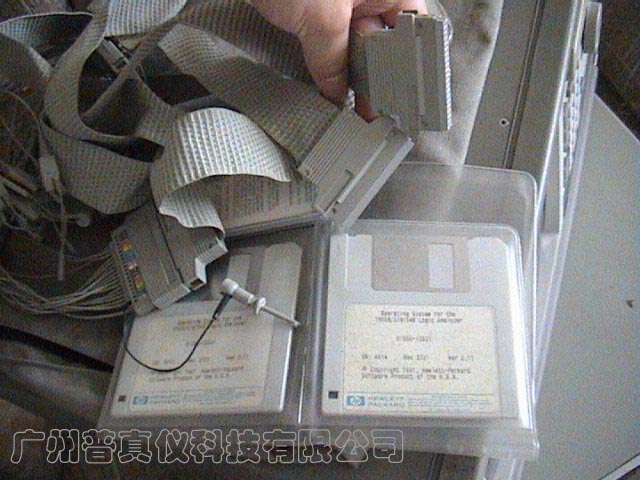

这套逻辑分析仪配件齐全,软件齐全,这是很多二手逻辑分析仪器不能提供的!

主要功能及应用范围：适用于软硬件调试，对各种数字电路及计算机部件的逻辑关系进行分析，从查找

HP1651B 32通道逻辑分析仪经济的逻辑分析仪

HP1651B为基于8位微处理器的结构设计或一般用途的故障排除提供了价格低廉的32通道逻辑分析.观察软件或硬件间的相互作用.以确定是否在有软件或硬件故障造成的问题.与其它的HP逻辑分析仪一样.HP1651B可在单一莹光屏舢板感显示与时间相关的状态和定时信息.

每台HP1651B均可配置为单一的状态分析仪或定时分析仪.双状态分析仪或状态,定时混合分析仪.

HP1651A逻辑分析仪性能简介：100MHz/32路HP1651A是一种可同时进行逻辑状态和逻辑定时测量的逻辑分析仪。它具有三种工作方式：8位定时分析仪；组合的8位定时和16位状态分析仪，以及24位逻辑状态分析仪。　　主要性能指标：　　时钟、甄别器和数据输入　　重复频率：到20MHz　　输入电阻电容：50千欧，≤14pF（探头尖）　　输入门限：固定≈ 1.4v；可变±10vdc　　最大输入：-15v～15v　　最小输入　　摆动：0.6v　　时钟脉冲宽度：20ns　　建立时间：20ns　　保持时间：0　　同步工作　　触发器延迟：达999999个钟脉冲　　异步工作　　取样频率：2Hz～20MHz　　数据歪斜失真：最大9ns　　可检测的最小毛刺脉冲：5ns　　外触发器脉宽：5ns　　图形触发器：任意8位图形，所需触发持续时间选为15、50、100、200、500、1000、2000ns±15ns或15%25，选其中较大者　　延迟时间：达1048575×取样周期　　触发器输出（后面板）　　16/24位触发输出　　电平：高≥2v（50欧）；低≤0.4v（50欧）　　脉冲持续时间：≈25ns　　输入时钟脉冲延迟：≈85ns　　16/24位描图点输出　　电平：高≥2v（50欧）；低≤0.4v（50欧）　　输入时钟脉冲延迟：≈85ns　　8位图形输出　　电平：高≥2v（50欧）；低≤0.4v（50欧）　　脉冲持续时间：图形持续时间减去异步触发持续时间　　探头图形延迟：≈75ns加同步触发持续宽度　　重量：约10Kg尺寸：42×18×32cm 硬件缺陷到调试实时代码，还可在相关时刻同时观察跟踪代码和波形。
