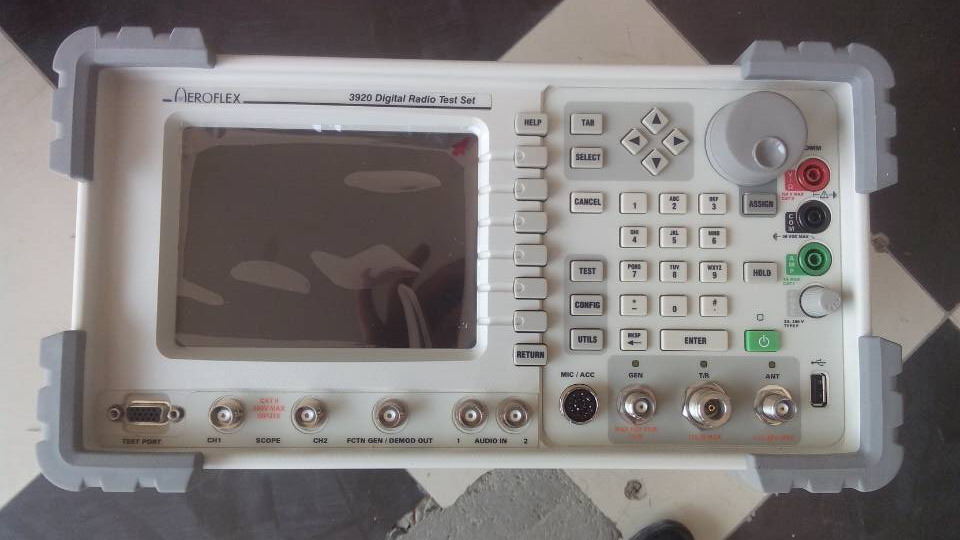

IFR AEROFLEX 3920 3920B数字tetra无线电综合测试仪,全新供应

0PTION 050 053 054 056 058 060 064 090

灵活、快速、易用、精准
与之前的同类相比，3920先进的数字架构不仅可以更加快速、准确、低成本的完成现有测量任务，而且可以应对未来市场测试需求的不断变化。未来专业移动无线电将随着技术进步和市场需求的发展不断快速变化，3920是一款可以满足未来测试需求的标准测试平台。

平台
3920系列无线电综测仪基于Pentium处理器和稳定的Linux平台，为组建支持多种测试技术标准的、功能强大的系统测试解决方案建立了可靠的基础。三个强劲的数字信号处理器具有无以伦比的性能，能够轻松满足不同测试要求。内置40 GB硬盘使用户存储仪表设置、屏幕截图和测试数据的磁盘空间几乎不受限制。硬盘文件可轻松地转存到外置USB存储器，从而扩展存储或处理能力。设置文件可以非常方便的由一台仪器转移到另一台仪器。

该平台还支持添加软件选件，用于扩展高级数字调制和协议通信系统的测量和信令功能。

3920平台可用于测试以下系统：

• 模拟 – FM, AM, AM USB, AM LSB
• P25
  • 常规 C4FM/LSM / CQPSK
  • 第2代 HDQPSK/HCPM
  • 中继 C4FM/LSM/CQPSK/X2-TDMA?
  • Analog SmartZone? 和 SMARTNET? Trunking （模拟或数字 P25 切换）
  • 协议分析无线监视器
• HPD - High Performance Data
• DMR – Digital Mobile Radio
• NXDN? - 4800/9600 波特率
• TETRA – BS, BS T1, DM, MS, MS T1
• dPMR – Digital Private Mobile Radio
• ARIB STD-T98

高级功能

• IQ信号发生器功能
• 现场测试覆盖范围分析
• P25 协议分析
• Auto-Test II 自动测试应用软件

应用

• Auto-Test II 脚本 支持构建内部测试应用程序
  • 摩托罗拉ASTRO® 25 系列手机/便携设备校准
  • 摩托罗拉ASTRO®系列手机/便携设备校准
  • 摩托罗拉APX? 系列校准
  • 摩托罗拉MOTOTRBO? XPR系列设备校准
  • 摩托罗拉TETRA MS MTP-800系列自动测试
  • DMR中继器自动测试
  • EF Johnson ES系列设备校准
  • BK DPHx5102x设备校准

模拟双工功能
模拟双工测试是3920无线电综测仪的标配功能。这款测试系统支持大量FM/AM/SSB无线设备测试，包括：

• 模拟全双工操作，频率范围分别为1MHz至1GHz或2.7GHz
• 全扫宽频谱分析仪，显示平均噪声电平可达-125 dBm
• 三个独立音频调制源，频率1Hz至20KHz
• 上、下单边带 (SSB) 发射机和接收机测试
• 自动测试模拟选件

类似HP/Agilent 8920系列的模拟测试功能
3920具有与HP/Agilent 8920相同的，已经在模拟无线设备生产环境下所广泛使用的大量测试功能。3920的内置遥控指令集非常便于用户进行简便的测试系统升级，其中大量的兼容指令可显著减少重新编制程序的所带来的重复性工作。

IQCreator? 兼容 (390OPT054)
3920支持Aeroflex设备所通用的Aeroflex IQCreator软件，可允许用户针对50KHz带宽内自由定义数字或模拟调制类型，生成单载波或多载波信号 (实际带宽取决于最高采样率)。3920的IQCreator?功能进一步提高了满足未来测试需求的能力，工程师和生产测试用户可利用此选件扩展3920信号源的数字调制功能，无论应对新的专有技术还是新的测试标准。

谐波和杂散测试选件 (390XOPT060)
3920通过一键式操作即可轻松测量发射信号中的谐波和杂散信号。这个选件可自动快速发现二次和三次谐波和强度较大的杂散信号。首先，仪表自动查找频带内的最强信号作为基波频率，然后自动定位在二次和三次谐波处进行电平测量。而后，，仪表将扫描整个频带查找任何大于用户设置门限电平的信号作为杂散测试结果。所有相关信息以易于读取的方式明确显示给用户。

跟踪发生器选件 (390XOPT061)
3920支持跟踪发生器选件，可以与频谱分析仪配合使用。跟踪发生器可以支持3920以扫频的方式对模拟或数字通信系统内的电缆、天线、双工器及射频器件进行测试。

Auto-Test II 选件
Aeroflex 3900系列数字无线电综合测试仪支持内部编程环境，用户可以使用内置TCL脚本语言开发自有的用于测试和校准的测试程序。Auto-Test II系统为开发应用程序提供各种工具，包括软按键、用户输入框和测试结果显示。功能框通过使用RCI（遥控接口）的相同命令进行控制，便于用户利用多种熟悉的程序语言自主开发3920的应用程序。Auto-Test II可单独用于仪表所支持的每个独立的测试系统。

DMR (MOTOTRBO?)(390XOPT400)
该选件使Aeroflex 3920系列数字无线电综测仪能够满足DMR终端设备和中继器的测试校准需求。内置话音编码器可进行语音通信测试和空口无线监测。内置话音序列还可以快速测量灵敏度。DMR无线电技术是一种新型数字无线电技术，具有ETSI技术标准102-361规定的各种先进通信功能。DMR技术目前正在开发中，相应通信设备正由设备制造商不断推出，其中包括摩托罗拉的新技术MOTOTRBO?。

NXDN® (390XOPT440)
390XOPT440增加NXDN高级测试功能。这个选件可供Aeroflex 3920系列数字无线电综测仪测试各种基于NXDN无线电技术的发射机和接收机。发射机测量功能包括：

• 信号功率
• 频率误差
• FSK 误差
• 符号偏差
• TX 误码率
• 符号时钟误差

本系统支持4800和9600波特率。测量结果还可以眼图、符号分布图和符号星座图的形式显示。随时间变化的功率包络可用来诊断各种与功率相关的问题。
接收机测试支持各种信号生成模式。

• STD 1031 (1031 Hz 模式n)
• STD CAL (1031 Hz 模式，5% BER)
• STD 511 (PN9 比特序列)
• STD INTFR (PN15 比特序列)

TETRA (390XOPT110 - 390XOPT115)
3920提供系统专用选件，支持ETSI TETRA (陆地集群无线电系统) 移动终端和基站测试。3920最新推出TETRA直通模式测试功能，这一选件可用于测试TETRA移动台的直通模式呼叫设置及参数。
