一、产品简介

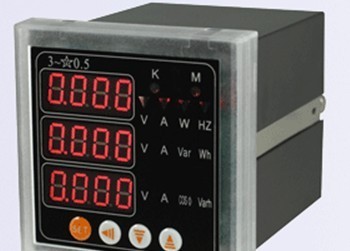

K-DLQ12系列数显多功能电力仪表，一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成三相电量测量(三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等)、四相限电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二、技术参数
参数    性能
信号输入    接线    三相四线/三相三线
    电压    量程    AC400V/100V
        过载    持续:1.2倍，瞬时:2倍/1S
        功耗    ＜1VA
        阻抗    ＞350KΩ
    电流    量程    AC5A/1A
        过载    持续:1.2倍，瞬时:10倍/5S
        功耗    ＜1VA
        阻抗    ＜20mΩ
    频率    45-65HZ
辅助电源    AC/DC  85-265V，＜5VA
电能脉冲    无源光耦集电极开路输出
通讯    RS485通讯接口，物理层隔离,符合国际标准的MODBUS-RTU协议
通讯波特率2400~38400，数据格式N81、E81、O81、N82
测量等级    电量:0.2S、0.5S；频率:±0.1HZ；有功电能:0.5S；无功电能:1S
显示方式    数码显示:3  排12  位高亮度LED数码管
环境    工作温度:-10-55℃
储存温度:-20-75℃
安全    绝缘:信号、电源、输出端子对壳电阻＞5MΩ
耐压:信号输入、电源、输出间＞AC2KV
外形    尺寸：120:120*120*80mm      96:96*96*80mm
80:80*80*90mm        72:72*72*90mm
重量：120:0.5KG            96:0.5KG
80:0.5KG            72:0.5KG
三、安装与接线
3．1  仪表尺寸
外型代号    仪表型号    外型尺寸
(mm)    开孔尺寸
(mm)    最小安装距离    深度
(mm)
                水平(mm)    垂直(mm)
120    K-DLQ12/120    120×120    111×111    120    120    80
96    K-DLQ12/96    96×96    91×91    96    96    80
80    K-DLQ12/80    80×80    76×76    80    80    90
72    K-DLQ12/72    72×72    68×68    72    72    90
3．2  安装方法
    (1)  在固定配电柜开开孔尺寸大小的孔；
    (2)  取出仪表，松开螺丝，取下固定支架；
    (3)  仪表由前插入安装孔；
    (4)  插入仪表固定支架，并拧紧螺丝固定仪表。
3．3端子接线

注：如与仪表壳体接线图不一致，请以仪表壳体接线图为准！
(1)  电压输入:输入电压不要高于产品的额定输入电压（100V或400V），否则应考虑使用PT，为了便于维护，建议使用接线排。
(2)  电流输入：11、13、15为电流互感器的进线端，还*表示为电流进线端。标准额定输入电流为5A，大于5A  的情况应使用外部CT。如果使用的CT  上连有其它仪表，接线应采用串接方式。去除产品的电流输入连线之前，一定要先断开CT  一次回路或者短接二次回路，为便于维护，建议使用接线排。
(3)  要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误（功率和电能）!
(4)  仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2  个CT（A  和C  相），三相四线需要安装三个CT。仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不正确。
四、编程操作
4．1  进入和退出编程状态
    进入编程状态:
    在测量显示状态时按住“SET”键5秒钟，进入密码认证页面，使用“?”键,“▲”键和“▼”键输入密码  (默认用户密码为1111)，再按“SET”键就进入编程状态页面。注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。
    退出编程状态：
在编程状态，一直按住“SET”键2秒钟，退出编程状态，会提示用户选择是否保存设置值，“yes”保存设置值，“no”不保存设置值。
4．2  编程操作中按键的使用
功能键SET：确认设置值，进入下一项设置或退出设置。
位选键  ?：循环选定要设置的数码管，选定的数码管呈闪烁状态。
增加键  ▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。
减小键  ▼：改变闪烁位数码管的数值(数码管数值从9到0循环)。

4．3设置参数说明
序号    序号内容说明    显示    范围
进入    进入菜单密码    CodE    0000~9999
    说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为1111
1    接线方式    NEt    3P3L、3P4L
    说明：3P3L三相三线接法、3P4L三相四线接法
2    电压倍率    Pt    1~9999
    说明：本项设定的为线路所用PT的倍率，出厂预设定为1，如线路所用PT类型为：10kV/100V，则该项整定值为100
3    电流倍率    Ct    1~9999
    说明：本项设定的为线路所用CT的倍率，出厂预设定为1，如线路所用CT类型为：600A/5A，则该项整定值为120
4    显示方式    diSP    0~99
    说明：0为固定显示方式，手动切换显示项；1~99设置页面为自动切换，设置的值为显视的间隔时间，单位秒
5    通信地址    Addr    1~247
    说明：仪表地址，多机通信时用于识别本机
6    通信波特率    bAUd    2400、4800、9600、19200、38400
    说明：用于设定RS485通讯的波特率，出厂预设值为9600
7    通信数据格式    dAtA    n.8.1、o.8.1、e.8.1、n.8.2
    说明：n.
