绕线机哪家比较好【深圳市联欣科技有限公司-联系人:侯小姐联系电话:0755-29630736/13510662685】线圈绕线机是用于绕制精密自粘空心线圈的专用设备，可以绕制各种VCM音圈、喇叭音圈、跑道形喇叭音圈、电动机线圈、DVD激光头线圈、感应线圈、扁平电动机线圈、手机振动电机线圈、非接触式IC卡线圈、各种自粘异型线圈等。线圈绕线机采用可编程控制器作为控制核心，触摸屏作为人机交换，伺服电机作为执行机构，实现转轴与排线的精确控制，从而保证绕线的精度。那么绕线机哪家比较好？下面请看深圳市联欣科技有限公司工作人员的介绍！

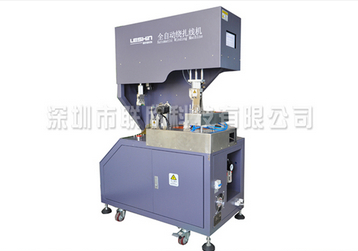

全自动线圈绕线机是全自动无骨架系列的机型，可以绕制不同规格的空心线圈（见下图），该设备性能可靠，效率高，自动化程度高，24小时的连续运转只需要最简单的保养，适应线圈的大批量生产。

绕线机机械系统组成及工作原理

绕线机由机械结构部分、电气控制部分、气路部分等组成。其中机械部分由绕线机构、排线机构、剪线机构、线圈模具、脱模机构、加热机构、张力机构、机架等组成。

该绕线机工作原理是：漆包线从原料桶出来，经过张力机构后，线保持恒定的张力，然后通过排线机构的导线轮,再到减压线机构的压线柱下。绕线机构和排线机构协同动作，即绕线机构每旋转1周，排线机构带动漆包线移动1个线径的距离，从而实现整齐精密排线。同时加热机构对漆包线和磨具进行加热，使漆包线一绕到磨具匕就能粘结在一起。当绕完一个线圈时，减压线机构把漆包线剪断的同时另一端又被压倒，然后把线圈卸载。周而复始,实现全自动排线。主体机构见图2。

全自动绕线机,线圈绕线机,自动绕线机,绕线机结构

1.线圈精密全自动绕线机的绕线机构

该机构由电机、同步带轮、同步带、中间轴、模具左部件、模具右部件等组成,如图3所示。

全自动绕线机,线圈绕线机,自动绕线机,绕线机结构

成功绕制空心线圈，必须保证模具左右部件回转中心同心，并且模具左右部件同步等速转动。工作原理：电机通过同步带轮同时带动同步带I和同步带2，同步带2又通过中间轴把动力传递到右端的同步带3,然后再带动模具右部件转动。由于该机构使用的同步带轮直径相同，最终模具左右部件实现同步等速转动。

注意事项，模具右部件不同心，就会导致在绕线过程屮模具右部件相互错动而发生摩擦，降低模具精度和缩短模具寿命，更严重的是擦伤线圈，降低线圈合格率和使用寿命。所以，在设计图纸中，严格控制加工及装配精度，保证模具左右部件回转中心同心。该机构由伺服电机、精密丝杠、精密导轨组成。
