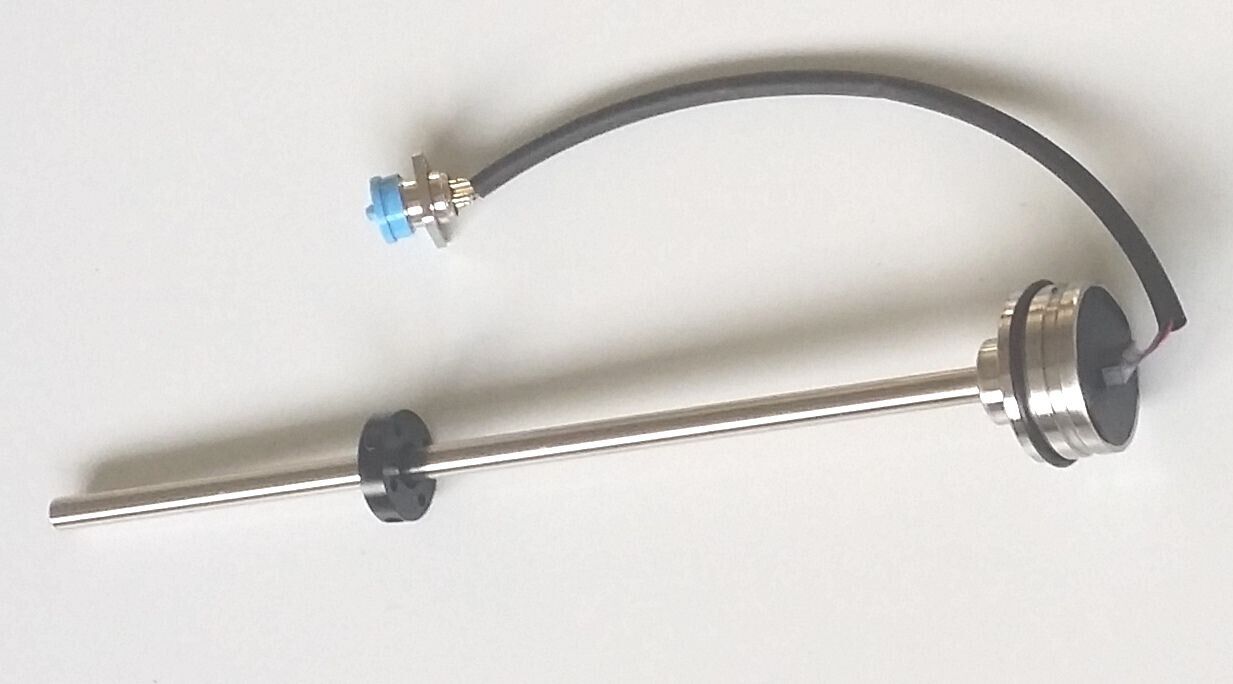

SMW-CTS-DB系列行走机械磁致伸缩位移传感器
量程50-2500mm
一、产品介绍：
SMW-CTS-DB系列全内置紧凑型产品，电子头尺寸仅48mm（直径）
-22/35mm（厚度），适用于对电子头安装空间有严格要求的内置测量场合。
结构紧凑，抗干扰能力强；传感器可选输出信号包括：电流4-20mA(正、反向)，
和电压0-10v(正、反向)，可广泛应用于工程机械、行走机械、动力机械等场合。
二、技术参数
产品名称
SMW-CTS-DB系类磁致伸缩位移传感器
量程范围
50-2500mm（根基客户要求定制）
非线性误差
≤0.03%FS（FS：满量程）（最小±50um）
重复性误差
≤0.001%FS
供电电压
24VDC±10%
工作电流
电压、数字输出型≤16mA；电流输出型≤35mA
输出方式
可选电压0-5V 0-10V 电流4-20mA
工作温度
﹣40C°-+85C°
测杆材料
OCR18Ni9(304)或316L不锈钢（特殊定制）
电子仓外壳
304或316L不锈钢外（特殊定制）
防护等级
IP67，测杆耐压：35MPa连续/70MPa峰值
安装方式
6个M6X16端面法兰压紧密封
