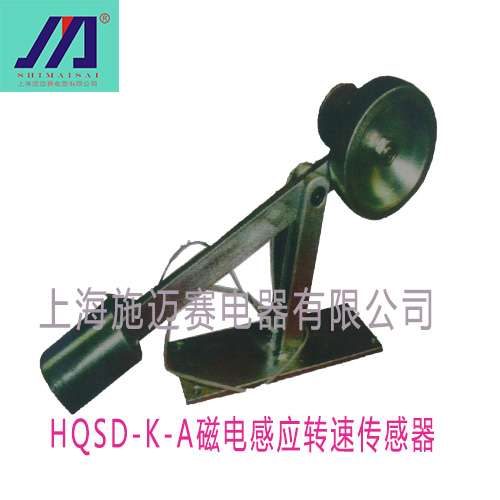

施迈赛HQSD-K系列磁电感应转速传感器

用途

HQSD-K型磁电感应转速传感器主要用于各种皮带输送机测量皮带速度，将传感器安装在输煤皮带机增面主轴皮带下即可精确的将皮带机皮带的线速度信号转换成电信号供HQJK-A\B速度监控仪使用，以显示线速度和程序控制，本传感器具有安装方便，工作可靠，寿命长，免维护等优点，本传感器亦可广泛应用于各种工业场合以测量设备的线速度。

安装

HQSG-K-A型磁电传感器带有四个安装孔的底座，其规格为200X60mm中对中，将传感器头安装在增面轮下面与胶带接触，全部安装完毕后，皮带机一动，感应头即有与速度成正比的电信号输出。

技术性能

输出波形：正弦波

输出信号幅度：≥0.5V转速大于50转/分

测量范围：0.00～9.00米/秒

使用条件：-40--+70℃连续使用

屏蔽线长度：≤100米（出厂配2米长电缆）

安装要求

HQSD-K-B型磁电传感器要求安装在增面轮的主轴下，不要离垂直中心超过30公分，这样可完全消除皮带运行抖动引起速度与传感器输出信号不成正比的现象。

控制箱尺寸图
